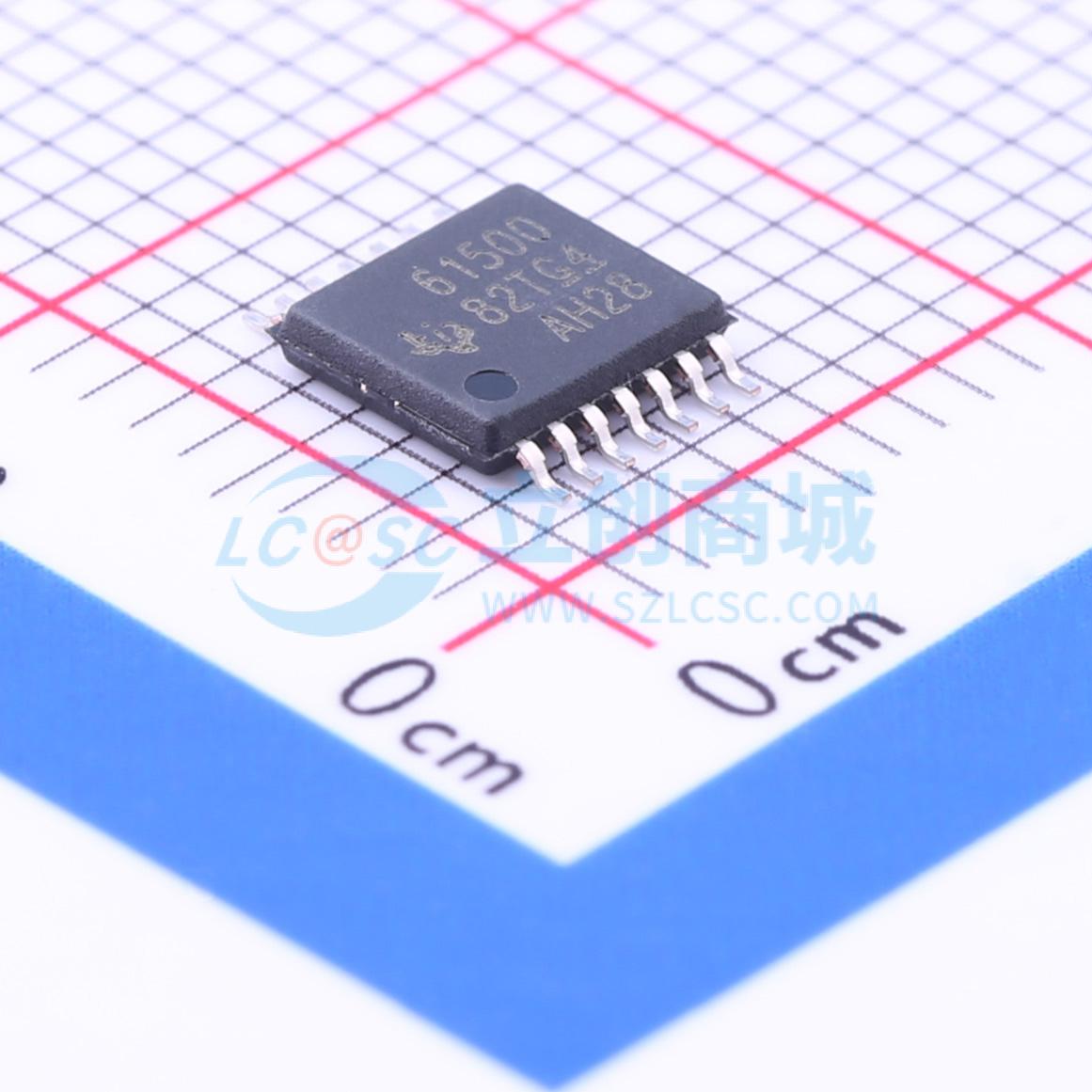

温馨提醒：图片仅供参考，商品以实物为准

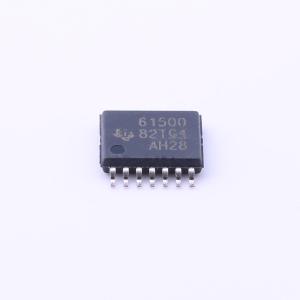

TPS61500PWPR

具备多种调光方式的3A升压转换器，用于高亮度LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61500 具有集成式 3A、40V 电源开关的高亮度 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61500PWPR
商品编号: C71160
商品封装: HTSSOP-14-EP
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

	属性	参数值
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	2.5%

商品概述

TPS61500 是一款单片开关调节器，集成了3A、40V功率开关。它是高亮度1W或3W LED的理想驱动器。该器件具有宽输入电压范围，支持多节电池或多路稳压5V、12V电源轨的应用。

LED电流通过外部检测电阻R3设置，并且由电流模式PWM（脉宽调制）控制环路调节至200mV的反馈电压，如典型应用所示。该器件支持模拟和纯PWM调光方法来控制LED亮度。将电容连接到DIMC引脚可配置器件用于模拟调光，LED电流与外部PWM信号的占空比成比例变化。将DIMC引脚悬空可配置IC进行纯PWM调光，平均LED电流为PWM信号占空比乘以设定的LED电流。

该器件具有可编程软启动功能，以限制启动时的浪涌电流，并内置了其他保护功能，如逐周期过流限制、过压保护和热关断。TPS61500采用14引脚HTSSOP封装，带有PowerPad。

商品特性

2.9V至18V输入电压范围
3A、40V内部功率开关
- 从5V输入驱动四个3W LED
- 从12V输入驱动八个3W LED
高效电源转换：最高可达93%
通过外部电阻设置频率：200kHz至2.2MHz
用户定义的满载软启动
可编程过压保护
模拟和纯PWM亮度调节
14引脚HTSSOP封装，带PowerPAD

应用领域

显示器背光
1W或3W高亮度LED

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交55单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.9V~18V
	开关频率	1.2MHz
	通道数	1
	输出电流	400mA
