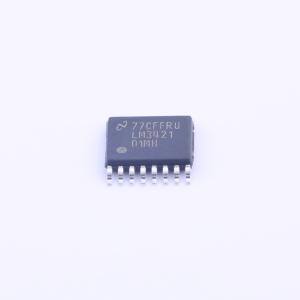

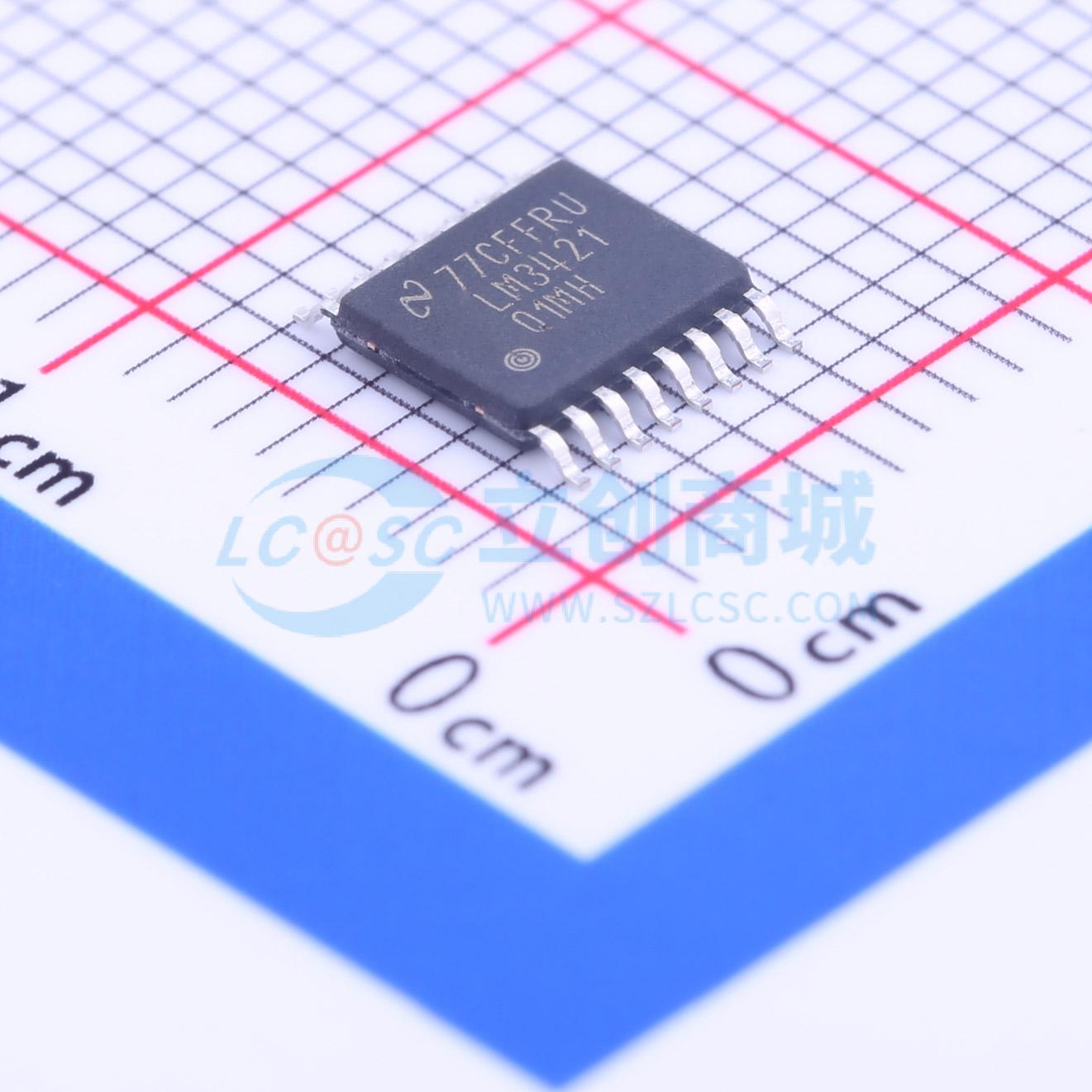

LM3421Q1MH/NOPB

LM3421-Q1和LM3423-Q1系列器件是适用于LED驱动器的多功能高压N沟道MOSFET控制器。它们可以轻松配置为降压、升压、降压-升压和SEPIC拓扑结构。这种灵活性，加上75V的输入电压等级，使得这些控制器非常适合用于多种应用中的LED照明。

可调的高端电流检测电压允许以尽可能高的效率对LED电流进行精确调节。LM3421-Q1和LM3423-Q1器件使用预测关断时间（PRO）控制方法，峰值电流模式控制与预测关断定时器相结合的方法。这种控制方式简化了环路补偿设计，同时提供了固有的输入电压前馈补偿。

LM3421-Q1和LM3423-Q1器件包含一个高压启动调节器，可在4.5V至75V的宽输入电压范围内工作。内部PWM控制器设计支持高达2MHz的可调开关频率，从而实现紧凑型解决方案。

• 符合汽车应用的AEC认证
• 器件温度等级1：-40℃ ≤ T_A ≤ 125℃（LM3421-Q1和LM3423-Q1）
• 器件温度等级0：-40℃ ≤ T_A ≤ 150℃（LM3421-Q0和LM3423-Q0）
• V_IN范围从4.5V到75V
• 高边可调电流检测
• 2Ω，1A峰值MOSFET栅极驱动器
• 输入欠压和输出过压保护
• PWM和模拟调光
• 周期电流限制
• 可编程开关频率
• 零电流关断和热关断
• LED输出状态标志（仅限LM3423-Q1和LM3423-Q0）
• 故障状态标志和定时器（仅限LM3423-Q1和LM3423-Q0）

• LED驱动器：降压(Buck)、升压(Boost)、升降压(Buck-Boost)和SEPIC
• 室内和室外区域SSL汽车应用
• 通用照明恒流调节器
