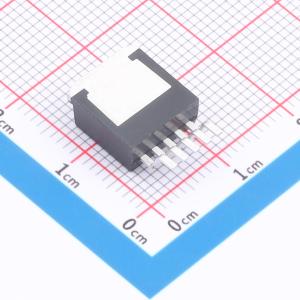

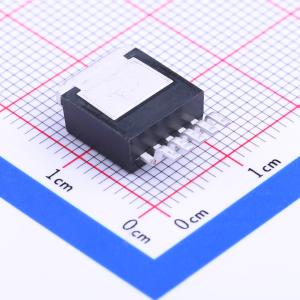

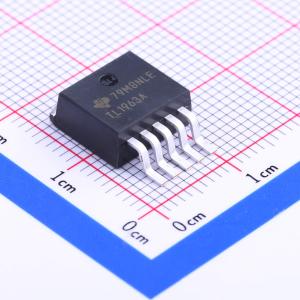

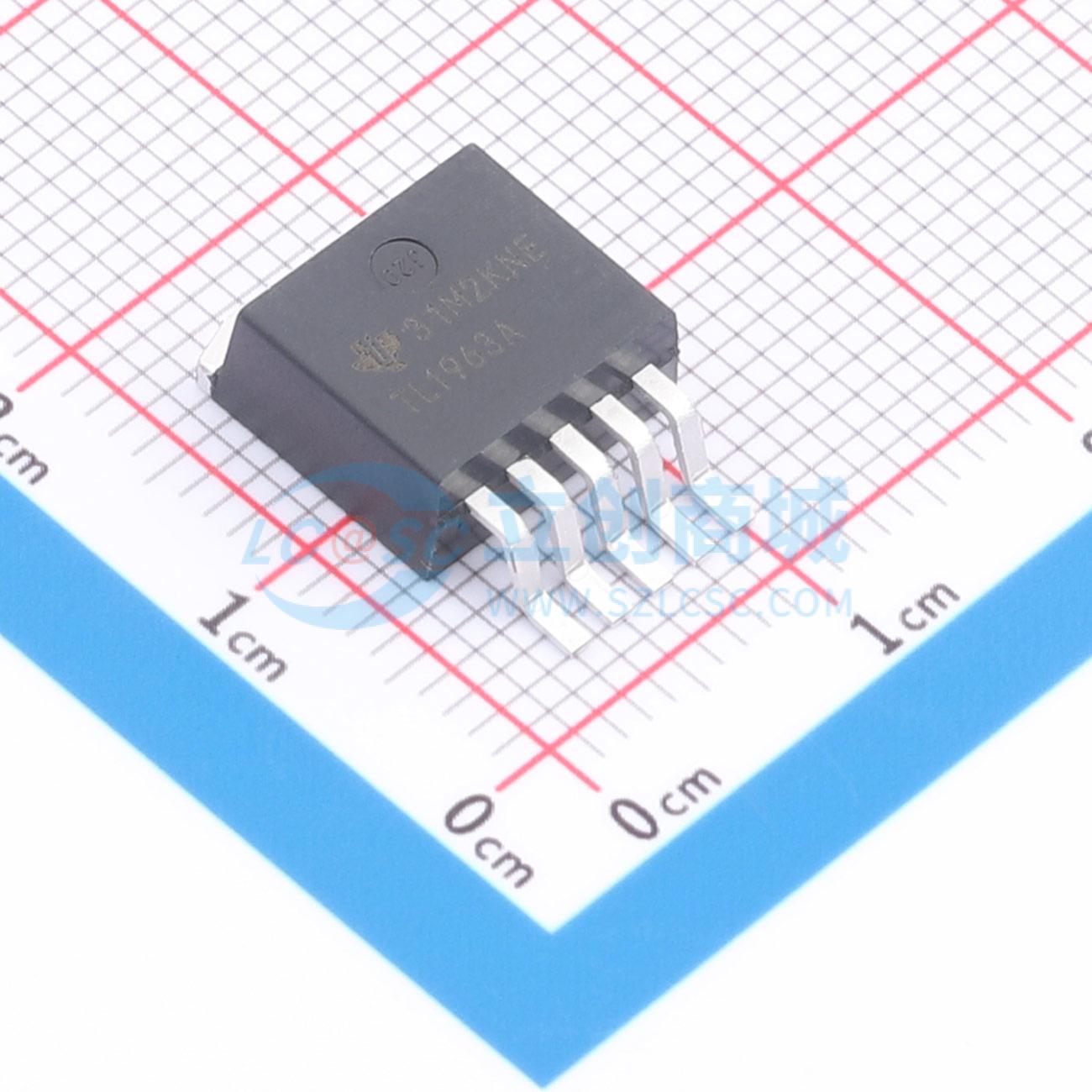

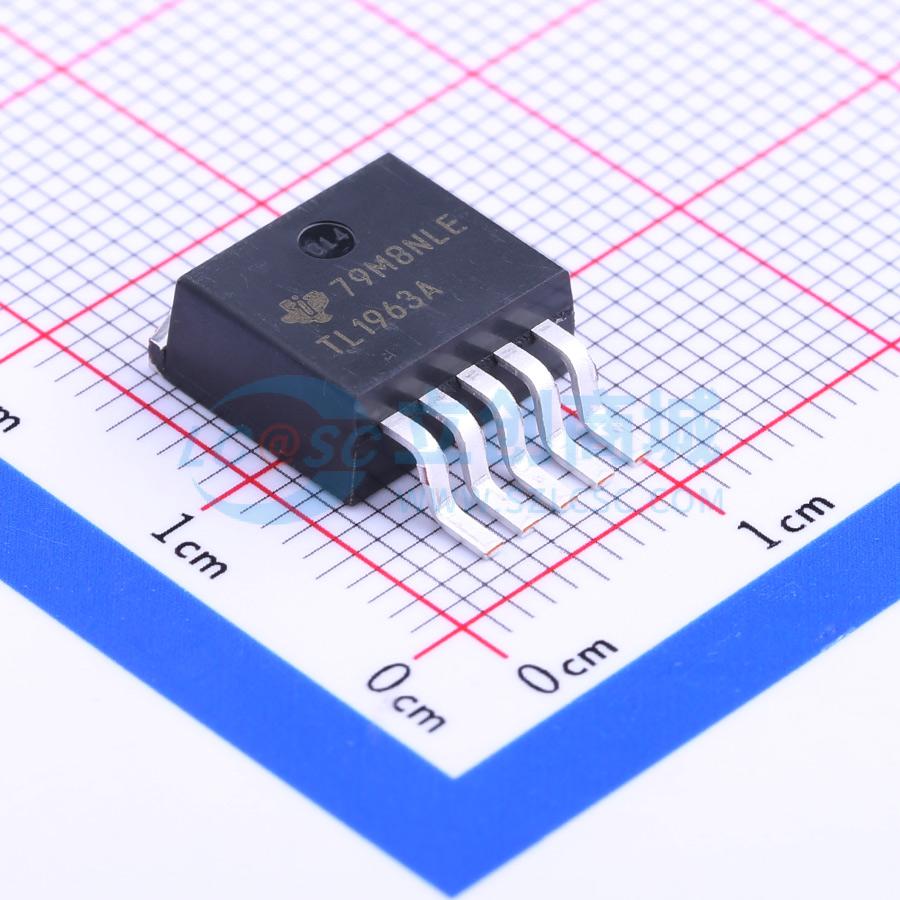

温馨提醒：图片仅供参考，商品以实物为准
TL1963AKTTR
具有反向电流和反向电压保护功能的 1.5A、20V 超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL1963A 具有反向电流和反向电压保护功能的 1.5A、20V 超低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL1963AKTTR
- 商品编号
- C71237
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 20V | |
| 输出电压 | 1.21V~20V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 噪声 | - | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TL1963A-xx 器件是为快速瞬态响应优化的低压差 (LDO) 稳压器。该器件可提供 1.5 A 的输出电流，压差为 340 mV。工作静态电流为 1 mA，关断时降至小于 1 μA。静态电流得到良好控制；与许多其他稳压器不同，它在压差状态下不会升高。除了快速瞬态响应外，TL1963A-xx 稳压器的输出噪声非常低，这使其非常适合用于对噪声敏感的射频电源应用。 输出电压范围为 1.21 V 至 20 V。TL1963A-xx 稳压器在输出电容低至 10 μF 时仍能保持稳定。可以使用小型陶瓷电容器，而无需像其他稳压器那样额外添加等效串联电阻 (ESR)。内部保护电路包括反接电池保护、限流、热保护和反向电流保护。该器件提供 1.5 V、1.8 V、2.5 V、3.3 V 的固定输出电压，以及一款参考电压为 1.21 V 的可调器件。
商品特性
- 针对快速瞬态响应进行优化
- 输出电流：1.5 A
- 压差：340 mV
- 低噪声：40 μV_RMS（10 Hz 至 100 kHz）
- 静态电流 1 mA
- 无需保护二极管
- 压差状态下静态电流可控
- 固定输出电压：1.5 V、1.8 V、2.5 V、3.3 V
- 输出电压可调范围 1.21 V 至 20 V（仅适用于 TL1963A）
- 关断时静态电流小于 1 μA
- 使用 10 μF 陶瓷输出电容时保持稳定
- 反接电池保护
- 反向电流保护
应用领域
- 工业无线基础设施
- 射频系统
- 3.3 V 至 2.5 V 逻辑电源
- 开关电源后置稳压器
