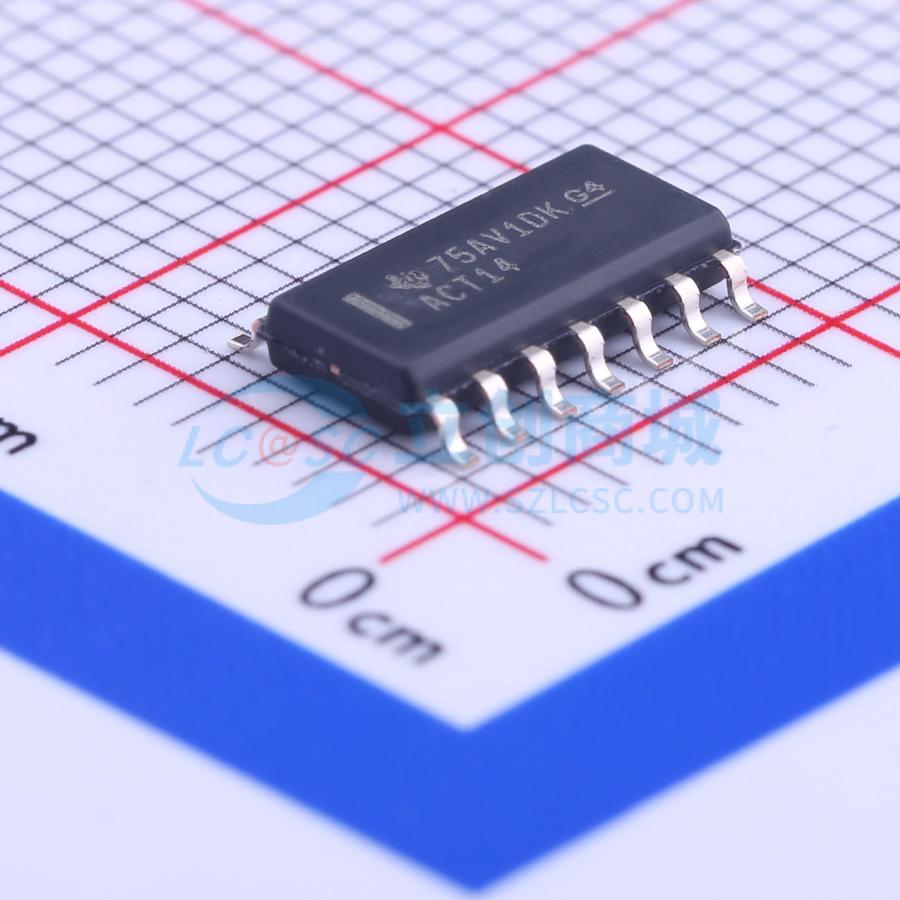

SN74ACT14DR实物图
  • SN74ACT14DR商品缩略图
  • SN74ACT14DR商品缩略图
  • SN74ACT14DR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT14DR

六施密特触发器反相器，4.5-V至5.5-V Vcc工作电压，最大传输延迟11 ns

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74ACT14 具有施密特触发输入的 6 通道 4.5V 至 5.5V 反相器
品牌名称
TI(德州仪器)
商品型号
SN74ACT14DR
商品编号
C71351
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录反相器
输入类型施密特触发器
工作电压4.5V~5.5V
静态电流(Iq)2uA
通道数6
灌电流(IOL)24mA
拉电流(IOH)24mA
输入高电平(VIH)1.2V~2.1V
属性参数值
输入低电平(VIL)500mV~1.4V
输出高电平(VOH)3.76V~4.76V
输出低电平(VOL)440mV
传播延迟(tpd)11.5ns@5V,50pF
系列74ACT
工作温度-40℃~+85℃
功能特性噪声抑制功能

商品概述

该施密特触发器件包含六个独立反相器，实现布尔功能Y=A非；因施密特作用，对正沿信号和负沿信号具备不同的输入阈值电平。器件经过温度补偿，即使输入斜率极缓也可触发，仍能输出干净无抖动的输出信号，相比传统反相器具备更大的噪声容限。

商品特性

  • 包含SN54ACT14、SN74ACT14两个型号，支持多种封装：J封装、W封装、D封装、DB封装、N封装、NS封装、PW封装、FK封装
  • 标识为NC的引脚无内部连接
  • 工作电源VCC范围为4.5V~5.5V
  • 输入可承受最高5.5V电压
  • 输入兼容TTL电平
  • 5V供电下最大传输延迟tpd为11ns
  • 电源电压额定范围为-0.5V~7V
  • 输入电压额定范围为-0.5V~VCC+0.5V
  • 输出电压额定范围为-0.5V~VCC+0.5V
  • 输入钳位电流范围为±20mA
  • 输出钳位电流范围为±20mA
  • 连续输出电流范围为±50mA
  • 流经VCC或接地端的连续电流范围为±200mA
  • 存储温度范围为-65℃~150℃
  • 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
  • 所有未使用的输入必须接VCC或接地，才能保证器件正常工作
