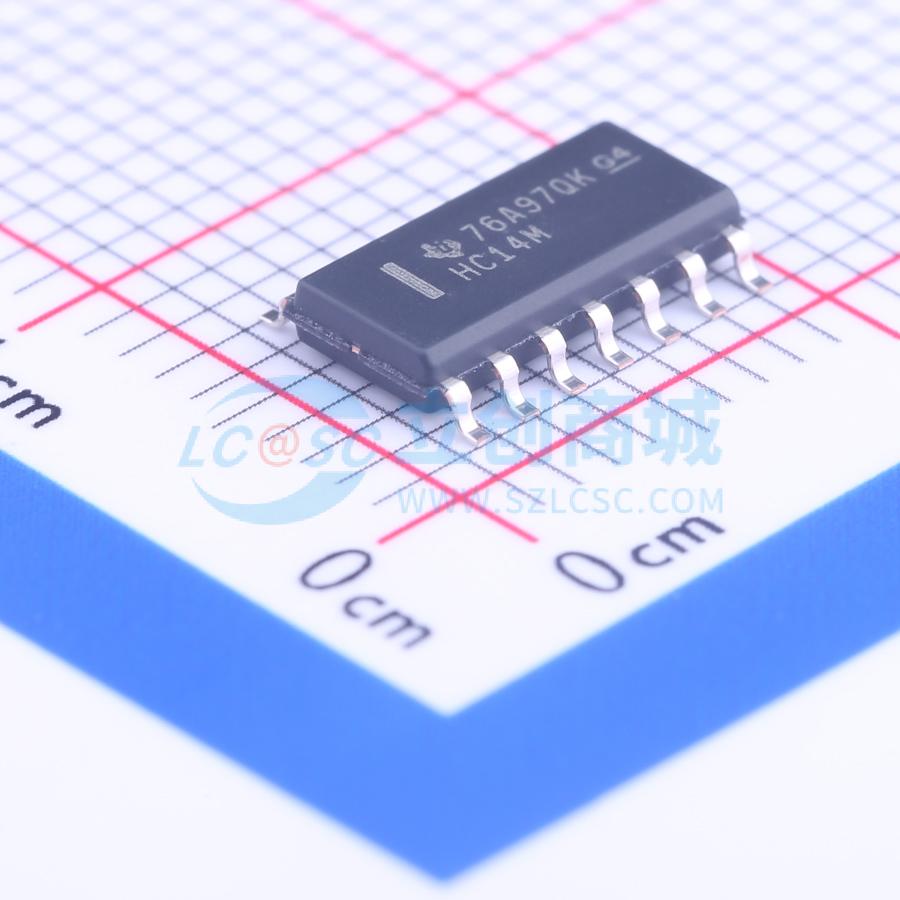

CD74HC14M96
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC14 具有施密特触发输入的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC14M96
- 商品编号
- C74640
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.2V | |
| 输出高电平(VOH) | 4.4V | |
| 输出低电平(VOL) | 100mV | |
| 传播延迟(tpd) | 23ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 噪声抑制功能 |
商品概述
HC14和HCT14每个封装内包含六个反相施密特触发器。
商品特性
- 支持任意输入上升下降时间
- 抗干扰能力强
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟与跳变时间平衡
- 相比LSTTL逻辑IC功耗显著降低
- HC类型工作电压范围为2V~6V，VCC为5V时，NIL、NIH均为VCC的30
- HCT类型工作电压范围为4.5V~5.5V，兼容CMOS输入，VOL、VOH状态下II≤1μA
- 直流电源电压VCC最大值范围为-0.5V~7V
- 满足输出电压条件时，单输出直流漏电流IO最大为±25mA
- 单输出引脚直流输出源/灌电流、VCC或接地最大电流ICC为±50mA
- 直流输入输出电压VI、VO范围为0V~VCC
- E PDIP封装热阻θJA为80℃/W，M SOIC封装热阻θJA为86℃/W，PW TSSOP封装热阻θJA为113℃/W
- 密封封装/芯片最高结温175℃，塑料封装最高结温150℃
- 存储温度范围为-65℃~150℃
- 焊接10s时最高引线温度为300℃，仅适用于SOIC引脚尖端
- CPD可用于计算单个反相器的动态功耗，动态功耗计算公式为PD = VCC²fi(CPD + CL)，其中fi为输入频率，CL为输出负载电容，VCC为电源电压
