温馨提醒：图片仅供参考，商品以实物为准

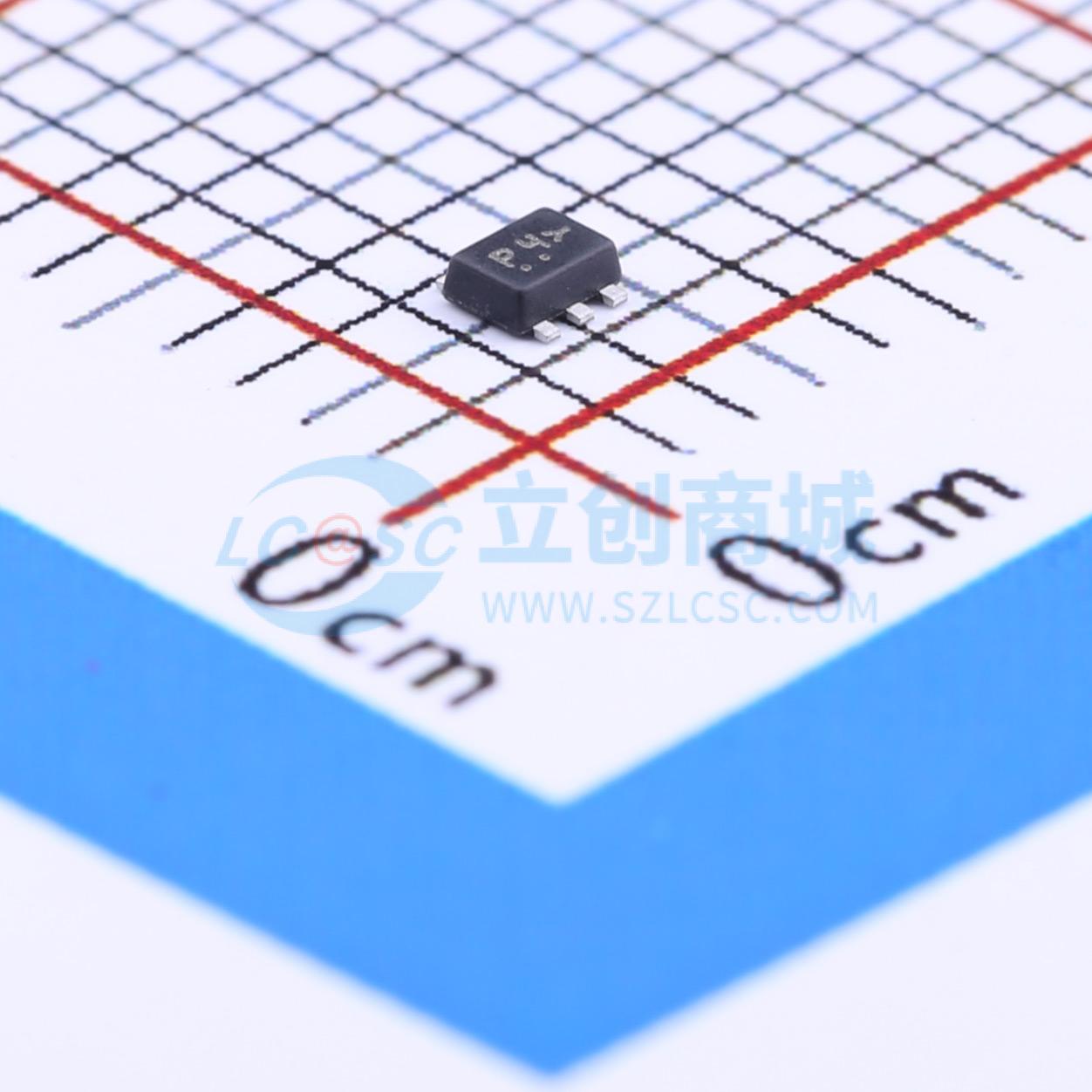

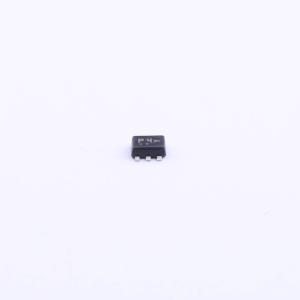

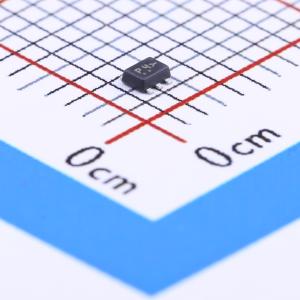

NUP4114UPXV6T1G
单向ESD 5.5V截止 峰值脉冲电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP4114 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和高等级的ESD保护特性使这些器件非常适合用于USB 2.0高速应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4114UPXV6T1G
- 商品编号
- C74675
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
NUP4114 ESD保护二极管阵列旨在保护高速数据线免受ESD影响。超低电容和高水平的ESD保护使这些器件非常适合用于USB 2.0高速应用。
商品特性
- 低钳位电压
- 低电容（典型值<0.6 pF，I/O到地）
- 低泄漏电流
- 典型响应时间<1.0 ns
- IEC61000 - 4 - 2 4级ESD保护
- 适用于汽车及其他需要独特产地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 低压差分信号（LVDS）
- USB 2.0高速数据线和电源线保护
- 数字视频接口（DVI）和高清多媒体接口（HDMI）
- 千兆以太网
- 显示器和平板显示器
- 笔记本电脑
- 通信系统
- 计算机
- 计算机外设
- 高速I/O数据线
