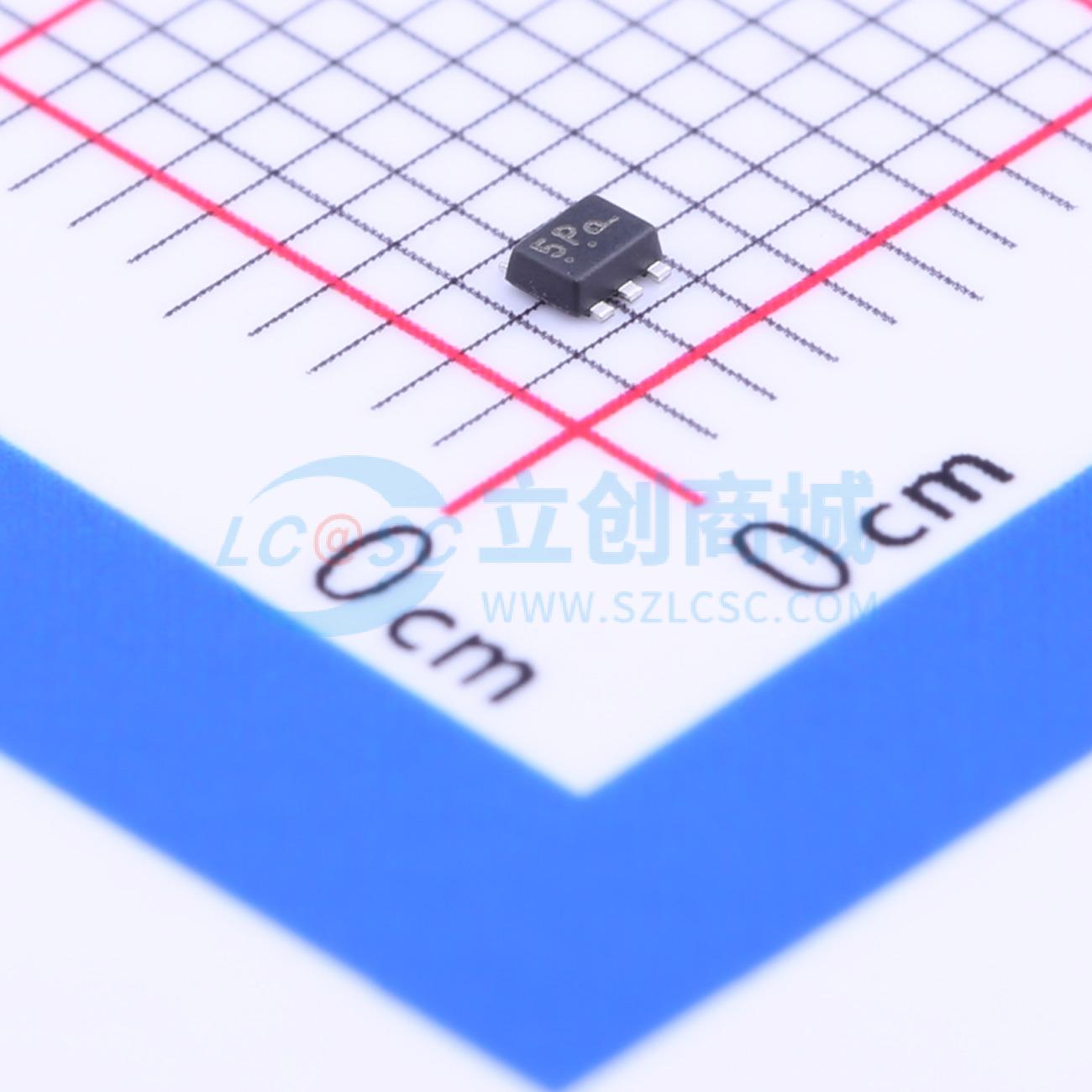

温馨提醒：图片仅供参考，商品以实物为准
NZQA5V6AXV5T1G
单向ESD 3V截止 峰值脉冲电流：1.6A@8/20us
- 描述
- 这款集成浪涌保护器件专为需要瞬态过电压保护的应用而设计。它适用于计算机、打印机、商用机器、通信系统、医疗设备等敏感设备及其他应用场景。其集成设计仅用一个封装就能为四条独立线路提供高效可靠的保护。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NZQA5V6AXV5T1G
- 商品编号
- C74823
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 1.6A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
这款集成浪涌保护器件专为需要瞬态过电压保护的应用而设计。它适用于计算机、打印机、商用机器、通信系统、医疗设备等敏感设备及其他应用场景。其集成设计仅用一个封装就能为四条独立线路提供高效可靠的保护。这些器件非常适合电路板空间有限的情况。
商品特性
- 低钳位电压
- 小型SOT−553 SMT封装
- 关断电压：3 V
- 低漏电流
- 四条独立的单向保护配置
- ESD保护：符合IEC61000−4−2标准4级ESD保护；符合MILSTD 883C − 方法3015−6标准3类
- 符合USB 1.1低速和全速规范
- 这些器件为无铅器件
应用领域
- 仪器设备
- 串行和并行端口
- 基于微处理器的设备
- 笔记本电脑、台式机、服务器
- 蜂窝和便携式设备
