温馨提醒：图片仅供参考，商品以实物为准

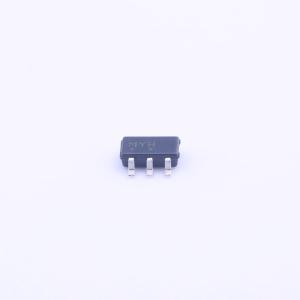

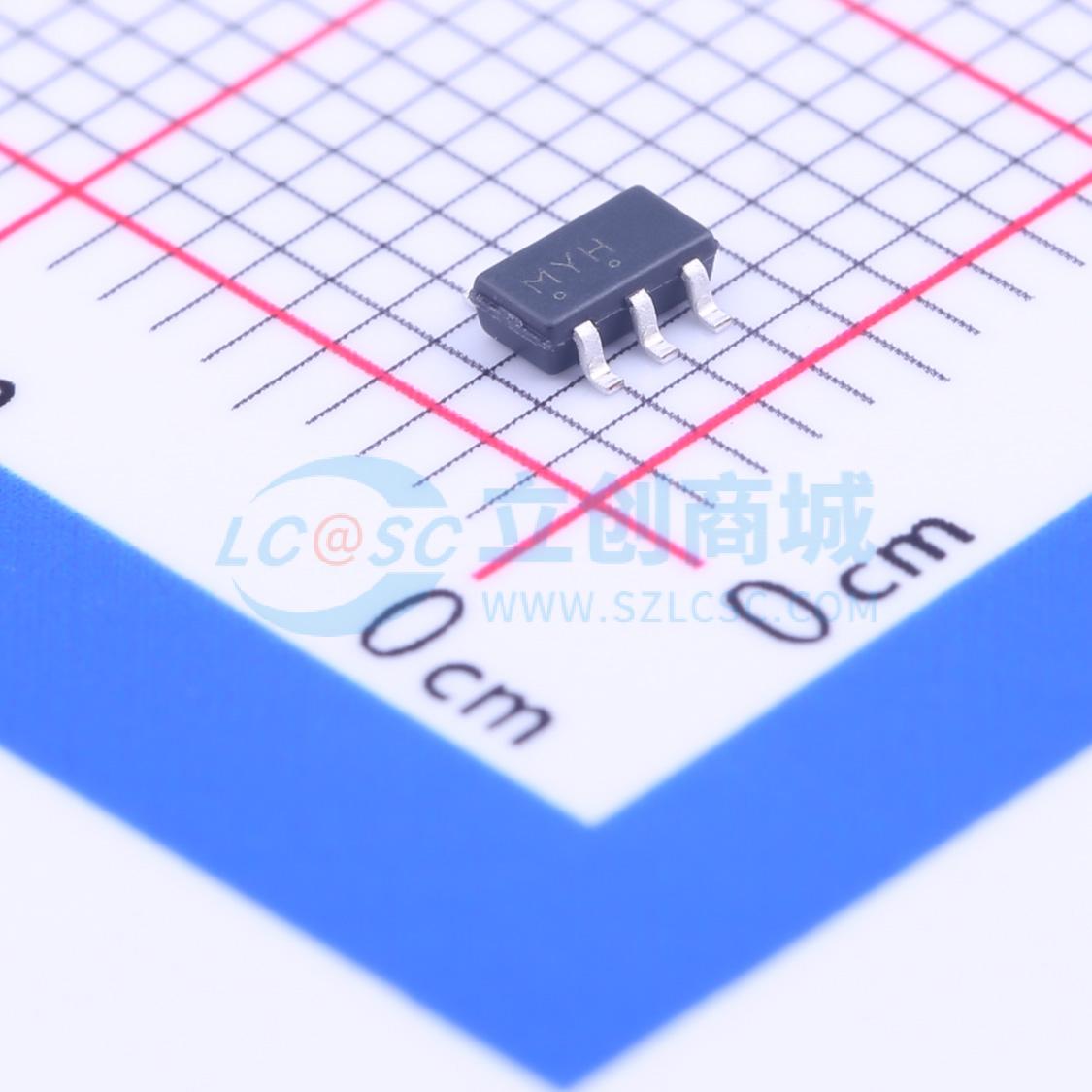

NUP4004M5T1G
双向ESD
- 描述
- 该双向瞬态抑制器阵列专为需要瞬态过电压保护功能的应用而设计，适用于瞬态电压和静电放电敏感设备。其集成设计使用单个TSOP-5封装为四条独立线路提供双向保护，适用于电路板空间有限的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP4004M5T1G
- 商品编号
- C79670
- 商品封装
- TSOP-5-1.5mm
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 32pF |
商品概述
这款 5 引脚双向瞬态抑制器阵列专为需要瞬态过压保护功能的应用而设计。它适用于对瞬态电压和静电放电（ESD）敏感的设备，如计算机、打印机、手机、医疗设备等应用场景。其集成设计采用单个 TSOP - 5 封装，可为四条独立线路提供双向保护。该器件非常适合电路板空间有限的情况。
商品特性
- 单个 TSOP - 5 封装为四条线路提供双向保护
- 低泄漏电流
- 低电容
- 符合 JEDEC 标准 JESD22 的 ESD 保护
- 机器模型 = C 类
- 人体模型 = 3B 类
- 符合 IEC 61000 - 4 - 2 标准，提供 15kV（空气放电）、8kV（接触放电）的 ESD 保护
- 这是一款无铅器件
应用领域
- LCD、等离子电视视频线路
- 其他电话机
- 计算机/打印机/机顶盒
