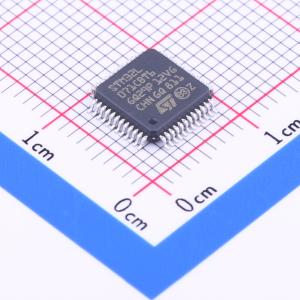

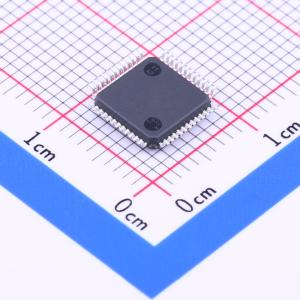

STM32L071CBT6实物图
STM32L071CBT6商品缩略图
STM32L071CBT6商品缩略图
STM32L071CBT6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32L071CBT6

环保标识
  • 超低功耗Arm Cortex-M0+ MCU,具有128-KB Flash存储器和32 MHz CPU

  • SMT扩展库
  • 描述

    超低功耗Arm Cortex-M0+ MCU,具有128-KB Flash存储器和32 MHz CPU

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32L071CBT6
  • 商品编号

    C79758
  • 商品封装

    LQFP-48(7x7)
  • 包装方式

    托盘

  • 商品毛重

    0.792克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M0
CPU最大主频32MHz
程序存储容量128KB
程序存储器类型FLASH
属性参数值
GPIO端口数量37
ADC(位数)12bit
工作电压范围1.65V~3.6V
应用领域-
详细信息
  • 特性

超低功耗微控制器规格

电源与工作范围

  • 电源电压: 1.65V 至 3.6V
  • 温度范围: -40°C 至 125°C

功率模式与消耗

  • 待机模式: 3 个唤醒引脚,0.29µA
  • 停止模式: 16 个唤醒线路,0.43µA
  • 停止模式 + 实时时钟 + 20K 字节 RAM 保持: 0.86µA
  • 运行模式: 低至 93µA/MHz,从闪存唤醒时间为 5µs
  • ADC 转换: 12 位时为 41µA,10ksps

核心与性能

  • 处理器: Arm® 32 位 Cortex®-M0+
  • 最大频率: 高达 32MHz
  • DMIPS/MHz: 0.95

存储器

  • 闪存: 高达 192K 字节带 ECC(2 个存储区,读写能力)
  • RAM: 20K 字节
  • 数据 EEPROM: 6K 字节带 ECC
  • 备份寄存器: 20 字节
  • 扇区保护: 防止读写操作

输入输出与连接性

  • 快速输入输出: 高达 84 个(78 个输入输出耐 5V)
  • 复位与电源管理: 超安全、低功耗 BOR,具有 5 个可选阈值,超低功耗 POR/PDR,可编程电压检测器(PVD)

时钟源

  • 晶体振荡器: 1 至 25 MHz
  • 实时时钟振荡器: 32 kHz 带校准
  • 内部时钟: 高速内部 16 MHz 调整 RC(+/- 1%),内部低功耗 37 kHz RC,内部多速低功耗 65 kHz 至 4.2 MHz RC PLL 用于 CPU 时钟

调试与开发支持

  • 串行线调试: 支持
  • 预编程引导加载程序: 包含

模拟外设

  • 12 位 ADC: 1.14 Msps,多达 16 通道(低至 1.65V)
  • 超低功耗比较器: 2 个(窗口模式和唤醒功能,低至 1.65V)
  • DMA 控制器: 支持 12 位 ADC、SPI、I2C、USART、定时器
  • 外围接口: 多达 10 个,包括 4 个 USART(2 个带 ISO 7816、IrDA)、1 个 UART(低功耗)、6 个 SPI、3 个 I2C(2 个带 SMBus/PMBus)

其他特性

  • 定时器: 多达 11 个,包括 2 个 16 位定时器,每个定时器多达 4 个通道,2 个 16 位定时器,每个定时器多达 2 个通道,1 个 16 位超低功耗定时器,1 个 SysTick,1 个实时时钟,2 个 16 位基本定时器,2 个看门狗(独立/窗口)
  • CRC 计算单元: 96 位唯一 ID
  • 封装: ECOPACK2

此微控制器专为需要在宽温度范围内具有高效率和稳健性的应用设计,重点在于低功耗消耗和多功能的连接选项。

产品规格
ST(意法半导体)_DS10690 接入线路超低功耗 32 位 MCU Arm®-based Cortex®-M0+,最高 192KB 闪存,20KB SRAM,6KB EEPROM,ADC 7.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4467 STM32L0xx 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN4718 如何基于 STM32L0/L1 系列设计 VBAT 系统(含外部组件)1.0(英文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4809 从 STM32L0 系列迁移至 STM32L4 系列/STM32L4+ 系列微控制器 5.0(英文) 查看详情 ST(意法半导体)_AN4654 从 STM32L1 系列迁移至 STM32L0 系列微控制器 1.0(英文) 查看详情 ST(意法半导体)_AN5408 从与 SX12xx 收发器相关的 STM32L0、STM32L1 和 STM32L4 系列迁移至 STM32WL 系列微控制器 2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4730 使用STM32L0/L4/L4+系列MCU内嵌的FIREWALL安全访问代码和数据的敏感部分 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

梯度价格

梯度
售价
折合1托盘
1+¥10.2
100+¥9.775
500+¥9.35
1000+¥9.095¥13642.5
