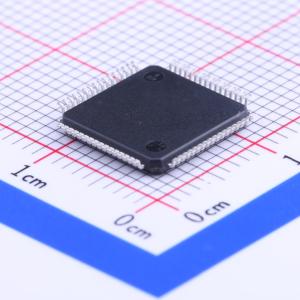

STM32F334R8T6实物图
STM32F334R8T6商品缩略图
STM32F334R8T6商品缩略图
STM32F334R8T6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F334R8T6

环保标识
  • 带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有64 KB Flash、72 MHz CPU、CCM、5 Msps 12位ADC、比较器、运算放大器和高分辨率定时器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有64 KB Flash、72 MHz CPU、CCM、5 Msps 12位ADC、比较器、运算放大器和高分辨率定时器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F334R8T6
  • 商品编号

    C80577
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    1.913克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频72MHz
程序存储容量64KB
程序存储器类型FLASH
属性参数值
GPIO端口数量51
ADC(位数)12bit
DAC(位数)12bit
工作电压范围2V~3.6V
应用领域-
详细信息
  • 特性

Arm® Cortex™-M4 微控制器特性

处理单元:

  • CPU:32位Arm Cortex-M4,带浮点运算单元(FPU)
  • 时钟速度:最大72 MHz
  • 算术:单周期乘法和硬件除法
  • 指令集:数字信号处理(DSP)指令

内存:

  • 闪存内存:高达64 K字节
  • SRAM:高达12 K字节,带有硬件奇偶校验
  • 例行加速器:指令和数据总线上的4 K字节SRAM,带有硬件奇偶校验(CCM)

内存管理:

  • 闪存与SRAM:支持分别高达64 K字节和12 K字节,例行加速器带有硬件奇偶校验
  • VBAT电源:用于实时时钟(RTC)和备份寄存器

功率管理:

  • 模式:睡眠、停止、待机
  • 电压范围:2.0至3.6 V
  • 重置:电源开启/关闭重置(POR/PDR)
  • 可编程电压检测器(PVD)

振荡器:

  • 晶体振荡器:4至32 MHz,32 kHz用于RTC并进行校准
  • 内部振荡器:8 MHz RC振荡器,40 kHz振荡器,最高可达64 MHz,带PLL选项

输入/输出:

  • 快速I/O端口:最多51个,所有映射到外部中断向量
  • 耐受输入:多个5 V耐受

连接矩阵:

  • DMA控制器:7通道
  • 接口:支持各种通信协议

模拟组件:

  • ADC:最多两个,0.20 μs(最高21通道),可选分辨率12/10/8/6位
  • 温度传感器
  • DAC通道:最多三个,模拟供电从2.4 V到3.6 V
  • 比较器:三个,模拟供电从2 V到3.6 V
  • 运算放大器:在PGA模式下使用,模拟供电从2.4 V到3.6 V
  • 电容感应通道:最多18个,支持触摸键、线性和旋转触摸传感器

定时器:

  • HRTIM:6 x16位计数器,217 ps分辨率,10 PWM等
  • 32位定时器:最多4个IC/OC/PWM或脉冲计数器和四分频编码输入
  • 高级控制定时器:最多6个PWM通道,死时间生成,紧急停止
  • 基本定时器:最多两个以驱动DAC
  • 日历RTC:具有报警,从停止状态周期性唤醒
  • SysTick定时器:24位递减计数器
  • 定时器:最多两个16位基本定时器以驱动DAC

通信接口:

  • CAN接口:2.0 B活跃
  • SPI:一个
  • I 2 C:一个,支持快速模式加,SMBus/PMBus
  • USARTs:最多三个,一个带有ISO/IEC 7816接口,LIN,IrDA,调制解调器控制
  • 调试模式:串行线调试(SWD),JTAG

识别:

  • 唯一ID:96位

封装:

  • 符合:ECOPACK® 2标准

产品规格
ST(意法半导体)_DS9994 Arm®Cortex®-M4 32位MCU+FPU,最高64KB闪存,16KB SRAM,2个ADC,3个DAC,3个比较器,运算放大器,217ps 10通道(HRTIM1)9.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4206 STM32F3xx 硬件开发入门 4.0(中文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_AN4539 HRTIM 指南 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4099 使用 STM32F0xx 和 STM32F3xx 微控制器为红外遥控协议实现发送器和接收器 3.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN5094:从STM32F334/303系列微控制器迁移到STM32G431xx/G474xx/G491xx微控制器的4.0版本(英文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32F3系列微控制器 6.0(英文) 查看详情 ST(意法半导体)_AN4538 使用 STM32F3xx 微控制器优化功耗 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4651 STM32F3系列外围接口矩阵1.0(英文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4296 以IAR EWARM、Keil MDK-ARM 和基于GNU 的工具链来使用STM32F303/358xx CCM RAM 的概述与技巧 1.0(中文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN5324 使用STM32F334微控制器内置的高分辨率定时器实现1MHz,LLC拓扑结构的数字MPPT太阳能转换器1.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0258 STM32F334x4/x6/x8 Rev Z 设备限制 8.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥19.88
10+¥17.36
30+¥15.87
100+¥14.35¥2296
500+¥13.66¥2185.6

优惠活动

库存总量

(单位:)
  • 广东仓

    890

  • 江苏仓

    67

  • SMT仓

    1,192

购买数量(160个/托盘,最小起订量 1 个 )

起订量:1 个160个/托盘
总价金额: 0.00

近期成交72单
