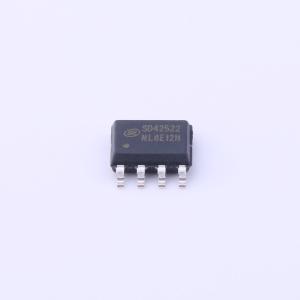

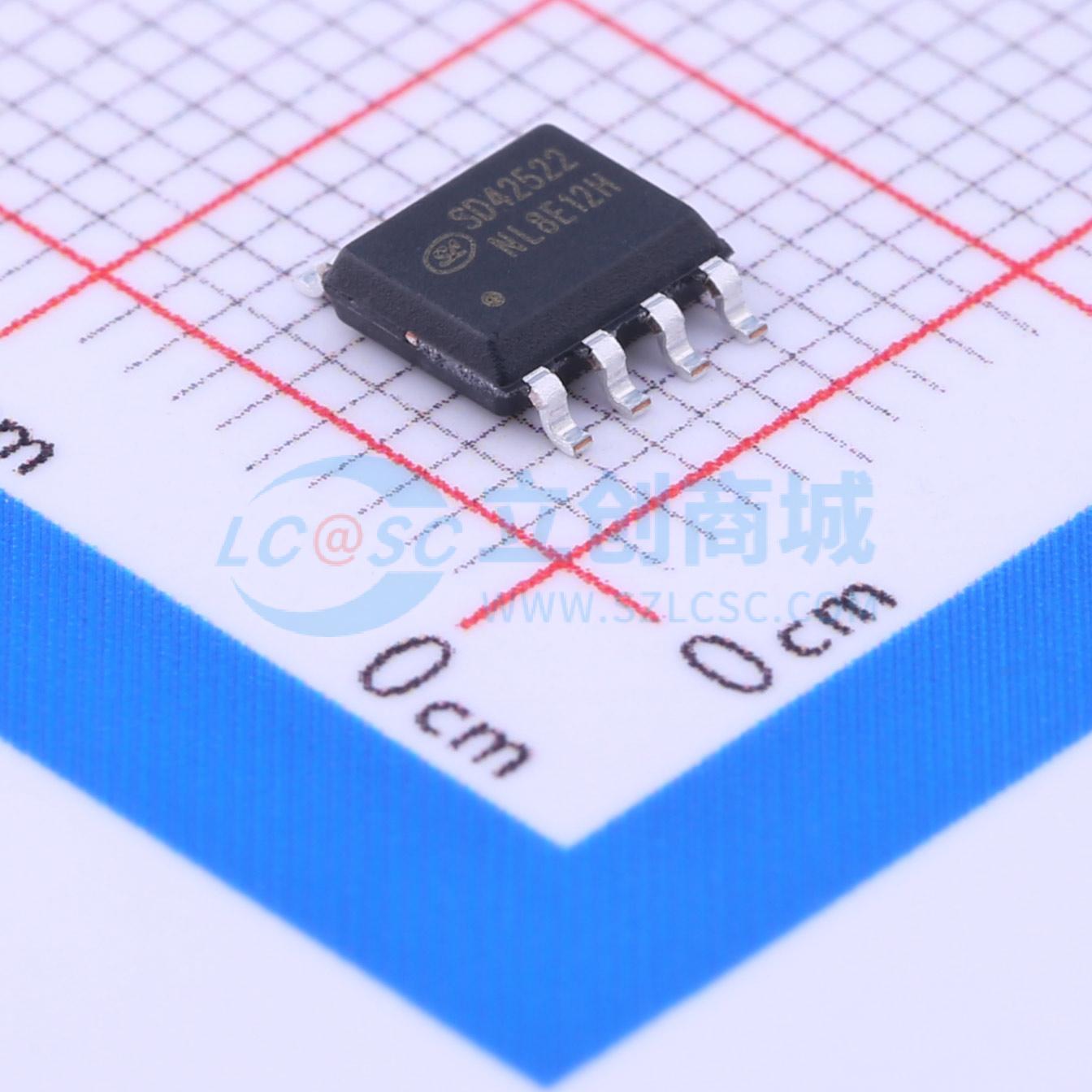

SD42522TR
SD42522TR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SD42522TR
- 商品编号
- C80578
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~36V | |
| 开关频率 | 250kHz~320kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | 1% |
商品概述
SD42522/22EH 是一款内置功率MOSFET的降压PWM控制LED驱动器。它在6~36V输入电压范围内可实现1A连续输出电流。它提供了热关断电路和电流限制电路。
SD42522/22EH 采用电流模式控制，提供快速瞬态响应、优异的恒流特性和简单的环路稳定设计。其效率高达96%以上，在输入/输出电压变化时，电流精度在±1%以内。
应用领域
- MR16 LED射灯
- LED照度
- LED路灯
