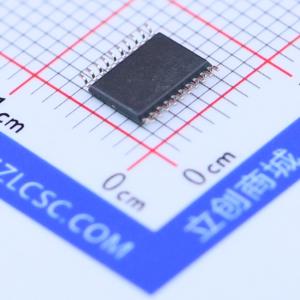

STM32F042F6P6

STM32F042X4/X6 微控制器集成了高性能的 ARM CorteX-M0 32 位 RISC 内核，运行频率高达 48 MHz，高速嵌入式存储器（高达 32 KB 的闪存和 6 KB 的 SRAM），以及一系列增强型外设和 I/O。所有设备提供标准通信接口（一个 I2C、两个 SPI/一个 I2S、一个 HDMI CEC 和两个 USART）、一个无晶振 USB 全速设备、一个 CAN、一个 12 位 ADC、四个 16 位定时器、一个 32 位定时器和一个高级控制 PWM 定时器。

STM32F042X4/X6 微控制器的工作温度范围为 -40 至 +85℃ 和 -40 至 +105℃，电源电压范围为 2.0 至 3.6 V。一套全面的节能模式允许设计低功耗应用。

STM32F042X4/X6 微控制器包括七种不同封装形式的产品，从 20 引脚到 48 引脚不等，并可根据要求提供裸片形式。根据所选设备的不同，包含不同的外设组合。

这些特性使得 STM32F042X4/X6 微控制器适用于广泛的应用领域，如应用控制和用户界面、手持设备、A/V 接收机和数字电视、PC 外设、游戏和 GPS 平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统、视频对讲机和 HVAC 系统。

• 核心：32位ARM Cortex-M0 CPU，频率高达48 MHz
• 存储器：
  • 16至32 K字节的闪存
  • 6 K字节带硬件奇偶校验的SRAM
• CRC计算单元
• 复位和电源管理：
  • 数字和I/O供电：VDD = 2.0 V至3.6 V
  • 模拟供电：VDDA = 从VDD到3.6 V
  • 选定I/O：VDIO2 = 1.65 V至3.6 V
  • 上电/掉电复位（POR/PDR）
  • 可编程电压检测器（PVD）
  • 低功耗模式：睡眠、停止、待机
  • 用于RTC和备份寄存器的VBAT供电
• 时钟管理：
  • 4至32 MHz晶体振荡器
  • 32 kHz RTC振荡器带校准
  • 内部8 MHz RC振荡器，带x6 PLL选项
  • 内部40 kHz RC振荡器
  • 基于外部同步的内部48 MHz振荡器自动调整
• 最多38个快速I/O：
  • 全部可映射到外部中断向量
  • 最多24个具有5 V耐压能力和8个独立供电VDDIO2的I/O
• 5通道DMA控制器
• 一个12位、1.0 μs ADC（最多10通道）
  • 转换范围：0至3.6 V
  • 独立模拟供电：2.4 V至3.6 V
• 最多14个电容感应通道，用于触摸键、线性和旋转触摸传感器
• 带报警和周期唤醒功能的日历RTC，支持从停止/待机唤醒
• 九个定时器：
  • 一个16位高级控制定时器，用于六通道PwM输出
  • 一个32位和四个16位定时器，最多四个IC/OC、OCN，可用于IR控制解码
  • 独立和系统看门狗定时器
  • SysTick定时器
• 一个支持Fast Mode Plus（1 Mbit/s）的I2C接口，具有20 mA电流吸收能力，SMBus/PMBus和唤醒功能
• 两个USART，支持主同步SPI和调制解调器控制，一个带有ISO7816接口、LIN、IrDA、自动波特率检测和唤醒功能
• 两个SPI（18 Mbit/s），支持4至16位可编程帧，其中一个与I2S接口复用
• CAN接口
• USB 2.0全速接口，能够使用内部48 MHz振荡器运行，并支持BCD和LPM
• HDMI CEC，接收头唤醒
• 串行线调试（SwD）
• 96位唯一ID
• 所有封装均为ECOPACK
