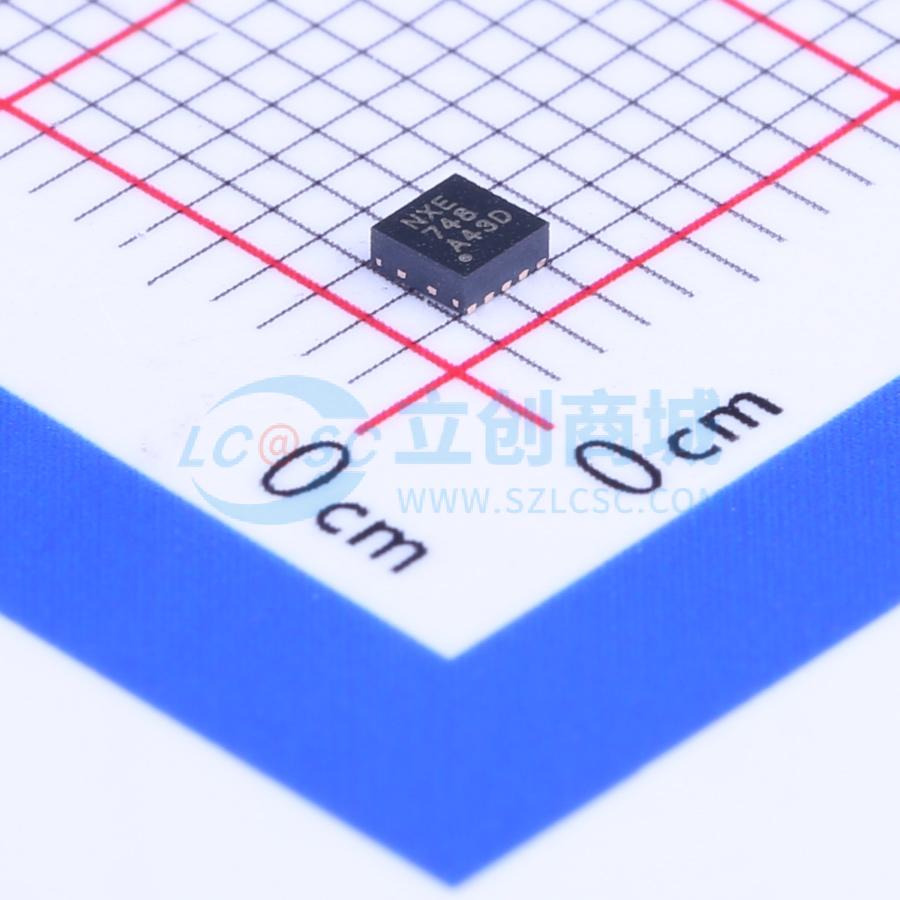

温馨提醒：图片仅供参考，商品以实物为准

BQ24040DSQR

1A 单输入单节锂离子和锂聚合物电池充电器，具备自动启动功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24040 具有 4.2V VBAT 和温度感应功能的独立型单节电池 1A 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24040DSQR
商品编号: C81080
商品封装: WSON-10-EP(2x2)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

bq2404x系列器件是高度集成的锂离子和锂聚合物线性充电器件，适用于空间受限的便携式应用。这些器件可通过USB端口或交流适配器供电。具有输入过压保护的高输入电压范围支持低成本的非稳压适配器。 bq2404x具有一个为电池充电的单电源输出。只要在10小时安全定时器期间，平均系统负载不会导致电池无法完全充电，系统负载就可以与电池并联。电池充电分为三个阶段：预充、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值，则会降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示和充电终止功能。bq24040和bq24045可通过外部电阻对预充电电流和终止电流阈值进行编程。快速充电电流值也可通过外部电阻进行编程。

商品特性

充电
1%的充电电压精度
10%的充电电流精度
引脚可选的USB 100mA和500mA最大输入电流限制
可编程的终止和预充电阈值（bq24040和bq24045）
bq24045支持高电压（4.35V）电池类型
保护
30V输入额定值；6.6V或7.1V输入
过压保护
输入电压动态功率管理
125°C热调节；150°C热关断保护
OUT短路保护和ISET短路检测
通过电池NTC在JEITA范围内工作 – 低温时为1/2快速充电电流，高温时为4.06V（bq24040和bq24045）
固定的10小时安全定时器（bq24040和bq24045）
系统
针对带热敏电阻的无电池组情况的自动终止和定时器禁用模式（TTDM）（bq24040和bq24045）
状态指示 – 充电/完成
采用2×2mm² DFN - 10小型封装
集成用于生产线测试的自动启动功能（bq24041）

应用领域

智能手机
个人数字助理（PDA）
MP3播放器
低功耗手持设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~28V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	800mV

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	1mA
