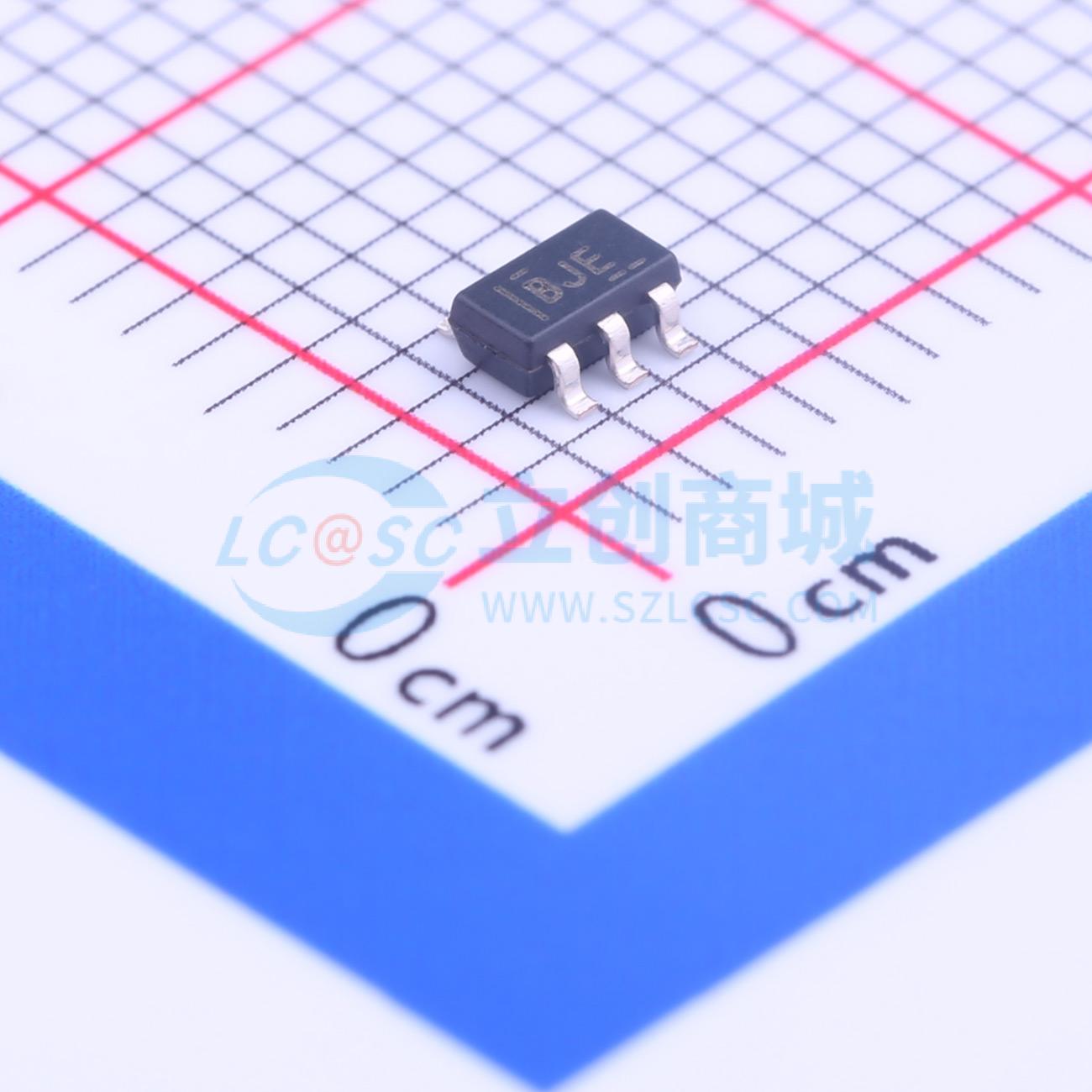

温馨提醒：图片仅供参考，商品以实物为准
INA196AIDBVT
INA196AIDBVT
- 描述
- INA196 -16V 至 80V、500kHz 电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA196AIDBVT
- 商品编号
- C79846
- 商品封装
- SOT-23-5
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -16V~80V | |
| 增益 | 20V/V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 500kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
具有电压输出的INA193 - INA198系列电流检测放大器能够在-16 V至+80 V的共模电压下检测检测电阻上的压降，且与INA19x的电源电压无关。它们有三种输出电压比例可供选择：20 V/V、50 V/V和100 V/V。500 kHz的带宽简化了其在电流控制环路中的应用。INA193 - INA195器件与INA196 - INA198器件功能相同，但引脚配置不同。
商品特性
- 宽共模电压范围：-16 V至+80 V
- 低误差：全温度范围内最大3.0%
- 带宽：最高500 kHz
- 三种传输函数可选：20 V/V、50 V/V和100 V/V
- 静态电流：最大900 μA
- 完整的电流检测解决方案
应用领域
- 焊接设备
- 笔记本电脑
- 手机
- 电信设备
- 汽车
- 电源管理
- 电池充电器
