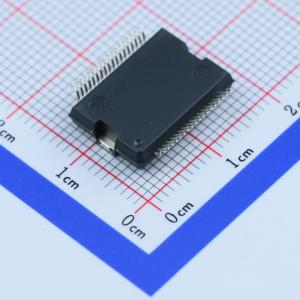

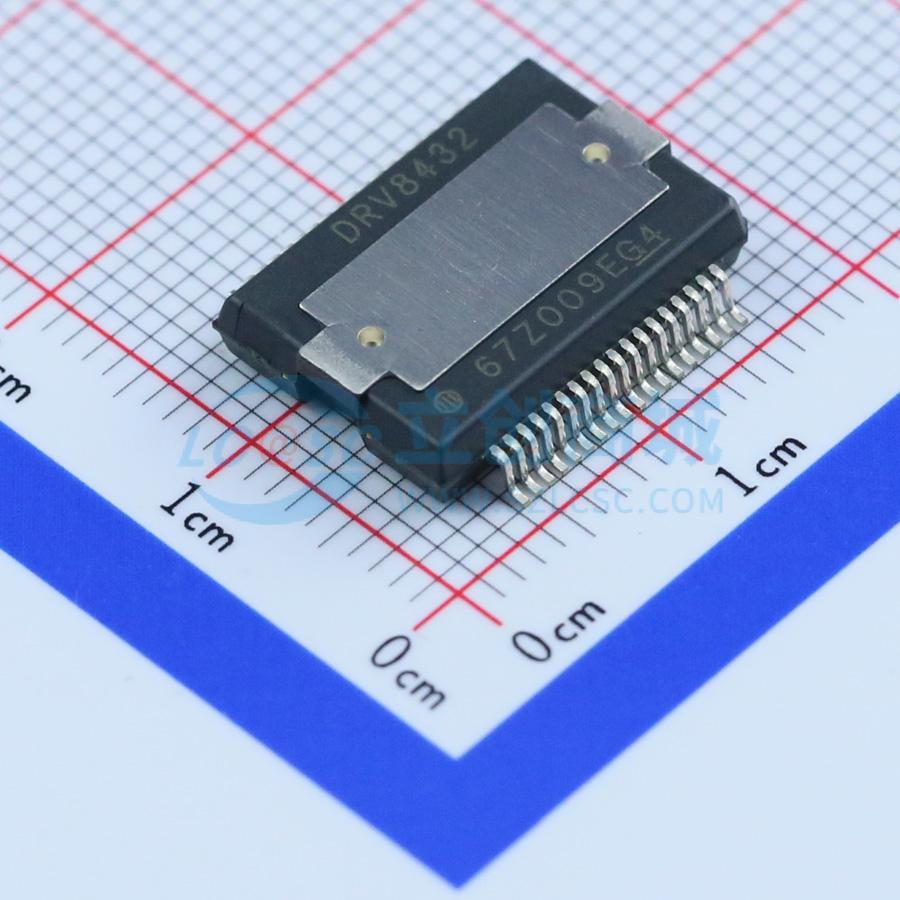

DRV8432DKDR
停产 13.2V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8432 12A 双路刷式直流或单路双极步进电机驱动器（PWM 控制器）
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8432DKDR
- 商品编号
- C79853
- 商品封装
- HSSOP-36
- 包装方式
- 编带
- 商品毛重
- 2.743克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 10.8V~13.2V | |
| 电机驱动电压(Vm) | 0V~52.5V | |
| 输出电流 | 7A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 220mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 短路保护；热警告；过流保护；上电复位；死区/直通保护；过压保护；过温保护；欠压锁定 |
商品概述
DRV841x2是集成双全桥PWM电机驱动器，配备完善保护系统，其H桥MOSFET具备低导通电阻，配合智能栅极驱动设计，效率可达97%，高效率可支持使用更小的电源和散热器，适用于节能应用。
商品特性
- 功率级效率高，采用低RDS(on) MOSFET，25℃结温下导通电阻为110mΩ
- 工作电源电压最高可达52V
- DRV8412（散热垫朝下）：双全桥模式下可输出最大2×3A连续电流，峰值为2×6A；并联模式下可输出最大6A连续电流，峰值为12A
- DRV8432（散热垫朝上）：双全桥模式下可输出最大2×7A连续电流，峰值为2×12A；并联模式下可输出最大14A连续电流，峰值为24A
- PWM工作频率最高可达500kHz
- 集成自保护电路，涵盖欠压、过温、过载、短路保护功能
- 支持可编程逐周期限流保护
- 每个半桥配置独立的电源和接地引脚
- 具备智能栅极驱动设计，可防止交叉导通
- 无需外部缓冲电路或肖特基二极管
- 需要两路电源供电，一路为GVDD和VDD提供12V，另一路PVDD电压最高可达50V
- 可在最高500kHz开关频率下工作，同时保持精确控制与高效率
- 保护系统可防范多种可能损坏系统的故障，包含短路保护、过流保护、欠压保护、两级热保护
- 内置限流电路，可在电机启动等负载瞬变过程中避免器件关断
- 可编程过流检测器可调节电流限制和保护等级，适配不同电机需求
- 独立半桥电源接地引脚支持通过外部分流电阻测量电流，也可适配多个不同电源电压要求的电机应用
应用领域
- 有刷直流电机与步进电机
- 三相同步永磁电机
- 机器人与触觉控制系统
- 执行器与泵
- 精密仪器
- TEC驱动器
- LED照明驱动器
