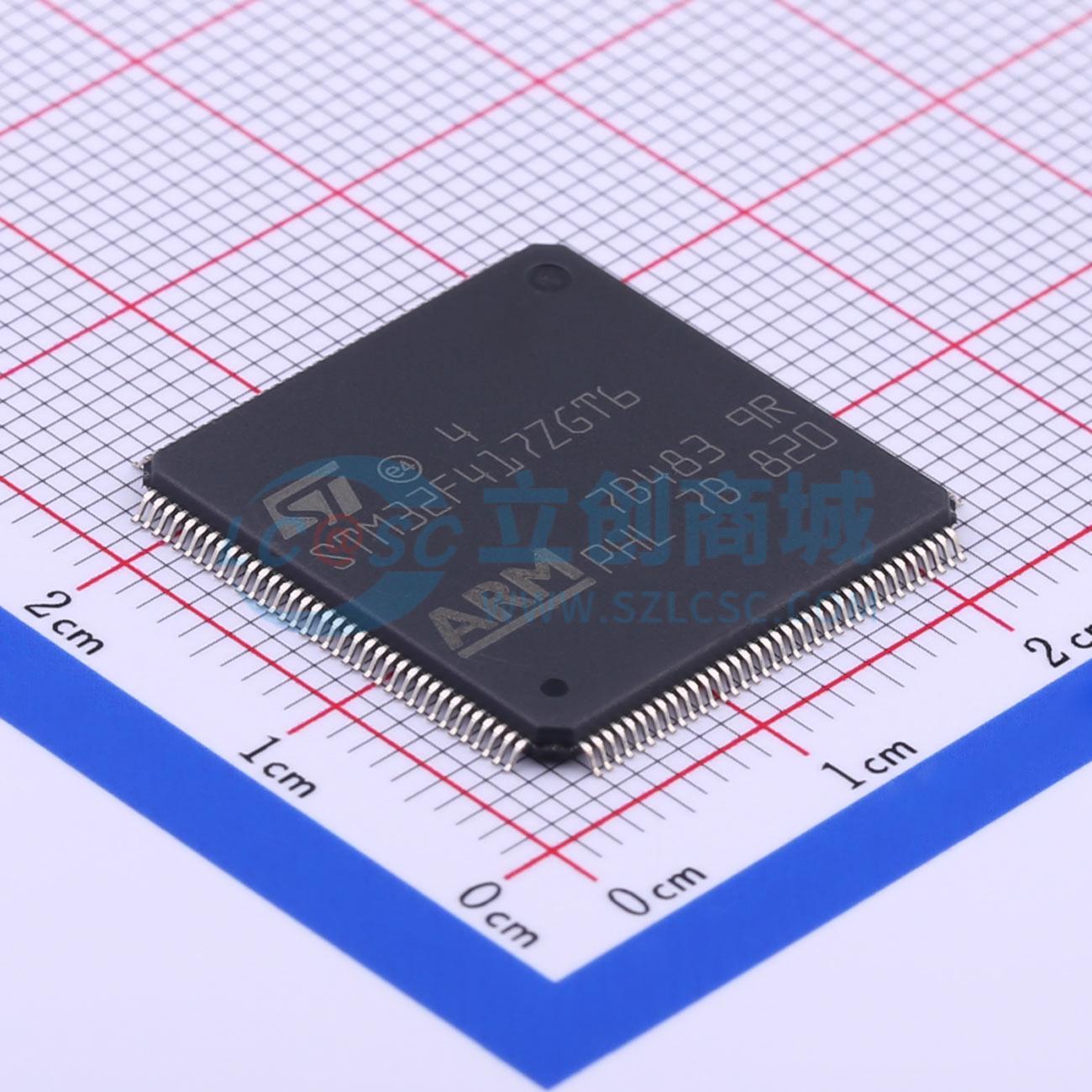

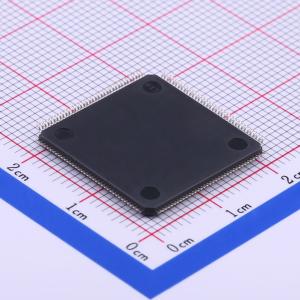

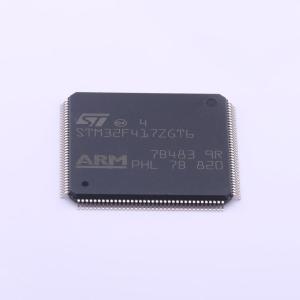

STM32F417ZGT6
带DSP和FPU的高性能基础系列ARM Cortex-M4 MCU，具有1 MB Flash、168 MHz CPU、ART加速器、以太网、FSMC和硬件加密
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：ARM 32 位 Cortex-M4 CPU 带 FPU，自适应实时加速器（ART AcceleratorTM）允许从闪存零等待状态执行，频率高达 168 MHz，内存保护单元，210 DMIPS / 1.25 DMIPS/MHz（Dhrystone 2.1），支持 DSP 指令。存储器：高达 1 M 字节的闪存；高达 192 + 4 K 字节的 SRAM，包括 64 K 字节的 CCM（核心耦合内存）数据 RAM；灵活的静态内存控制器，支持 Compact Flash、SRAM、PSRAM、NOR 和 NAND 存储器；LCD 并行接口，8080/6800 模式。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F417ZGT6
- 商品编号
- C80188
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 1.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 168MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 192KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 114 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR) |
商品概述
这是一款ARM Cortex-M4 32位微控制器（MCU），集成浮点运算单元（FPU），运算能力达210 DMIPS，最高配备1MB Flash存储器和192+4KB RAM，支持加密功能、USB OTG高速/全速、以太网、17个定时器、3个ADC、15个通信接口及摄像头接口。
商品特性
- ARM 32位Cortex-M4 CPU带FPU，自适应实时加速器（ART Accelerator）支持从Flash内存零等待执行，频率最高168 MHz，内存保护单元，210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
- 最高1MB Flash内存；最高192+4KB SRAM（含64KB核心耦合内存CCM数据RAM）；灵活静态内存控制器支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器
- LCD并行接口支持8080/6800模式
- 时钟、复位和电源管理：1.8V至3.6V应用电源和I/O；POR、PDR、PVD和BOR；4至26 MHz晶振；内部16 MHz工厂校准RC（精度1%）；32 kHz RTC振荡器（带校准）；内部32 kHz RC（带校准）
- 低功耗操作：睡眠、停止和待机模式；VBAT电源支持RTC、20×32位备份寄存器及可选4KB备份SRAM
- 3×12位2.4 MSPS ADC（最多24通道，三重交错模式下7.2 MSPS）；2×12位DAC
- 通用DMA，16流DMA控制器带FIFO和突发支持
- 封装类型包括LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、LQFP176（24×24 mm）、WLCSP90（4.223×3.969 mm）、UFBGA176（10×10 mm）
- 最多17个定时器（最多12个16位和2个32位定时器，最高168 MHz，每个带最多4个IC/OC/PWM或脉冲计数器及正交编码器输入）
- 调试模式支持串行线调试（SWD）和JTAG接口，以及Cortex-M4嵌入式跟踪宏单元
- 最多140个带中断能力的I/O端口（最多136个高速I/O，最高84 MHz；最多138个5V容忍I/O）
- 最多15个通信接口：最多3×I2C接口（SMBus/PMBus）；最多4个USART/2个UART（10.5 Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）；最多3个SPI（42 Mbit/s），其中2个带复用全双工I2S；2×CAN接口（2.0B Active）；SDIO接口
- 高级连接性：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE1588v2硬件、MII/RMII）
- 8至14位并行摄像头接口（最高54 Mbytes/s）
- 硬件加密加速支持AES 128/192/256、Triple DES、HASH（MD5、SHA-1）及HMAC
- 真随机数生成器；CRC计算单元；96位ID；RTC（亚秒级精度，硬件日历）
