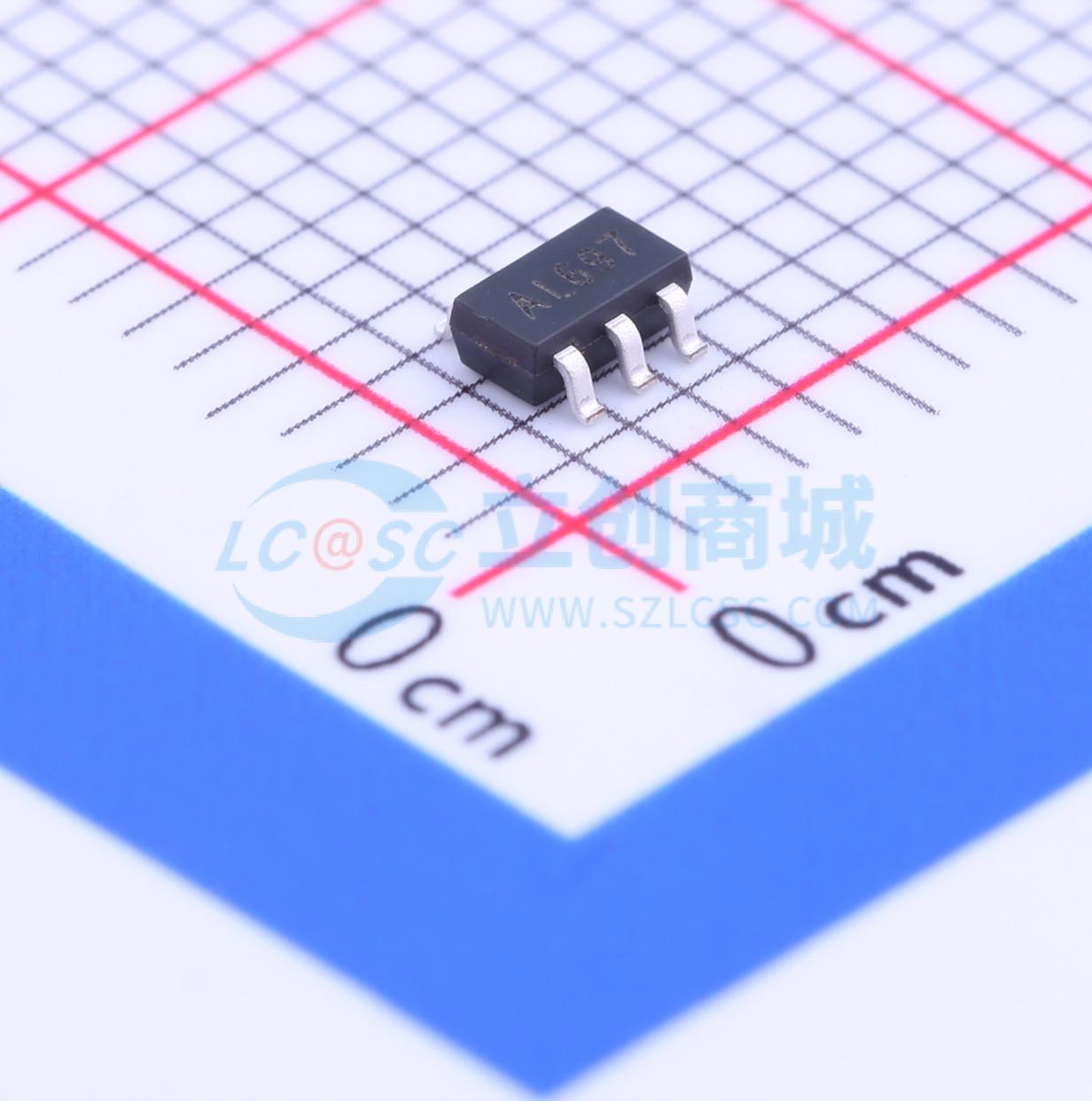

温馨提醒：图片仅供参考，商品以实物为准
SX1301
1MHz 2A 升压型电流模式PWM转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SX1301是一款电流模式升压DC-DC转换器,内置0.2Ω功率MOSFET,具有高效率和内部补偿网络,减少了外部组件数量。其非反相误差放大器输入连接到0.6V精密参考电压,内部软启动功能可减少浪涌电流。该器件适用于充电器、LCD显示器、数码相机、手持设备和便携式产品。
- 品牌名称
- SX(硕芯科技)
- 商品型号
- SX1301
- 商品编号
- C80206
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~12V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SX1301是一种电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有很高的电源效率。内部补偿网络还尽可能减少了6个外部元件的数量。误差放大器的非反相输入连接到0.6V精密参考电压，并且内部软启动功能可以减少浪涌电流。
SX1301采用SOT23-6L封装，为应用领域提供了节省空间的PCB布局。
应用领域
- 充电器
- 液晶显示器
- 数码相机
- 手持设备
- 便携式产品
