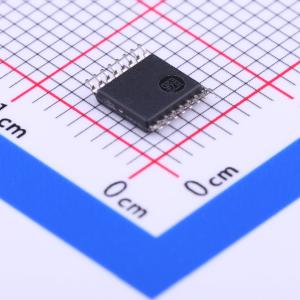

温馨提醒：图片仅供参考，商品以实物为准

SN74HC139PWR

双2线至4线译码器/多路分配器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC139 双通道 2 线至 4 线解码器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: SN74HC139PWR
商品编号: C80243
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

HC139器件是译码器/解复用器，单颗封装内包含两个独立的2线至4线译码器，专为要求极短传播延迟时间的应用设计，可在高性能存储系统中减小译码带来的系统影响。当搭配采用快速使能电路的高速存储使用时，该译码器的延迟时间与存储的使能时间通常小于存储的典型访问时间，译码器引入的有效系统延迟可忽略。器件带有全缓冲输入，每个输入仅对驱动电路呈现一个标准化负载，低电平有效使能输入可在解复用应用中用作数据线，未使用的输入必须接VCC或GND以保证器件正常工作，该器件有多种封装可选，包含SN54HC139、SN74HC139两种产品序列。

商品特性

工作电压范围为2V~6V
输出最高可驱动10个LSTTL负载
功耗低，最大电源电流Icc为80μA
典型传播延迟tpd为10ns
5V工作条件下输出驱动电流为±4mA
最大输入电流为1μA
内置两个使能输入，可简化级联和数据接收

应用领域

高速存储译码器
数据传输系统
高性能存储译码
数据路由应用

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	解码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	4/8
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	30ns@6V,50pF
	静态电流(Iq)	80uA
	功能特性	-
	系列	74HC
