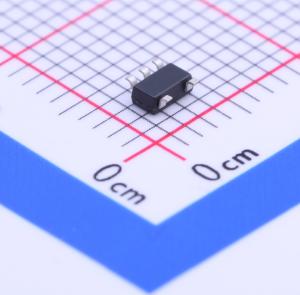

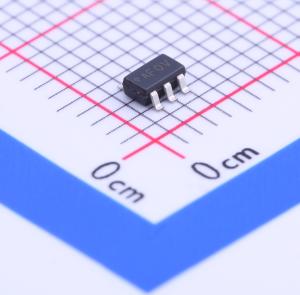

MCP1711T-25I/OT

一款高精度CMOS低压差（Low Dropout，LDO）稳压器，能够在提供最高150 mA电流的同时仅消耗0.6 µA的静态电流（典型值）。其输入工作电压范围指定为1.4V至6.0V，因此非常适合移动应用以及单节锂离子电池供电应用。 能够提供150 mA的输出电流，VR = 5.0V时输入输出电压之差仅0.32V（典型值），VR = 1.2V时输入输出电压之差为1.41V（典型值）。+25°C温度下，输出电压精度在VR < 2.0V时的典型值为± 0.02V，在VR > 2.0V时的典型值为±1%。温度稳定性约为±50 ppm/°C。+25°C温度下的线路稳定度典型值为±0.01%/V。 可用输出电压范围为1.2V至5.0V。此器件具有出色的内部相位补偿功能，即使不连接输出电容，LDO输出也能保持稳定。但是，为了获得更好的瞬态响应，应添加输出电容。与低ESR陶瓷输出电容兼容。 此器件内置有过流限制和短路保护功能，能够为任何应用提供稳健的解决方案。 具有真正的电流折返功能。当负载阻抗降至负载额定值以下时，输出电流将折返至80 mA（典型值），输出电压将折返至约0V。当负载阻抗增加并恢复至额定负载时，将遵循与器件输出电流折返相同的折返曲线。 如果器件处于关断模式（通过向SHDN引脚输入低电平信号），电流消耗将降至0.1 µA以下（典型值为0.01 µA）。在关断模式下，如果使用输出电容，则该电容将通过内部专用开关放电，从而使输出电压快速返回至0V。 提供有4引脚1 x 1 mm UQFN和5引脚SOT - 23两种封装选项，非常适合小尺寸紧凑型应用。

• 低静态电流：600 nA
• 输入电压范围：1.4V至6.0V
• 标准输出电压：1.2V、1.8V、1.9V、2.2V、2.5V、3.0V、3.3V和5.0V
• 输出精度：1.2V和1.8V选项为±20 mV，VR > 2.0V时为±1%
• 温度稳定性：±50 ppm/°C
• 最大输出电流：150 mA
• 待机电流：10 nA
• 保护电路：限流器、短路和折返
• SHDN引脚功能：开/关逻辑 = 高电平使能
• SHDN功能激活时的C0UT放电电路
• 输出电容：低等效串联电阻（Equivalent SeriesResistance，ESR）陶瓷电容，兼容无电容
• 工作温度：-40°C至+85°C（工业级）
• 可用封装：
  • 4引脚1 mm×1 mm UQFN
  • 5引脚SOT - 23
• 环境友好：符合EU RoHS标准，无铅

• 能量采集
• 使用寿命较长的电池供电应用
• 便携式电子设备
• 超低功耗的“绿色”产品
• 移动设备/终端
• 无线LAN
• 模块（无线和摄像头）
