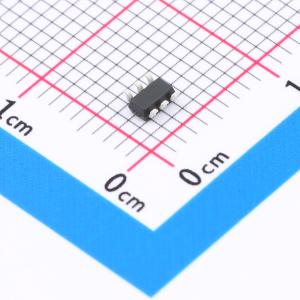

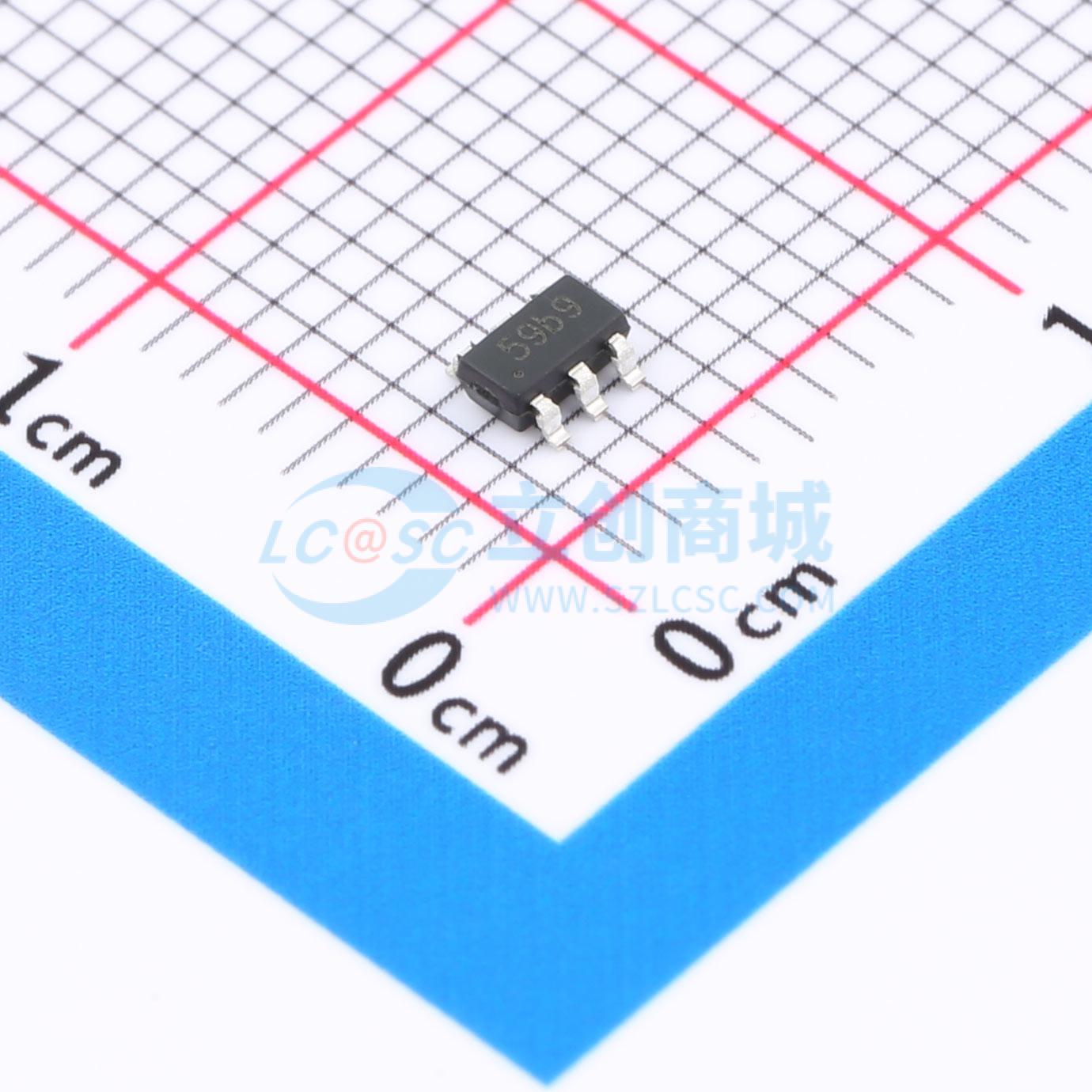

温馨提醒：图片仅供参考，商品以实物为准

TP4059

线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 600mA 线性锂电池充电IC
品牌名称: TOPPOWER(南京拓微)
商品型号: TP4059
商品编号: C80364
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

TP4059是一款完整的单节锂离子电池充电器，具备电池正负极反接保护功能，拥有更大的600mA充电电流，电流一致性更稳定。其恒流/恒压线性控制、SOT封装以及较少的外部元件数量，使TP4059成为便携式应用的理想选择。TP4059适用于USB电源和适配器电源工作。由于采用内部PMOSFET架构和防反充电电路，无需外部检测电阻和隔离二极管。热反馈可在高功率运行或高环境温度条件下自动调整充电电流，以限制芯片温度。满充电压固定为4.2V，而充电电流可通过外部电阻进行设置。当电池电压达到4.2V时，充电电流降至设定值的1/10，TP4059将自动停止充电。当移除输入电压（交流适配器或USB电源）时，TP4059自动进入低电流状态，电池漏电流低于2uA。TP4059的其他特性包括充电电流监测、欠压锁定、自动再充电以及两个状态引脚，用于指示充电结束和输入电压接入。

商品特性

锂电池反接保护
可编程充电电流600mA
涓流、恒流和恒压控制
预设充电电压，精度为1%
最高输入电压可达9V
自动再充电
采用6引脚SOT - 23封装
两个充电状态输出引脚
单节钛酸锂离子电池C/10充电终止

应用领域

微型锂电池
手机、平板电脑、MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	600mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	2uA
