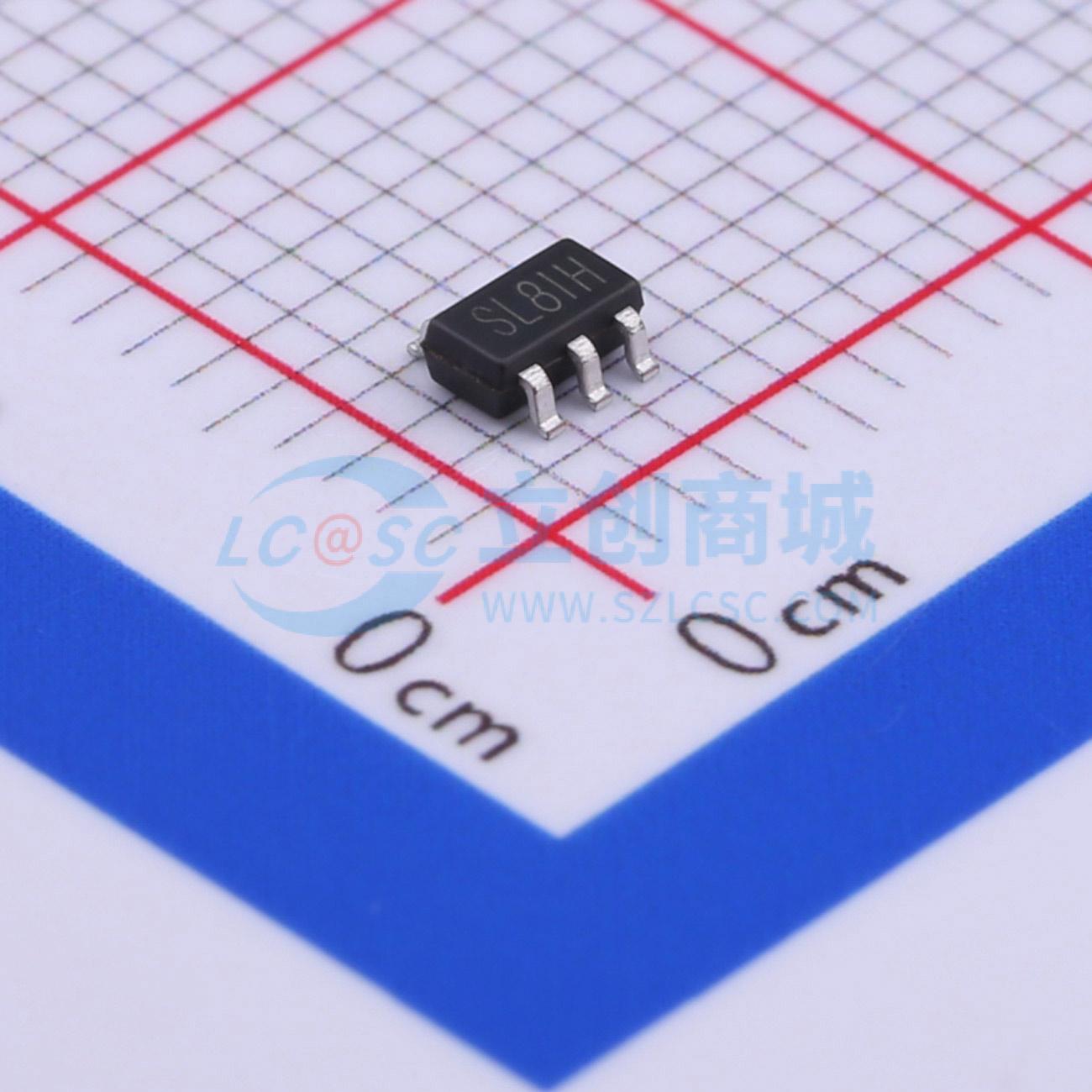

温馨提醒：图片仅供参考，商品以实物为准
SGM3207YN5G/TR
SGM3207YN5G/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 固定19kHz的60mA电压反向器(电荷泵)
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM3207YN5G/TR
- 商品编号
- C80403
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 1.4V~5.5V | |
| 静态电流(Iq) | 118uA | |
| 输出电阻 | 12Ω | |
| 能量效率 | 85% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 19kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能类型 | 反相 | |
| 输出电流(Iout) | 60mA |
商品概述
SGM3207可从1.4V至5.5V的输入电压产生非稳压负输出电压。该器件通常由5V或3.3V的预稳压电源轨供电。由于其输入电压范围宽，也可以使用两节或三节镍镉、镍氢或碱性电池，以及一节锂离子电池为其供电。 构建一个完整的DC/DC电荷泵逆变器仅需三个外部电容器。采用小封装组装，完整的转换器可在50mm²的电路板面积上构建。通过用集成电路取代启动带载时通常所需的肖特基二极管，进一步减小了电路板面积和元件数量。 SGM3207可提供最大60mA的输出电流，在较宽的输出电流范围内，典型转换效率大于85%。固定开关频率为19kHz。 SGM3207采用SOT - 23 - 5封装。其工作环境温度范围为-40℃至+85℃。
商品特性
- 反转输入电源电压
- 高达60mA输出电流
- 输入电压范围1.4V至5.5V
- 静态电流：72μA（典型值）
- 集成有源肖特基二极管用于启动带载
- 工作温度范围-40℃至+85℃
- 提供绿色SOT - 23 - 5封装
应用领域
- LCD偏置
- RF功率放大器的GaAs偏置
- 便携式仪器中的传感器电源
- 双极性放大器电源
