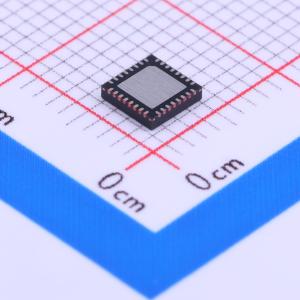

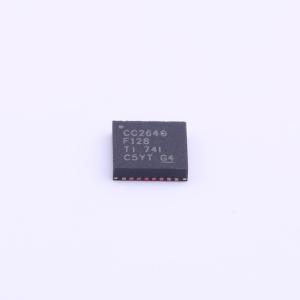

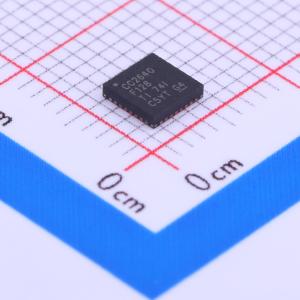

温馨提醒：图片仅供参考，商品以实物为准
CC2640F128RSMR
SimpleLink蓝牙无线微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC2640 具有 128kB 闪存的 SimpleLink™ 32位 Arm Cortex-M3 低功耗 Bluetooth® 无线 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC2640F128RSMR
- 商品编号
- C80496
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.4835GHz | |
| 接口类型 | ADC；SPI；JTAG；PWM；I2C；I2S；UART | |
| 工作电压 | 1.8V~3.8V | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 5dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 6.1mA | |
| 灵敏度 | -97dBm | |
| 接收电流 | 5.9mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
CC2640 器件是一款面向蓝牙应用的无线微控制器（MCU）。 该器件是 CC26xx 系列经济高效、超低功耗 2.4 GHz 射频器件的一员。极低的射频和 MCU 工作电流以及低功耗模式下的电流消耗，可实现出色的电池续航能力，支持使用小型纽扣电池供电，并适用于能量收集应用。 CC2640 器件包含一个主频为 48 MHz 的 32 位 ARM Cortex - M3 处理器作为主处理器，以及丰富的外设功能集，其中包括独特的超低功耗传感器控制器。该传感器控制器非常适合与外部传感器接口，并能在系统其余部分处于睡眠模式时自主收集模拟和数字数据。因此，CC2640 器件非常适合广泛的应用场景，在这些场景中，长电池续航、小尺寸和易用性至关重要。 蓝牙低功耗控制器嵌入在只读存储器（ROM）中，并部分运行在 ARM Cortex - M0 处理器上。这种架构提高了整个系统的性能和功耗效率，并为应用程序释放了闪存空间。 蓝牙协议栈可免费获取。
商品特性
- 强大的 ARM Cortex - M3：
- EEMBC CoreMark 评分：142
- 最高 48 MHz 时钟速度
- 128 KB 系统内可编程闪存
- 8 KB 缓存静态随机存取存储器（SRAM）
- 20 KB 超低漏电 SRAM
- 2 引脚 cJTAG 和 JTAG 调试
- 支持无线升级（OTA）
- 超低功耗传感器控制器：
- 可独立于系统其余部分运行
- 16 位架构
- 2 KB 超低漏电 SRAM 用于代码和数据存储
- 高效的代码尺寸架构，将驱动程序、蓝牙低功耗控制器和引导加载程序置于 ROM 中
- 符合 RoHS 标准的封装：
- 4 mm×4 mm RSM VQFN32（10 个通用输入输出引脚（GPIOs））
- 5 mm×5 mm RHB VQFN32（15 个 GPIOs）
- 7 mm×7 mm RGZ VQFN48（31 个 GPIOs）
- 外设：
- 所有数字外设引脚均可路由至任意 GPIO
- 四个通用定时器模块（八个 16 位或四个 32 位定时器，每个均支持脉冲宽度调制（PWM））
- 12 位模数转换器（ADC），200 ksps，8 通道模拟多路复用器
- 连续时间比较器
- 超低功耗模拟比较器
- 可编程电流源
- 通用异步收发传输器（UART）
- 2 个同步串行接口（SSI）（串行外设接口（SPI）、MICROWIRE、德州仪器（TI）接口）
- 集成电路总线（I2C）
- 集成电路内置音频总线（I2S）
- 实时时钟（RTC）
- 高级加密标准 - 128（AES - 128）安全模块
- 真随机数发生器（TRNG）
- 10、15 或 31 个 GPIOs，具体取决于封装选项
- 支持八个电容式感应按键
- 集成温度传感器
- 外部系统：
- 片上内部直流 - 直流（DC - DC）转换器
- 极少的外部组件
- 与 SimpleLink CC2590 和 CC2592 范围扩展器无缝集成
- 在 4 mm×4 mm 和 5 mm×5 mm QFN 封装中与 SimpleLink CC13xx 引脚兼容
- 低功耗：
- 宽电源电压范围：
- 正常工作：1.8 至 3.8 V
- 外部调节器模式：1.7 至 1.95 V
- 工作模式接收（RX）：5.9 mA
- 工作模式发射（TX），0 dBm：6.1 mA
- 工作模式 TX，+5 dBm：9.1 mA
- 工作模式 MCU：61 μA/MHz
- 工作模式 MCU：48.5 CoreMark/mA
- 工作模式传感器控制器：8.2 μA/MHz
- 待机：1 μA（RTC 运行且随机存取存储器（RAM）/中央处理器（CPU）数据保留）
- 关机：100 nA（外部事件唤醒）
- 宽电源电压范围：
- 射频部分：
- 2.4 GHz 射频收发器，符合蓝牙低功耗（BLE）4.2 规范
- 出色的接收器灵敏度（BLE 模式下为 - 97 dBm）、选择性和阻塞性能
- BLE 链路预算为 102 dB
- 可编程输出功率最高可达 +5 dBm
- 单端或差分射频接口
- 适用于符合全球射频法规的系统：
- 欧洲电信标准协会（ETSI）EN 300 328（欧洲）
- EN 300 440 2 类（欧洲）
- 美国联邦通信委员会（FCC）CFR47 第 15 部分（美国）
- 日本无线电工业协会（ARIB）STD - T66（日本）
- 工具和开发环境：
- 全功能、低成本开发套件
- 多种不同射频配置的参考设计
- 数据包嗅探器 PC 软件
- 传感器控制器工作室
- SmartRF 工作室
- SmartRF 闪存编程器 2
- ARM IAR 嵌入式工作台
- 代码调试器工作室
应用领域
- 家庭和建筑自动化
- 联网家电
- 照明
- 门锁
- 网关
- 安全系统
- 工业物流、生产和制造自动化
- 资产跟踪与管理
- 远程显示
- 线缆替代
- 人机界面（HMI）
- 访问控制
- 零售信标
- 广告
- 电子货架标签（ESL）和价格标签
- 销售点和支付系统
- 健康与医疗：
- 温度计
- 血氧饱和度（SpO2）监测仪
- 血糖和血压计
- 体重秤
- 生命体征监测仪
- 助听器
- 活动监测器和健身追踪器
- 心率监测仪
- 跑步传感器
- 骑行传感器
- 运动手表
- 健身器材
- 团队运动器材
- 人机接口设备（HID）遥控器
- 键盘和鼠标
- 游戏
- 配件
- 玩具
- 追踪器
- 行李标签
- 可穿戴设备
