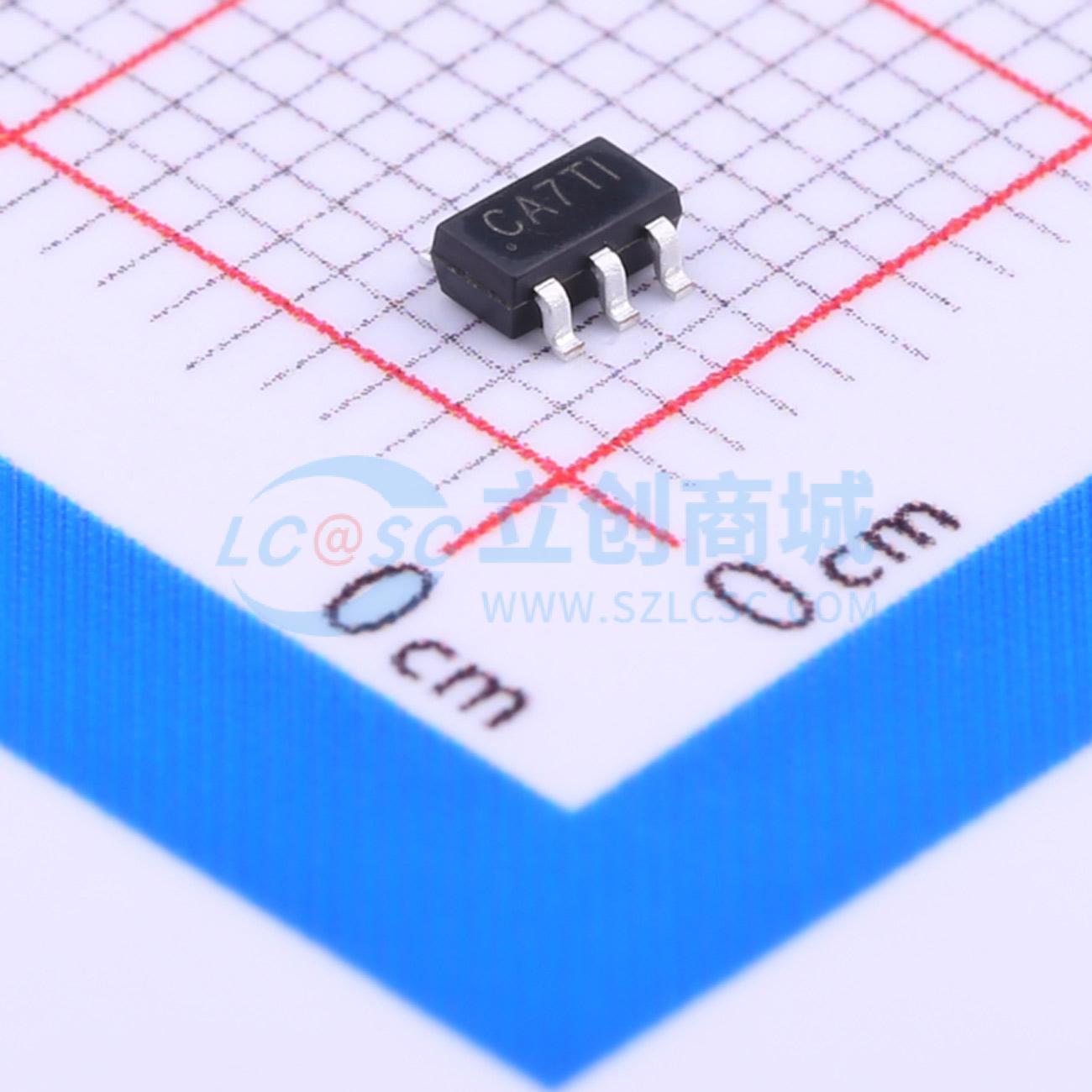

温馨提醒：图片仅供参考，商品以实物为准
SY7208ABC
高效率1MHz 2A升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY7208是一款高效率的升压转换器,具有集成的低导通电阻NMOSFET,宽输入电压范围（3-25V）,最大输出电压25V,1MHz开关频率,高达90%的效率,内置补偿网络,内部软启动,过温保护,欠压锁定保护,1uA关断电流。采用SOT23-6封装,适用于手机、智能手机、PDA、PMP、MP3、数字相机等应用。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7208ABC
- 商品编号
- C80514
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~25V | |
| 输出电压 | 600mV~25V | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY7208是一款高效率的集成NMOSFET电流模式和固定频率升压转换器。SY7208集成了极低Rds-on的NMOSFET和反馈电压，以减少功率损耗并实现高效率。1MHz的工作频率和内部补偿网络最小化了外部元件数量，并减小了L和C值。SOT23-6封装为节省PCB空间和总物料清单成本提供了最佳解决方案。
应用领域
- 白色 LED 显示背光
- 手机和智能手机
- PDA, PMP, MP3
- 数码相机
