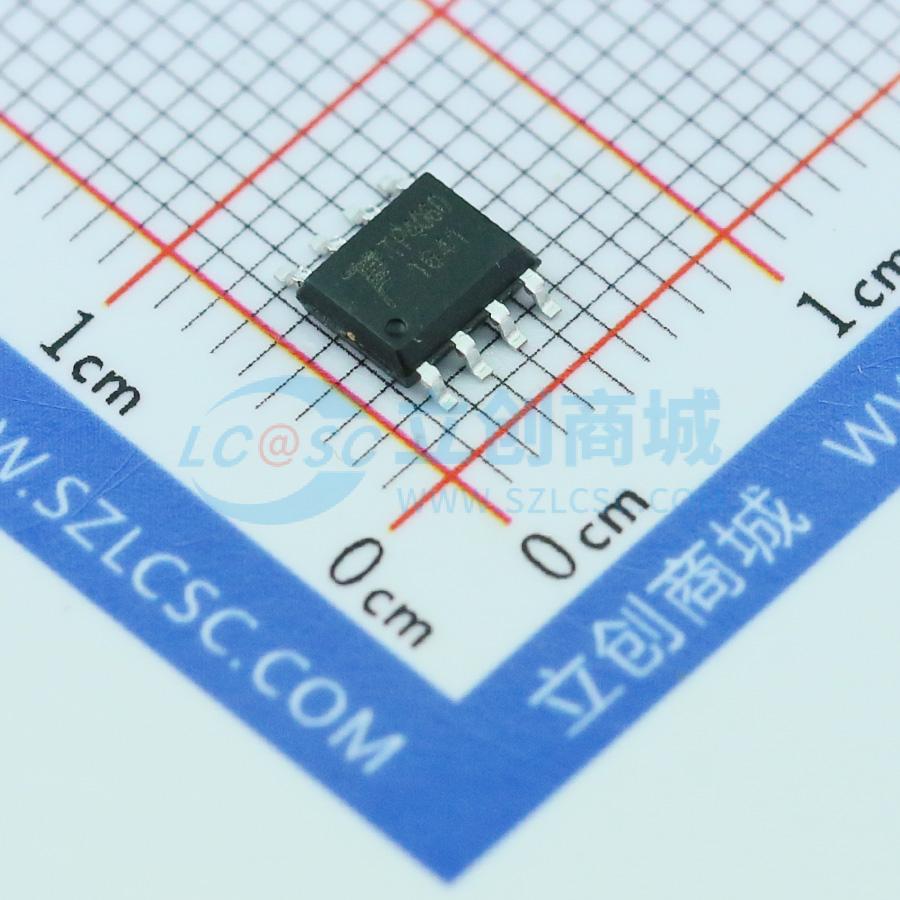

温馨提醒：图片仅供参考，商品以实物为准
TP4060
具备热调节功能的独立线性锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单节锂离子电池充电芯片，正负极反接保护反接，具有更大 800mA 的充电电流
- 品牌名称
- TOPPOWER(南京拓微)
- 商品型号
- TP4060
- 商品编号
- C80365
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 800mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 120uA |
商品概述
TP4060是一款完整的单节锂离子电池恒流/恒压线性充电器，具备反接电池保护功能。其ESOP8封装和较少的外部元件数量，使TP4060非常适合便携式应用。此外，TP4060可在USB和墙上适配器供电下工作。 无需外部感测电阻，由于采用内部PMOSFET架构且具备防止负充电电流电路，也无需阻塞二极管。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压固定为4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的1/10时，TP4060会自动终止充电周期。 当移除输入电源（墙上适配器或USB电源）时，TP4060会自动进入低电流状态，使电池漏电流降至小于2μA。TP4060可进入关断模式，将电源电流降至120μA。其他特性包括电流监测、欠压锁定、自动再充电以及两个状态引脚，用于指示充电终止和输入电压的存在。
商品特性
- 锂离子电池反接保护
- 可编程充电电流高达800mA
- 无需MOSFET、感测电阻或阻塞二极管
- 采用ESOP8封装的完整单节锂离子电池线性充电器
- 具备热调节的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 可直接通过USB端口为单节锂离子电池充电
- 预设4.2V充电电压，精度为1%
- 用于电量计量的充电电流监测输出
- 自动再充电
- 充电状态输出引脚
- C/10充电终止
- 关断模式下电源电流为120μA
- 2.9V涓流充电阈值（TP4060）
- 软启动限制浪涌电流
- 提供ESOP8封装
应用领域
- 手机、个人数字助理（PDA）、MP3播放器
- 充电座和托架
- 蓝牙应用
