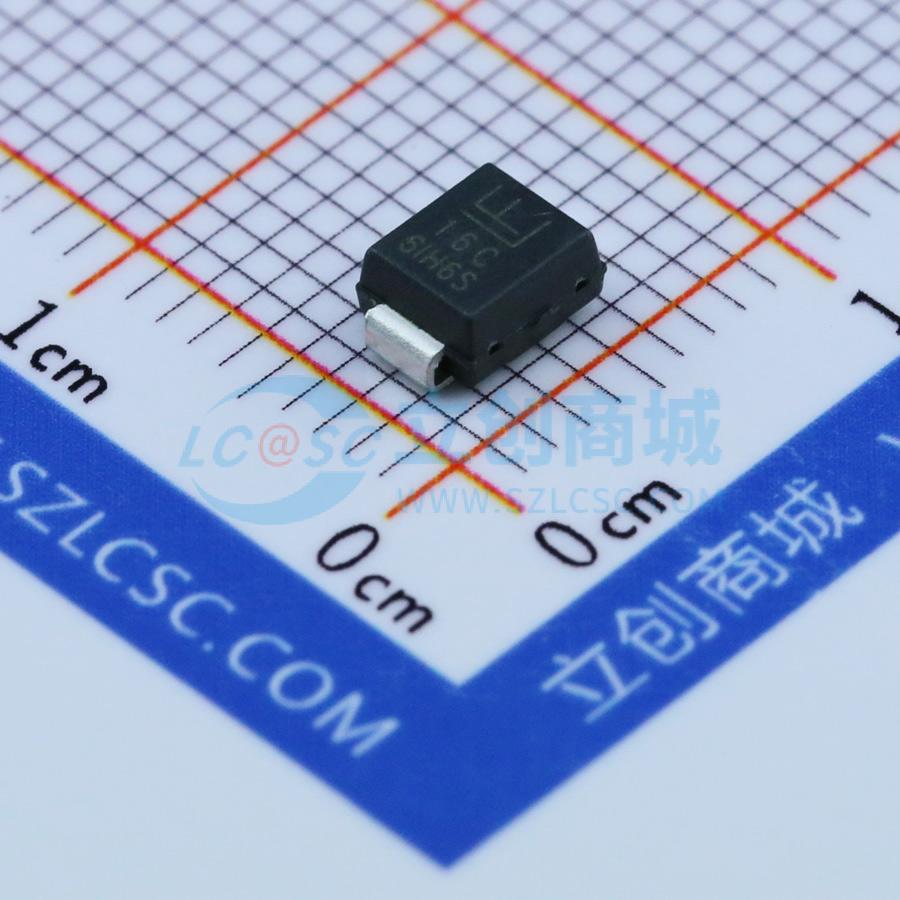

温馨提醒：图片仅供参考，商品以实物为准
P6SMB16CA
双向TVS 13.6V截止 峰值浪涌电流：27.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=16V，Vc=22.5V， Ipp=27.1A 双向
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P6SMB16CA
- 商品编号
- C80386
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13.6V | |
| 钳位电压 | 22.5V | |
| 峰值脉冲电流(Ipp) | 27.1A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6SMB系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 出色的钳位能力
- 低增量浪涌电阻
- 当VBR最小值>12V时，典型反向漏电流（IR）小于1μA
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 典型故障模式为因过压或过流导致短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电（ESD）防护能力为30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 内置应力释放结构
- 快速响应时间：从0V到最小击穿电压（BV min）通常小于1.0ps
- 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 保证可承受高温回流焊：260°C/40秒
- VBR @ T_J = VBR @ 25°Cx(1 + αTx(T_J - 25))
- （αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级为UL标准的V - 0级
- 符合J - STD - 020C标准的MSL 1级，最高无铅峰值温度为260°C
- 采用雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、Vcc总线及其他易受影响电路的保护。
