温馨提醒：图片仅供参考，商品以实物为准

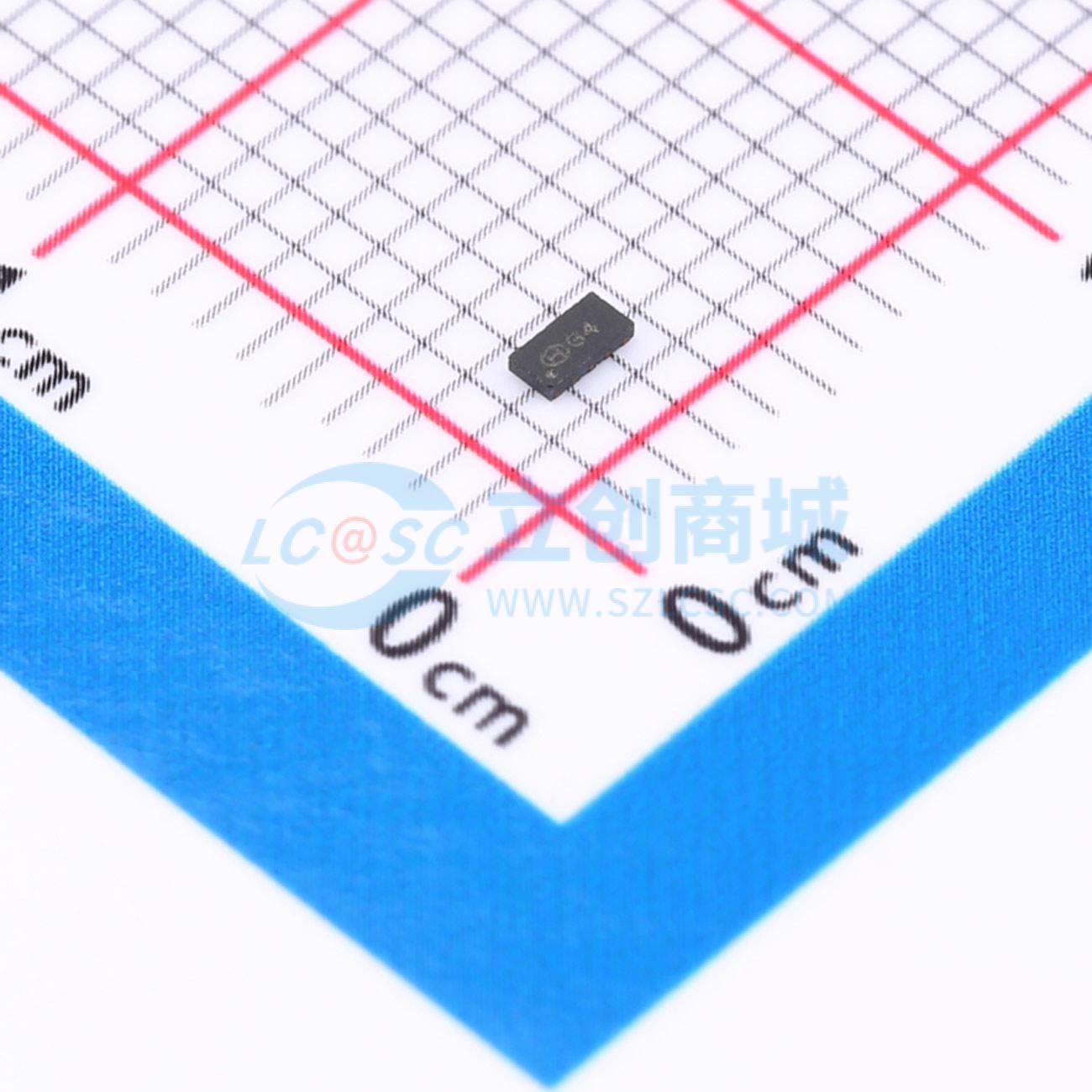

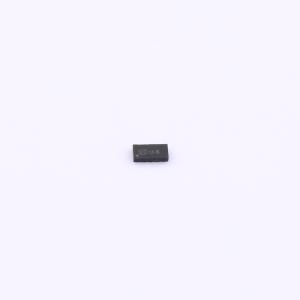

SP0544TUTG

ESD 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP0544T集成了4通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的器件能够安全吸收超过IEC61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。
品牌名称: Littelfuse(美国力特)
商品型号: SP0544TUTG
商品编号: C80234
商品封装: UDFN-10
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

SP0544T集成了4通道超低电容轨到轨二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这款耐用的器件能够安全吸收超过IEC61000 - 4 - 2国际标准规定的最大水平（±8kV接触放电）的重复性ESD冲击，且性能不会下降。极低的负载电容也使其非常适合保护高速信号引脚，如V - By - One、HDMI、USB3.0、USB2.0和IEEE 1394。

商品特性

ESD，IEC61000 - 4 - 2，±72kV接触放电，±25kV空气放电
EFT，IEC61000 - 4 - 4，40A（脉冲宽度tp = 5/50ns）
雷击，IEC61000 - 4 - 5第二版，4A（脉冲宽度tp = 8/20μs）
每个I/O的典型电容低至0.5pF
5V时最大漏电流为1.5μA
无卤、无铅且符合RoHS标准

应用领域

V - By - One
嵌入式DisplayPort
USB 2.0/3.0端口
HDMI
平板显示器
LCD/LED电视
智能手机
移动计算

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	7V
	反向电流(Ir)	1.5uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
