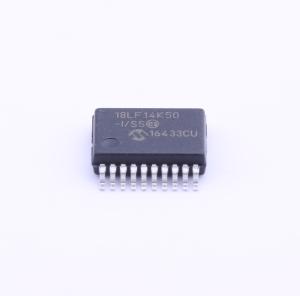

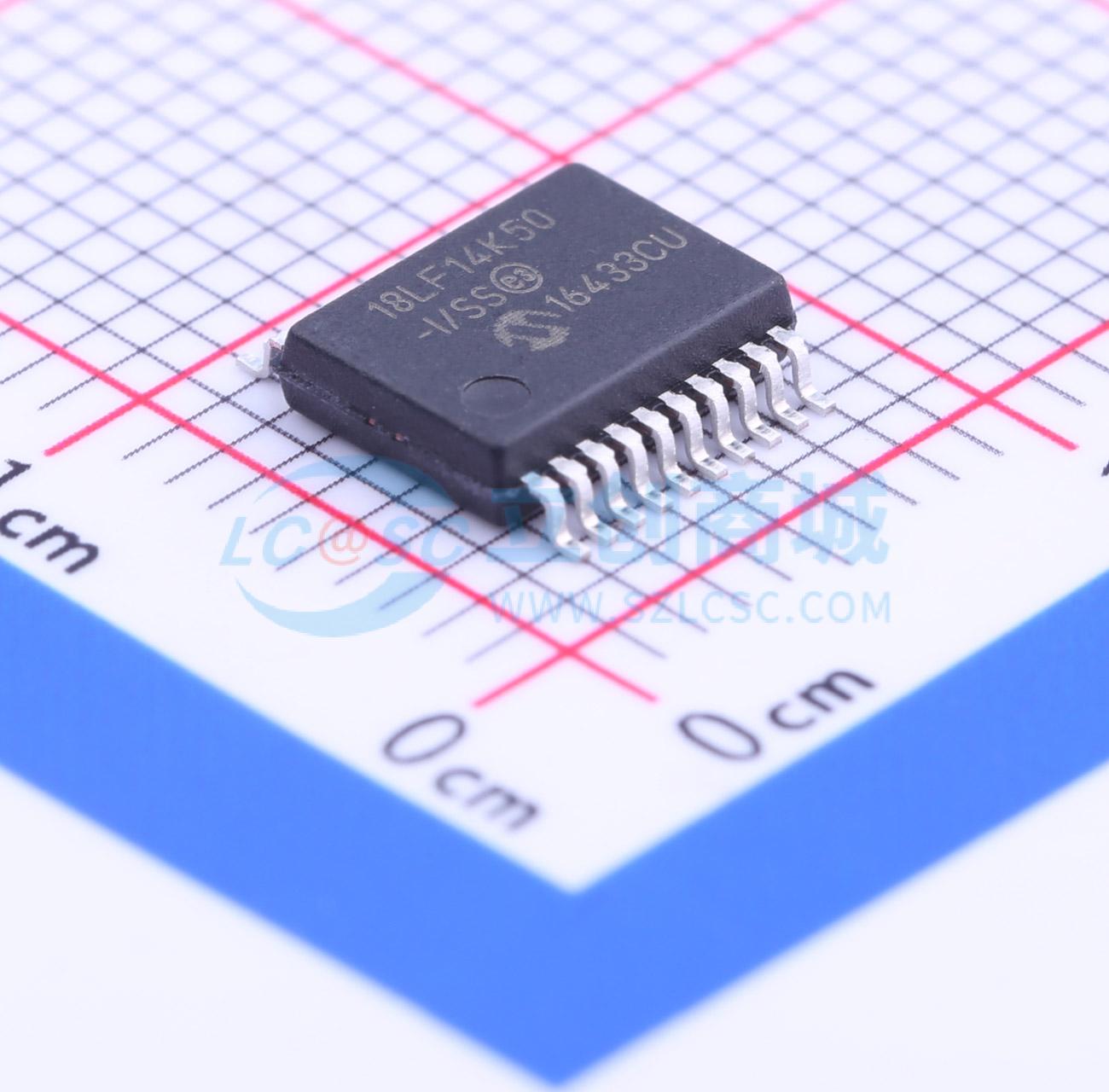

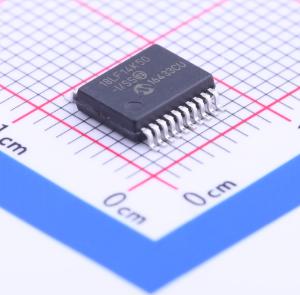

PIC18LF14K50-I/SS
采用nanoWatt XLP级超低功耗 技术的20引脚USB闪存微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：USB V2.0 Compliant SIE。 全速率 (12 Mb/s) 和低速率 (1.5 Mb/s)。 支持控制、中断、同步和批量传输。 支持多达16个端点 (8个双向)。 256字节用于USB的双访问RAM。 D+/D-上的输入变化中断，用于检测与USB主机的物理连接
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC18LF14K50-I/SS
- 商品编号
- C79721
- 商品封装
- SSOP-20-208mil
- 包装方式
- 管装
- 商品毛重
- 0.358克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 16KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 768Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 14 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 堆栈溢出复位；欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；看门狗复位；内置通用定时器；可编程看门狗；外部管脚复位(NRST)；软件复位；集成LDO |
商品概述
PIC18F/LF1XK50是20引脚的USB闪存微控制器，采用了纳瓦特级超低功耗（nanoWatt XLP）技术。该微控制器的通用串行总线符合USB V2.0标准，支持全速（12 Mb/s）和低速（1.5 Mb/s），支持控制、中断、同步和批量传输，最多支持16个端点（8个双向），有256字节的双访问RAM用于USB。其高性能RISC CPU采用C编译器优化架构，有可选扩展指令集、256字节数据EEPROM、最多16K字节线性程序内存寻址和最多768字节线性数据内存寻址，中断有优先级，还有8×8单周期硬件乘法器。灵活的振荡器结构可让CPU分频运行，有16 MHz内部振荡器模块，软件可选频率31 kHz至16 MHz，配合PLL可提供31 kHz至32 MHz的时钟速度，用户可调节以补偿频率漂移，有四种晶体模式和外部时钟模式，最高可达48 MHz，还有4X锁相环（PLL）、使用Timer1的32 kHz辅助振荡器、故障安全时钟监视器和双速振荡器启动功能。特殊微控制器特性包括PIC18F1XK50可在5.5V下全电压运行，PIC18LF1XK50可在1.8V - 3.6V运行，可在软件控制下自编程，有可编程欠压复位（BOR）及软件使能选项和扩展看门狗定时器。
商品特性
- 通用串行总线特性：符合USB V2.0标准的SIE；支持全速（12 Mb/s）和低速（1.5 Mb/s）；支持控制、中断、同步和批量传输；最多支持16个端点（8个双向）；256字节双访问RAM用于USB；D+/D-输入变化中断用于检测与USB主机的物理连接
- 高性能RISC CPU：C编译器优化架构，可选扩展指令集优化可重入代码，256字节数据EEPROM，最多16K字节线性程序内存寻址，最多768字节线性数据内存寻址；中断有优先级；8×8单周期硬件乘法器
- 灵活的振荡器结构：CPU分频使核心运行慢于USB外设；16 MHz内部振荡器模块，软件可选31 kHz至16 MHz频率，配合PLL可提供31 kHz至32 MHz时钟速度，用户可调节补偿频率漂移；四种晶体模式和外部时钟模式，最高可达48 MHz；4X锁相环（PLL）；使用Timer1的32 kHz辅助振荡器；故障安全时钟监视器；双速振荡器启动
- 特殊微控制器特性：PIC18F1XK50可在5.5V下全电压运行，PIC18LF1XK50可在1.8V - 3.6V运行；可在软件控制下自编程；可编程欠压复位（BOR），有软件使能选项；扩展看门狗定时器
