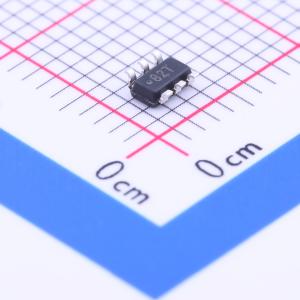

温馨提醒：图片仅供参考，商品以实物为准
ADC121S101CIMF/NOPB
单通道、0.5至1Msps、12位模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC121S101 单通道、0.5Msps 至 1Msps、12 位模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC121S101CIMF/NOPB
- 商品编号
- C74860
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.4LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 72dB | |
| 时钟频率(fc) | 25kHz~20MHz | |
| ADC架构 | SAR | |
| 静态电流 | 500nA |
商品概述
ADC121S101 是一款低功耗、单通道 CMOS 12 位模数转换器（ADC），具有高速串行接口。与仅在单一采样率下指定性能的传统做法不同，ADC121S101 在 500 ksps 至 1 Msps 的采样率范围内完全符合规格。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。输出的串行数据为纯二进制格式，兼容 SPI™、QSPI™、MICROWIRE 和多种常见的 DSP 串行接口标准。ADC121S101 可在 2.7 V 至 5.25 V 的单电源电压范围内工作。使用 3 V 或 5 V 电源时，正常功耗分别为 2 mW 和 10 mW。掉电功能可将功耗降低至低至 2.6 uW（5 V 电源）。ADC121S101 采用 6 引脚 WSON 和 SOT-23 封装。其工作温度范围为 -40℃ 至 125℃。
商品特性
- 在一系列采样率范围内指定
- 6引脚WSON和SOT-23封装
- 可变电源管理
- 单电源供电，电压范围2.7V至5.25V
- 兼容SPI、QSPI、MICROWIRE和DSP
- 符合AEC-Q100 一级标准
- DNL：+0.5/-0.3 LSB（典型值）
- INL：±0.40 LSB（典型值）
- 功耗：
- 3V供电：2mW（典型值）
- 5V供电：10mW（典型值）
应用领域
- 便携式系统
- 远程数据采集
- 仪器和控制系统
- 汽车
