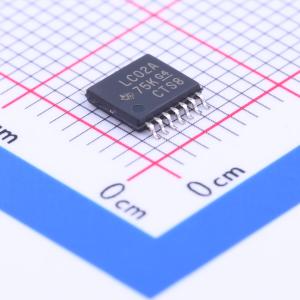

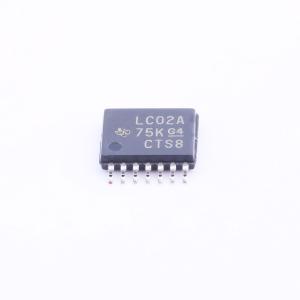

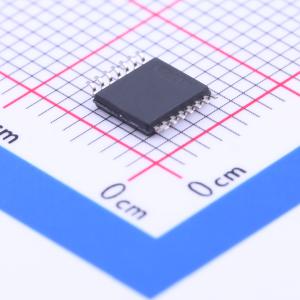

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC02APWR
四路 2 输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC02A 4 通道、双输入、1.5V 至 3.6V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC02APWR
- 商品编号
- C75069
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN54LVC02A与SN74LVC02A为四路2输入正或非门器件，SN54LVC02A设计用于2.7V至3.6V VCC工作，SN74LVC02A设计用于1.65V至3.6V VCC工作。器件在正逻辑下实现布尔功能Y = 非(A + B) 或 Y = 非(A) · 非(B)，输入可由3.3V或5V器件驱动，可在混合电压系统环境中作为转换器使用。所有未使用的输入必须保持接VCC或GND，以保证器件正常工作，该器件提供多种封装可选，部分引脚无内部连接。
商品特性
- SN74LVC02A工作电压范围1.65V~3.6V，SN54LVC02A工作电压范围2.7V~3.6V
- 支持三种工作温度范围：-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为4.4ns
- VCC=3.3V、环境温度25℃时，典型输出接地反弹V_OLP小于0.8V
- VCC=3.3V、环境温度25℃时，典型输出VOH下冲V_OHV大于2V
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护符合JESD 22标准，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V
应用领域
- 混合3.3V/5V电压系统的电平转换
- 数字逻辑电路的逻辑运算处理
