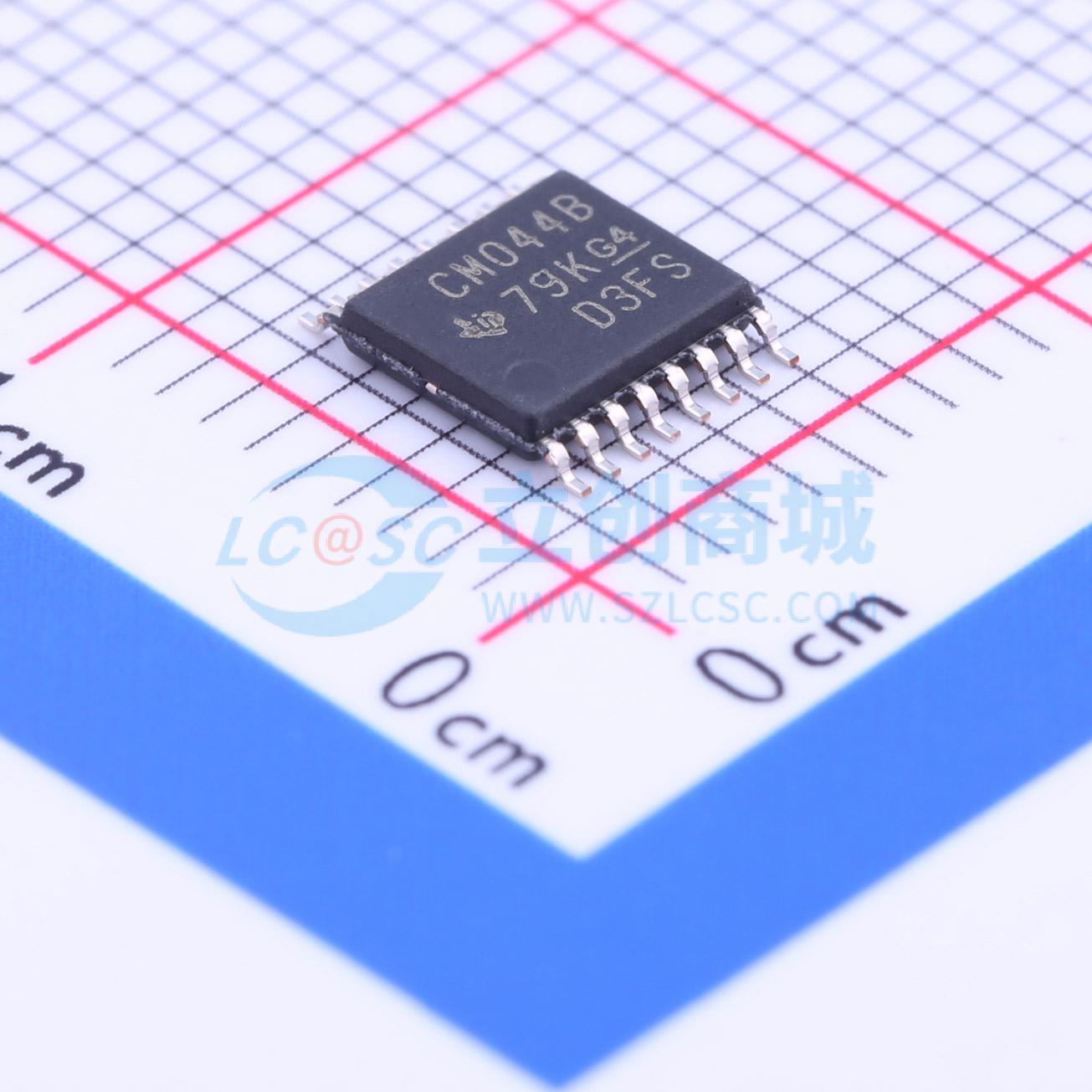

温馨提醒：图片仅供参考，商品以实物为准

CD4044BPWR

三态输出S-R锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4044B 具有三态输出的 CMOS 四路与非 R/S 锁存器
品牌名称: TI(德州仪器)
商品型号: CD4044BPWR
商品编号: C74801
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

CMOS四路三态R/S锁存器，为高压型，额定值20V，包含CD4043B四路或非R/S锁存器与CD4044B四路与非R/S锁存器。CD4043B为四路交叉耦合三态CMOS或非锁存器，CD4044B为四路交叉耦合三态CMOS与非锁存器。每个锁存器带有独立的Q输出，以及独立的置位、复位输入，Q输出由公共使能输入控制。使能输入为逻辑1或高电平时，将锁存器状态连接至Q输出；使能输入为逻辑0或低电平时，将锁存器状态与Q输出断开，使Q输出处于开路状态，开路特性可实现输出共总线化。该器件提供多种封装规格，包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄收缩小外形封装。

商品特性

带公共输出使能的三态输出
每个锁存器配备独立的置位和复位输入
提供或非、与非两种配置
支持5V、10V、15V参数额定值
具备标准化对称输出特性
20V下静态电流100%测试
全封装温度范围内，18V下最大输入电流为1μA；18V、25℃下最大输入电流为100nA
全封装温度范围内的噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
符合B系列CMOS器件描述规范的所有要求

应用领域

多寄存器系统中的保持寄存器
带输出使能的四位独立存储
选通寄存器
通用数字逻辑
CD4043B适用于正逻辑系统
CD4044B适用于负逻辑系统

	属性	参数值
	商品目录	锁存器
	逻辑类型	SR锁存器
	输出类型	三态
	工作电压	3V~18V
	通道数	4
	拉电流(IOH)	6.8mA
	灌电流(IOL)	6.8mA

	属性	参数值
	传播延迟(tpd)	50ns
	系列	4000B
	工作温度	-55℃~+125℃
	建立时间	-
	保持时间	-
	静态电流(Iq)	1uA
