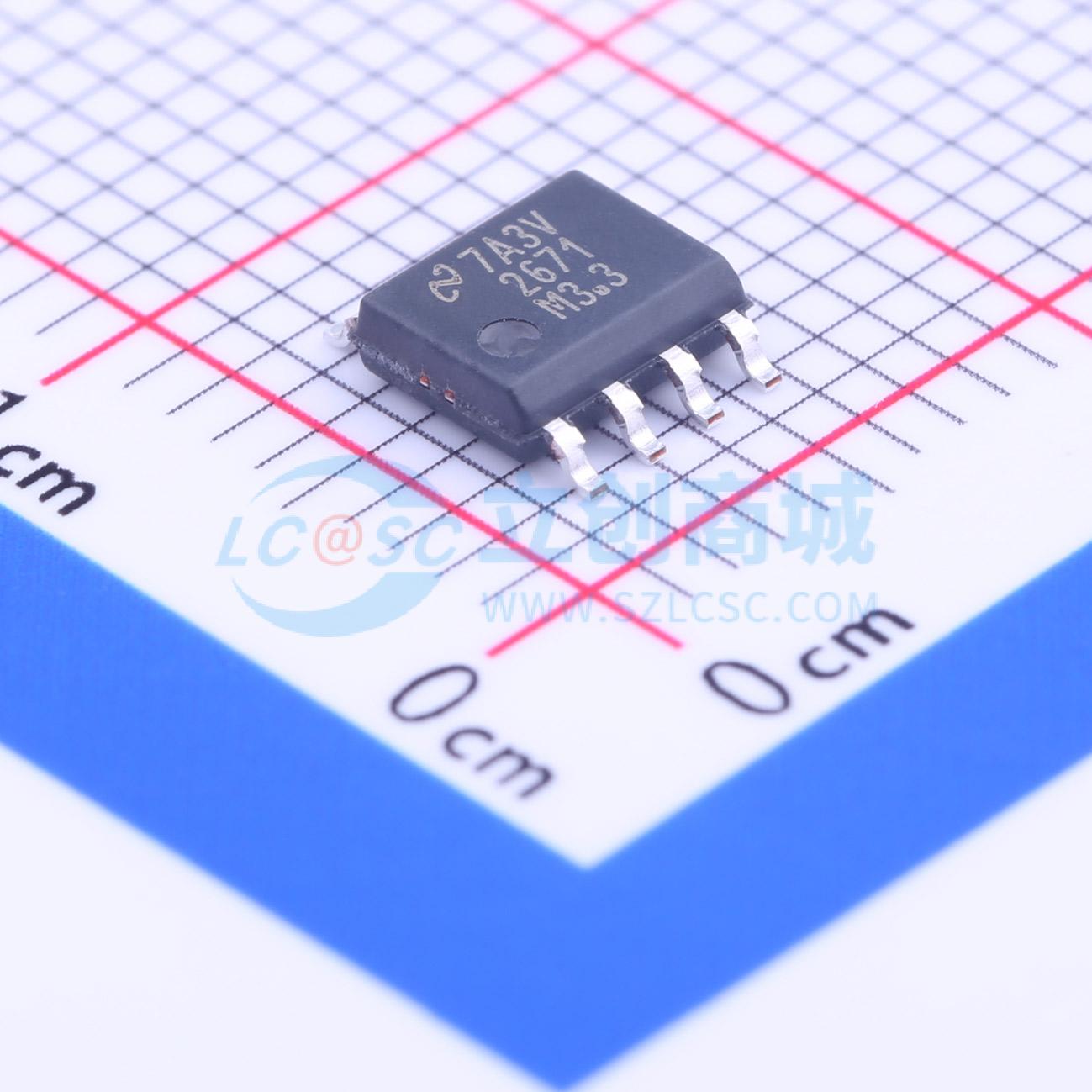

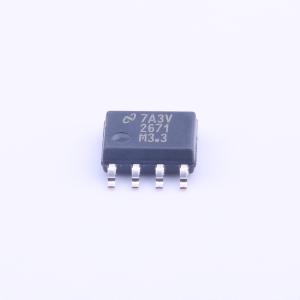

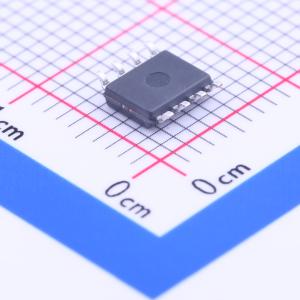

LM2671M-3.3/NOPB

LM2671系列稳压器是采用LMDMOS工艺制造的单片集成电路。这些稳压器提供了降压（buck）开关稳压器所需的所有主动功能，能够以优异的线性和负载调节驱动500 mA的负载电流。这些器件提供固定输出电压3.3 V、5 V、12 V版本以及可调输出版本。

这些稳压器仅需少量外部元件即可使用，并且包括专利的内部频率补偿、固定频率振荡器、外部关断、软启动和频率同步等功能。

LM2671系列的工作开关频率为260 kHz，因此允许比低频开关稳压器所需的滤波元件更小。由于其非常高的效率（>90%），印制电路板上的铜迹线是唯一需要的散热方式。

多家制造商提供了与LM2671配套使用的标准电感器。这一特点极大地简化了使用这些先进IC设计开关电源的过程。数据表中还包括用于在开关电源中工作的二极管和电容器的选择指南。

其他特性包括在指定输入电压和输出负载条件下，输出电压的容差保证为±1.5%，振荡器频率的容差为±10%。外部关断功能通常具有50 μA的待机电流。输出开关包括电流限制以及故障条件下的热关断，提供全面保护。

• 效率高达96%
• 提供8引脚SOIC、PDIP和WSON封装
• 设计简单易用
• 仅需5个外部元件
• 使用现成的标准电感器
• 3.3V、5V、12V及可调输出版本
• 可调版本的输出电压范围：1.21V至37V
• 确保在输入和负载条件下最大输出电压容差为±1.5%
• 输出负载电流500mA
• 0.25Ω DMOS输出开关
• 宽输入电压范围：8V至40V
• 260kHz固定频率内部振荡器
• TTL关断功能，低功耗待机模式
• 软启动和频率同步
• 热关断和电流限制保护
