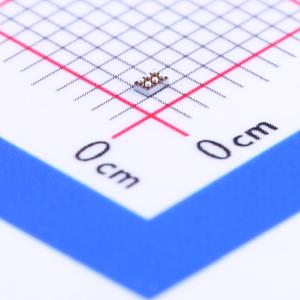

TPS61046YFFT

28V输出升压转换器

描述: TPS61046 是一款高度集成的升压转换器,设计用于需要高电压和小型解决方案的应用,如 PMOLED 面板和传感器模块。它可以输出高达 28V 的电压,适用于锂离子电池或两节串联的碱性电池。该器件集成了 30V 功率开关、输入/输出隔离开关和功率二极管。它具有 900mA 的典型开关电流限制,开关频率为 1.0MHz,允许使用小型外部组件。内部默认设置为 12V 输出电压,只需三个外部组件即可实现 12V 输出电压。此外,该器件还具有输出短路保护、输出过压保护和热关断保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS61046YFFT
商品编号: C73658
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS61046是一款高度集成的升压转换器，专为需要高电压和极小解决方案尺寸的应用设计，例如PMOLED面板和传感器模块。TPS61046集成了30V功率开关、输入/输出隔离开关和功率二极管。它可以从锂离子电池或两节串联碱性电池的输入提供高达28V的输出。

TPS61046的工作开关频率为1.0MHz。这允许使用小型外部组件。通过将FB引脚连接到VIN引脚，TPS61046内部默认设置为12V输出电压。因此，只需三个外部组件即可获得12V输出电压。结合WCSP封装，TPS61046提供了非常小的整体解决方案尺寸。TPS61046具有典型的900mA开关电流限制。它内置了10毫秒软启动时间以最小化浪涌电流。当TPS61046处于关断模式时，隔离开关会断开输出与输入之间的连接以减小漏电流。TPS61046还实现了输出短路保护、输出过压保护和热关断功能。

TPS61046采用6引脚0.80毫米x 1.20毫米WCSP封装。

应用领域

PMOLED电源供应
可穿戴设备
便携式医疗设备
传感器电源供应

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.8V~5.5V
	输出电压	4.5V~28V
	输出电流	-
	开关频率	1.05MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
