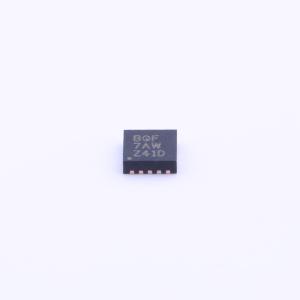

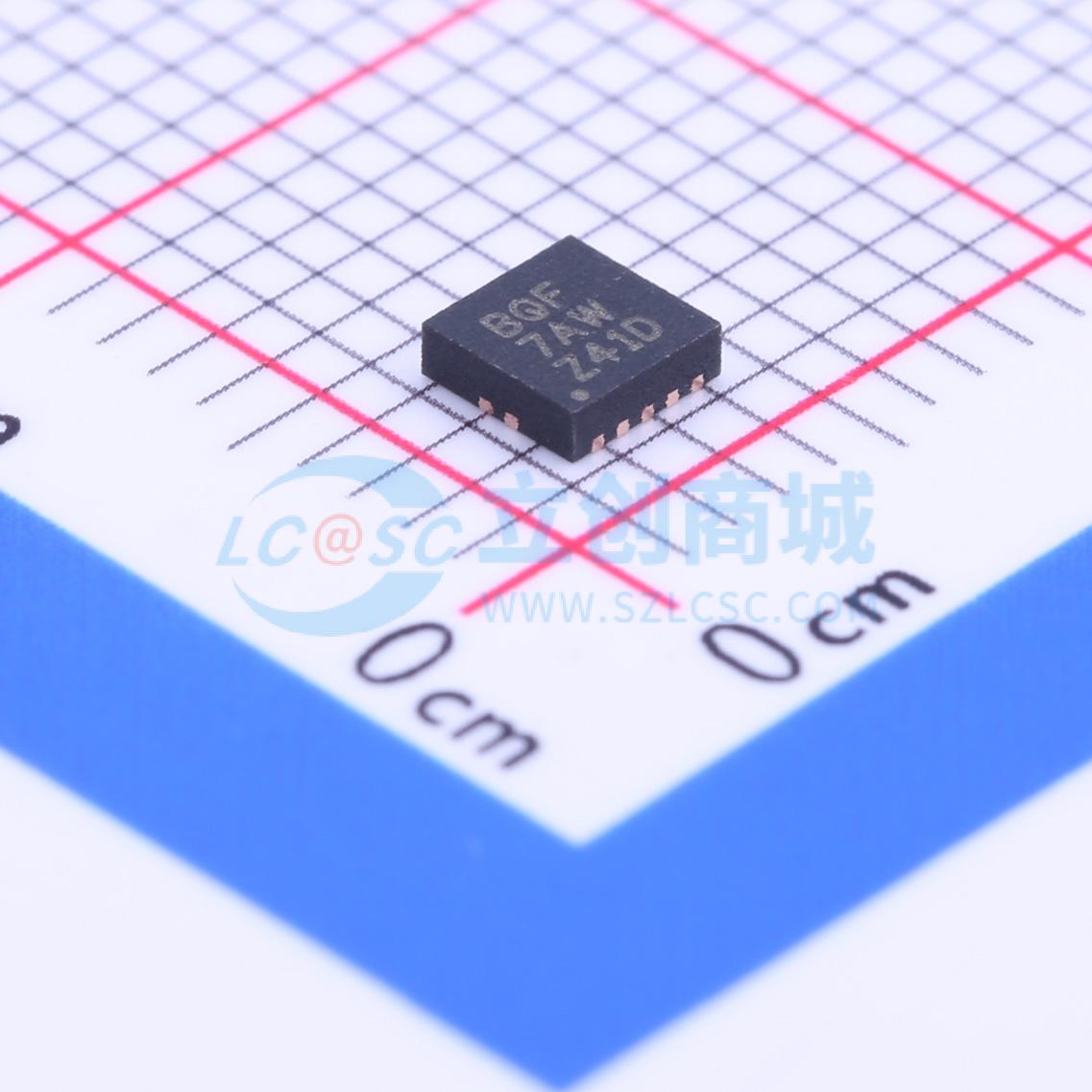

TPS62420DRCR

2.25 MHz 600 mA 和 1000 mA 双路同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62420是一款高效率的双路同步降压DC-DC转换器,适用于便携式设备。它提供两个独立的输出电压轨,由1节锂离子电池或3节镍氢/镍镉电池供电。该设备也适用于标准3.3 V或5 V电压轨。输入电压范围为2.5 V至6 V,固定开关频率为2.25MHz,输出电流分别为600mA和1000mA。输出电压可调范围为0.6 V至VIN。该设备支持动态电压调节,轻载时进入节能模式,保持高效率。具有180°相移操作,降低输入电流纹波。工作温度范围为-40°C至85°C。
品牌名称: TI(德州仪器)
商品型号: TPS62420DRCR
商品编号: C74233
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS6242x 设备是一款同步双降压 DC-DC 转换器。它提供两个由单节锂离子电池或三节镍氢/镍镉电池供电的独立输出电压轨。该设备也适用于从标准 3.3V 或 5V 电压轨供电。其输入电压范围为 2.5V 至 6V，非常适合智能手机、PDA 和其他便携式设备等电池供电的便携式应用。

借助 EasyScale 串行接口，可以在运行过程中修改输出电压。因此，它支持低功耗 DSP 和处理器的动态电压调节。TPS6242x 在 2.25MHz 的固定开关频率下工作，并在轻负载电流时进入节能模式，以在整个负载电流范围内保持高效率。对于低噪声应用，可以通过将 MODE/DATA 引脚拉高来强制设备进入固定频率 PWM 模式。在关断模式下，电流消耗降至 1.2μA。该设备允许使用小型电感和电容来实现小尺寸解决方案。

TPS6242x 的工作温度范围为 -40°C 臖 85°C。它采用 10 引脚无引线封装（3 mm x 3 mm VSON）。

商品特性

高效，最高可达95%
VIN范围从2.5V到6V
2.25MHz固定频率工作
输出电流600mA和1000mA
可调输出电压从0.6V到VIN
引脚可选输出电压
支持简单的动态电压调节
可选EasyScale单引脚串行接口用于动态输出电压调整
轻负载电流下的节能模式
180°反相操作
PWM模式下输出电压精度典型值±1%
两个转换器的静态电流32μA
100%占空比以实现最低压降
提供10引脚VSON（3 mm x 3 mm）封装

应用领域

手机、智能手机
PDA，掌上电脑
OMAP 和低功耗DSP供应
便携式媒体播放器
数字收音机
数码相机

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交72单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	600mV~6V
	输出电流	600mA；1A
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	32uA
	开关管(内置/外置)	内置
	输出类型	可调
