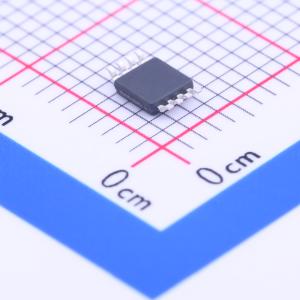

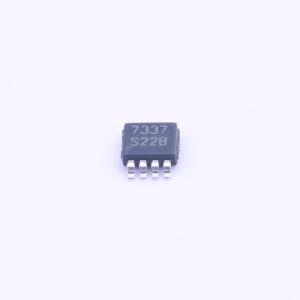

温馨提醒：图片仅供参考，商品以实物为准

LM2698MM-ADJ/NOPB

LM2698升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2698是一款通用PWM升压转换器,具有1.9A、18V、0.2Ω的内部开关。它可以在2.2V至12V的输入电压范围内工作,输出电压范围为2.2V至17V。开关频率可在600kHz至1.25MHz之间调整。该器件采用8引脚VSSOP封装。
品牌名称: TI(德州仪器)
商品型号: LM2698MM-ADJ/NOPB
商品编号: C74514
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

LM2698器件是一款通用PWM升压转换器。1.9 A、18 V、0.2 Ω的内部开关使LM2698能够高效地将功率转换为2.2 V至17 V的输出电压。它可以在低至2.2 V、高至12 V的输入电压下工作。电流模式架构在器件2.2 V至12 V的输入电压范围内提供出色的线性和负载调节能力，以及简单的频率补偿。LM2698树立了功率密度的标准，能够在5 V输入下提供400 mA的12 V输出。LM2698还可用于反激式或SEPIC拓扑结构。 LM2698 SIMPLE SWITCHER具有引脚可选的600 kHz或1.25 MHz开关频率。这提高了元件选择和滤波技术的灵活性。设有关断引脚，可使器件暂停工作，并将静态电流降至5 μA。外部补偿引脚使用户能够灵活设置频率补偿，从而可以在输出端使用小型、低ESR陶瓷电容器。提供Switchers Made Simple软件，以确保快速、轻松且可靠的设计。LM2698采用薄型8引脚VSSOP (DGK)封装。

商品特性

1.9 A、0.2 Ω内部开关（典型值）
低至2.2 V的工作电压
600 kHz至1.25 MHz可调频率工作
Switchers Made Simple软件
8引脚VSSOP封装

应用领域

3.3 V至5 V和5 V至12 V转换
分布式电源
机顶盒
DSL调制解调器
诊断医疗仪器
升压转换器
反激式转换器
SEPIC转换器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.2V~12V
	输出电压	2.2V~17.5V
	输出电流	-
	开关频率	600kHz；1.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反激式
	静态电流(Iq)	5uA
	开关管(内置/外置)	内置
	输出类型	可调
