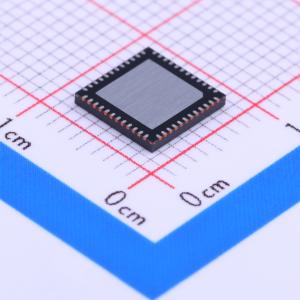

温馨提醒：图片仅供参考，商品以实物为准
MSP430F5340IRGZR
具有 64KB 闪存、6KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU
- 描述
- MSP430F5340 具有 64KB 闪存、6KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C 和硬件乘法器的 25MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430F5340IRGZR
- 商品编号
- C74572
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPUXV2 | |
| CPU最大主频 | 25MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 6KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TI的MSP系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的各种外设。该架构结合了多种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。微控制器具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于最大程度地提高代码效率。数字控制振荡器（DCO）允许微控制器从低功耗模式唤醒至活动模式仅需3.5 μs（典型值）。
MSP430F534X MCU配置包括四个16位定时器、高性能12位ADC、两个USCI、硬件乘法器、DMA、带有报警功能的RTC模块以及38个I/O引脚。
商品特性
- 低供电电压范围：3.6 V 至 1.8 V
- 超低功耗 - 活动模式 (AM)：
- 所有系统时钟激活 - 8 MHz, 3 V, Flash 程序执行时为 290 μA/MHz（典型值）
- 8 MHz, 3 V, RAM 程序执行时为 150 μA/MHz（典型值）
- 待机模式 (LPM3)：
- 实时时钟 (RTC) 带晶振、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：2.2 V 时 1.9 μA，3 V 时 2.1 μA（典型值）
- 低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器运行，全 RAM 保持，快速唤醒：3 V 时 1.4 μA（典型值）
- 关闭模式 (LPM4)：
- 全 RAM 保持，电源监控器运行，快速唤醒：3 V 时 1.1 μA（典型值）
- 停机模式 (LPM4.5)：
- 3 V 时 0.18 μA（典型值）
- 从待机模式唤醒时间：3.5 μs（典型值）
- 16 位 RISC 架构，扩展内存，最高 25 MHz 系统时钟
- 灵活的电源管理系统：
- 完全集成的 LDO，可编程调节核心供电电压
- 电源电压监督、监测和欠压保护
- 统一时钟系统：
- FLL 控制环路用于频率稳定
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部参考源 (REFO)
- 32 kHz 看门狗晶振 (XT1)
- 高频晶振最高 32 MHz (XT2)
- 16 位定时器 TA0，Timer_A 带五个捕获/比较寄存器
- 16 位定时器 TA1，Timer_A 带三个捕获/比较寄存器
- 16 位定时器 TA2，Timer_A 带三个捕获/比较寄存器
- 16 位定时器 TB0，Timer_B 带七个捕获/比较影子寄存器
- 两个通用串行通信接口 (USCIs)：
- USCI_A0 和 USCI_A1 各支持：
- 增强型 UART，带自动波特率检测
- IrDA 编码器和解码器
- 同步 SPI
- USCI_B0 和 USCI_B1 各支持：
- I2C
- 同步 SPI
- USCI_A0 和 USCI_A1 各支持：
- 12 位模数转换器 (ADC)，带内部参考、采样保持和自动扫描功能
- 比较器
- 硬件乘法器支持 32 位运算
- 串行板载编程，无需外部编程电压
- 3 通道内部 DMA
- 基本定时器带 RTC 功能
- 设备对比总结了可用的系列成员
应用领域
- 模拟传感器系统
- 数字传感器系统
- 数据记录仪
- 通用应用
