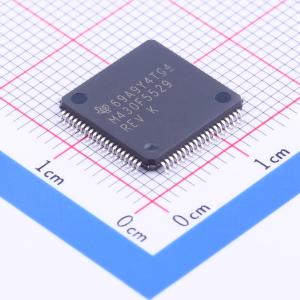

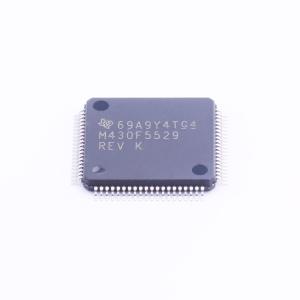

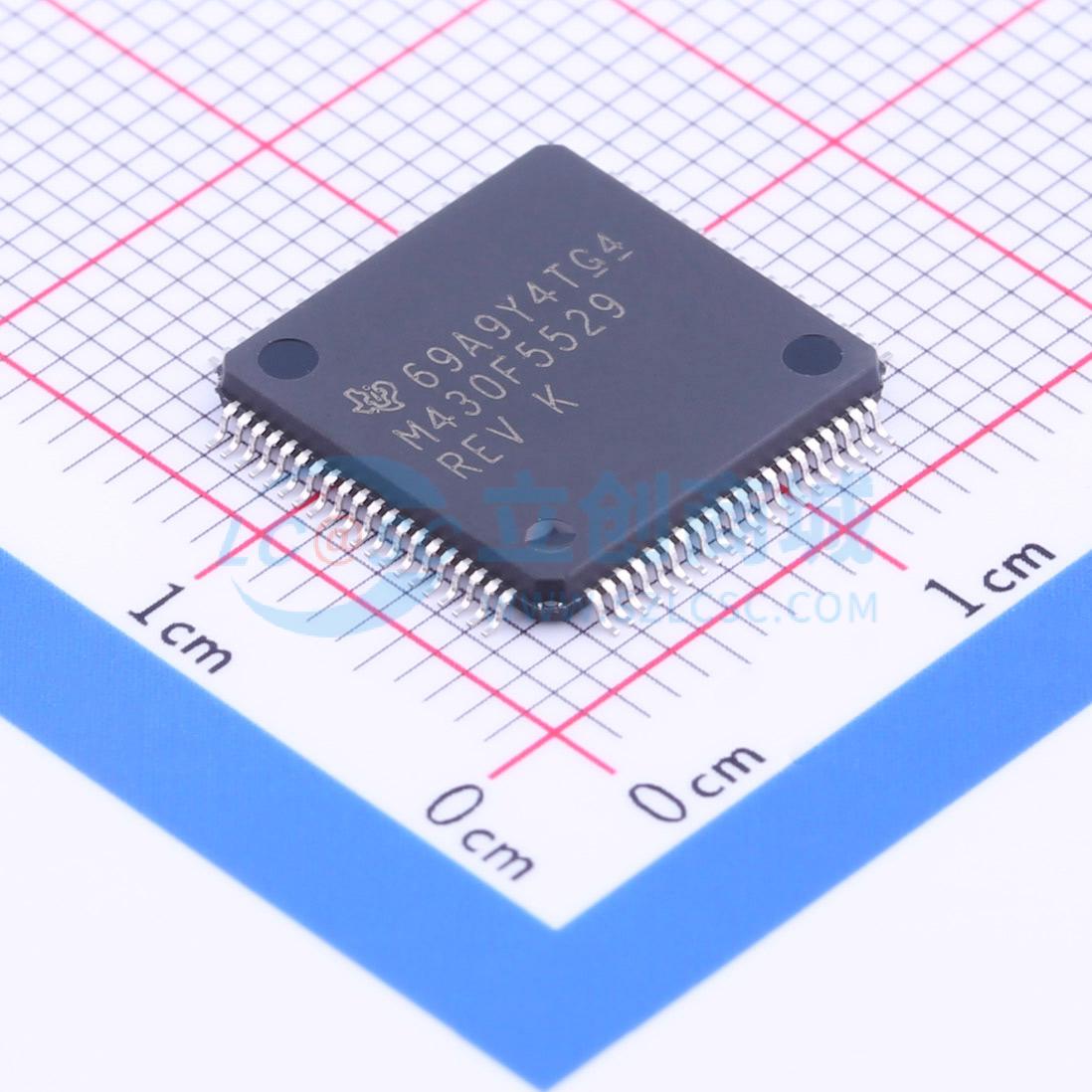

MSP430F5529IPN

具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F5529 具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5529IPN
商品编号: C75712
商品封装: LQFP-80(12x12)
包装方式: 托盘
商品毛重: 0.932克(g)

商品参数

商品概述

超低功耗微控制器包含数个采用外设集的器件，可广泛应用于各种应用。此架构与多种低功耗模式配合使用，是延长便携式测量应用电池寿命的最优选择。该微控制器具有一个强大的16位精简指令集(RISC)CPU，使用16位寄存器以及常数发生器，以便获得最高编码效率。此数控振荡器(DCO)可使器件在3.5μs（典型值）内从低功耗模式唤醒至激活模式。 MSP430F5529、MSP430F5527、MSP430F5525和MSP430F5521微控制器具有支持USB2.0的集成USB和PHY、4个16位计时器、1个高性能12位模数转换器(ADC)、2个USCI、1个硬件乘法器、DMA、1个带有警报功能的RTC模块和63个I/O引脚。MSP430F5528、MSP430F5526、MSP430F5524和MSP430F5522微控制器包含同样的外设，但具有47个I/O引脚。 MSP430F5519、MSP430F5517和MSP430F5515微控制器具有支持USB2.0的集成USB和PHY、4个16位计时器、2个USCI、1个硬件乘法器、DMA、1个带有警报功能的RTC模块和63个I/O引脚。MSP430F5514和MSP430FF5513微控制器包含同样的外设，但具有47个I/O引脚。典型应用包括需要与多种USB主机连接的模拟和数字传感器系统、数据记录器和其它应用。

商品特性

低电源电压范围：从3.6V低至1.8V
超低功耗
激活模式(AM)：
- 所有系统时钟激活：8MHz时为290μA/MHz、3.0V、闪存程序执行（典型值）；8MHz时为150μA/MHz、3.0V、RAM程序执行（典型值）
待机模式(LPM3)：
- 含晶体的实时时钟(RTC)、看门狗、电源监控器可用、完全RAM保持、快速唤醒：2.2V时为1.9μA，3.0V时为2.1μA（典型值）
- 低功耗振荡器(VLO)、通用计数器、看门狗、电源监控器可用、完全RAM保持、快速唤醒：3.0V时为1.4μA（典型值）
关闭模式(LPM4)：
- 完全RAM保持、电源监视器可用、快速唤醒：3.0V时为1.1μA（典型值）
关断模式(LPM45)：
- 3.0V时为0.18μA（典型值）
在3.5μs（典型值）内从待机模式唤醒
16位精简指令集计算机(RISC)架构，扩展内存，高达25MHz的系统时钟
灵活的电源管理系统
内置可编程的低压降稳压器(LDO)电源电压监控、监视和临时限电
统一时钟系统
针对频率稳定的锁相环(FLL)控制环路
低功耗低频内部时钟源(VLO)

应用领域

模拟和数字传感器系统
数据记录器
连接到USB主机

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	10KB

	属性	参数值
	EEPROM容量	-
	I/O数量	63
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
