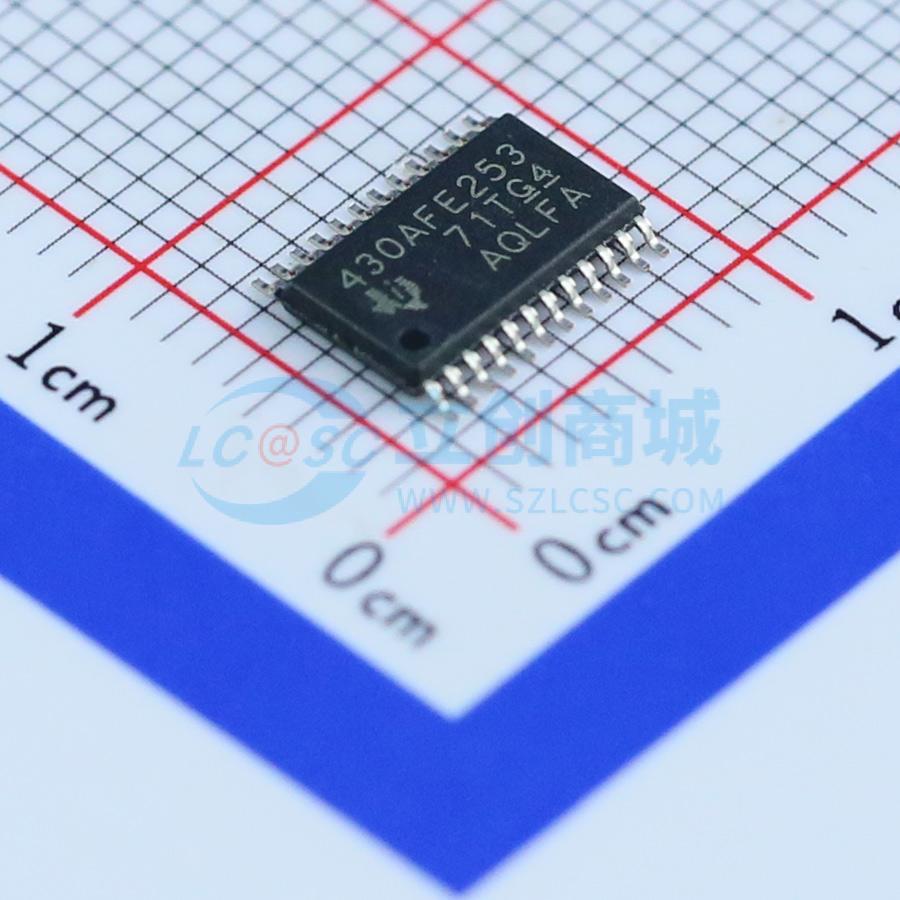

MSP430AFE253IPWR

MSP430系列超低功率微控制器包含几个器件，这些器件特有针对多种应用的不同的外设集。这种架构与5种低功耗模式相组合，专为在便携式测量应用中延长电池使用寿命而优化。该器件具有一个强大的16位RISC CPU，16位寄存器和有助于获得最大编码效率的常数发生器。数字控制振荡器(DCO)可在不到1µs的时间里完成从低功耗模式至运行模式的唤醒。

MSP430AFE2x3器件是超低功耗混合信号微控制器，集成了三个独立的24位三角积分A/D转换器、一个16位定时器、一个16位硬件乘法器、USART通信接口、安全装置定时器和11个I/O引脚。

除了仅集成了两个24位三角积分A/D转换器之外，MSP430AFE2x2器件与MSP430AFE2x3完全一样。

除了仅集成了一个24位三角积分A/D转换器之外，MSP430AFE2x1器件与MSP430AFE2x3完全一样。

MSP430 CPU具有一种16位RISC架构，对于应用而言是高度透明的。所有的操作（程序流指令除外）均作为寄存器操作与用于源操作数的7种寻址模式和用于目的操作数的4种寻址模式一起执行。

CPU与16个寄存器进行了集成，可提供精简指令执行时间。寄存器至寄存器操作执行时间为CPU时钟的一个周期。

其中的4个寄存器（R0至R3）分别专门用作程序计数器、栈指针、状态寄存器和常数发生器。其余的寄存器为通用型寄存器。

采用数据、地址和控制总线将外设连接至CPU，并可利用所有的指令对外设进行控制。

该指令集包括具有3种格式和7种地址模式的51条指令。每条指令均可操作字和字节数据。

MSP430微控制器有一个激活模式和五个软件可选低功耗运行模式。一个中断事件能够将器件从五个低功耗模式的任一个模式中唤醒、处理请求，并在接收到来自中断程序的返回信号时恢复至低功耗模式。

闪存可通过Spy - Bi - Wire/JTAG端口进行编程或由CPU进行系统内编程。CPU能执行到闪存的单字节和单字写入操作。

时钟系统由基本时钟模块支持，包括一个内部数控振荡器(DCO)、一个高频晶体振荡器、一个内部极低功耗低频振荡器(VLO)。基本时钟模块设计用于同时满足低系统成本及低功耗的要求。内部DCO提供了一个快速导通时钟源并可在不到1µs的时间里实现稳定。基本时钟模块提供了以下时钟信号：辅助时钟(ACLK)，由VLO供源；主时钟(MCLK)，CPU所采用的系统时钟；系统子时钟(SMCLK)，外设模块所采用的子系统时钟。

建立欠压电路的目的是在加电及断电期间向器件提供正确的内部复位信号。电源电压监控器(SVS)电路检测是否电源电压下降至低于一个用户可选电平并支持电源电压监控（器件自动复位）和电源电压监视(SVM)（器件不是自动复位）。

有两个I/O端口被执行：8位端口P1和3位端口P2。所有单独的I/O位均可进行独立编程。输入、输出、和中断条件可进行任一组合。用于端口P1和端口P2所有8个位的边沿可选中断输入功能。所有指令均支持到端口控制寄存器的读/写访问。每个I/O具有一个可单独编程的上拉/下拉电阻器。

安全装置定时器(WDT+)模块的主要功能是在软件问题发生后执行受控的系统重启。如果选定的时间间隔结束，则产生一个系统复位。如果在某种应用中不需要安全装置功能，则该模块可被禁用或配置为一个间隔定时器，并能在选定的时间间隔上产生中断。

Timer_A3是具有3个捕获/比较寄存器的16位定时器/计数器。Timer_A3能支持多个捕获/比较寄存器、PWM输出和间隔时序。Timer_A3也具有丰富的中断能力。计数器在溢出发生时可生成中断而每个捕获/比较寄存器也可生成中断。

• 低电源电压范围: 1.8V至3.6V
• 超低功耗
  • 激活模式：220μA（在1MHz频率和2.2V电压条件下）
  • 待机模式：0.5μA
  • 关闭模式（RAM保持）：0.1μA
• 5种节能模式
• 可在不到1μs的时间里超快快速地从待机模式唤醒
• 16位精简指令集(RISC)架构, 高达12MHz系统时钟
• 基本时钟模块配置带有两个已校准频率的高达12MHz的内部频率
• 内部超低功耗低频(LF)振荡器
• 高达16MHz的高频(HF)晶振谐振器
• 外部数字时钟源
• 多达3个具有差分可编程增益放大器(PGA)输入的24位三角积分模/数(A/D)转换器
• 具有3个捕获/比较寄存器的16位Timer_A
• 串行通信接口(USART)，可用软件来选择异步UART或同步SPI
• 16位硬件乘法器
• 欠压检测器
• 具有可编程电平检测功能的电源电压监控器/监视器
• 串行板上编程，无需从外部进行电压编程，利用安全熔丝实现可编程代码保护
• 片上仿真模块
