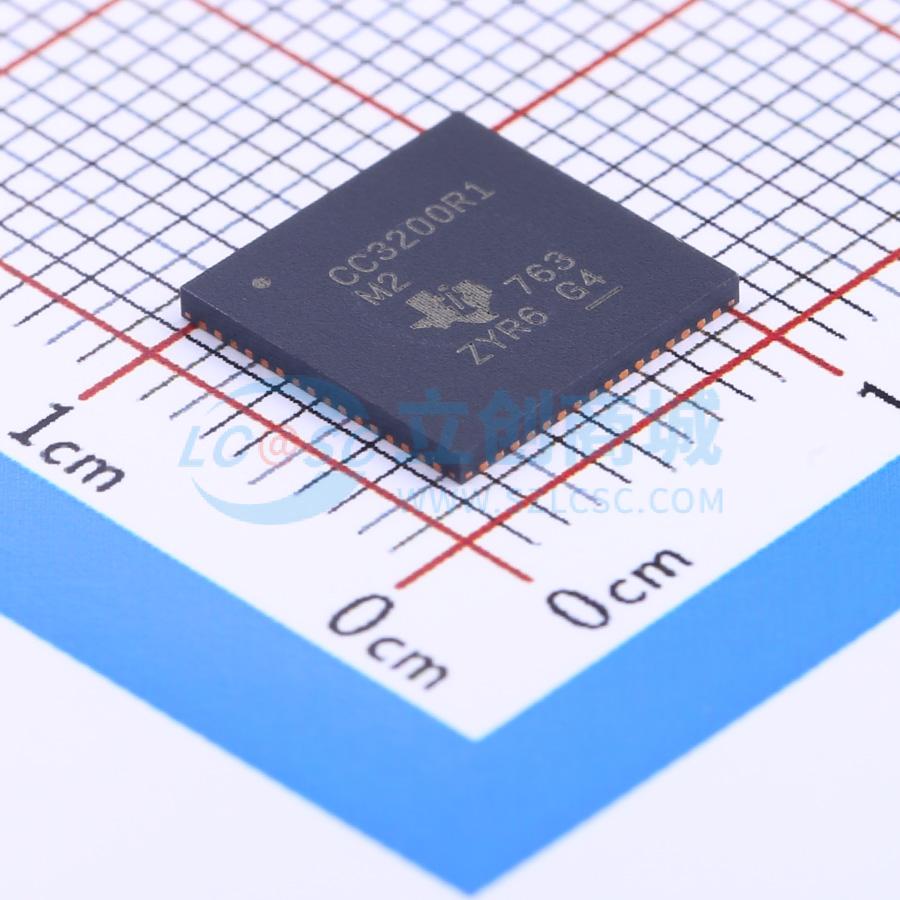

温馨提醒：图片仅供参考，商品以实物为准
CC3200R1M2RGCR
SimpleLink Wi-Fi与物联网解决方案，单芯片无线微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC3200 具有 2 个 TLS/SSL 插槽和 256kB RAM 的 SimpleLink™ Arm Cortex-M4 Wi-Fi® 无线 MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC3200R1M2RGCR
- 商品编号
- C79304
- 商品封装
- QFN-64-EP(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.412GHz~2.484GHz | |
| 接口类型 | ADC；SPI；I2C；PWM；UART | |
| 工作电压 | 2.1V~3.6V | |
| 应用领域 | WiFi | |
| 输出功率 | 14.5dBm | |
| 数据速率 | 16Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 229mA | |
| 灵敏度 | -74dBm | |
| 接收电流 | 59mA | |
| 典型应用频率 | 2.442GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 | |
| 功能特性 | CRC校验功能 |
商品概述
CC3200 SimpleLink Wi-Fi是一款单芯片无线微控制器，针对物联网应用设计，集成高性能ARM Cortex-M4 MCU，可使用单个集成电路开发整个应用，借助片上Wi-Fi、互联网和稳健耐用的安全协议，无需之前的Wi-Fi经验即可实现快速开发，采用易于布局布线的四方扁平无引线封装。
商品特性
- 整体由应用微控制器子系统、Wi-Fi网络处理器子系统、电源管理子系统三部分组成
- 应用微控制器子系统采用ARM Cortex-M4内核，运行频率80MHz，内置最高256KB RAM，集成外部串行闪存引导加载程序和ROM中的外设驱动程序，搭载32通道直接内存访问
- 应用微控制器子系统集成硬件加密引擎，支持AES、DES、3DES、SHA2、MD5、循环冗余校验与校验和，可实现高级快速安全性
- 提供多种外设接口与功能：包含8位并行摄像头接口、1个支持2个I2S通道的多通道音频串口接口、1个SD/MMC接口、2个通用异步收发器、1个串行外设接口、1个内部集成电路接口、4个支持16位脉宽调制模式的通用定时器、1个看门狗定时器、4通道12位模数转换器，多达27个独立可编程复用通用输入输出引脚
- Wi-Fi网络处理器子系统自带Wi-Fi片上互联网模块，搭载专用ARM MCU，可完全解除应用微控制器的Wi-Fi和互联网协议处理负担
- Wi-Fi网络处理器子系统ROM内置Wi-Fi及互联网协议，支持802.11 b/g/n射频、基带、媒介访问控制，内置TCP/IP堆栈，支持行业标准BSD插槽应用编程接口，支持8个同时TCP或UDP插槽、2个同时TLS和SSL插槽
- Wi-Fi子系统集成加密引擎，支持256位AES加密，可实现快速安全的Wi-Fi和互联网连接，支持基站、访问点和Wi-Fi Direct模式，支持WPA2个人和企业安全性
- 内置SimpleLink连接管理器可实现自主快速Wi-Fi连接，支持SmartConfig技术、AP模式和WPS2，可实现简单灵活的Wi-Fi服务开通
- Wi-Fi发射参数：18.0 dBm @ 1 DSSS、14.5 dBm @ 54 OFDM；接收灵敏度：-95.7 dBm @ 1 DSSS、-74.0 dBm @ 54 OFDM
- 电源管理子系统集成直流-直流转换器，支持宽范围电源电压：VBAT宽电压模式为2.1V~3.6V，支持预稳压1.85V模式
- 支持多种低功耗模式：带实时时钟的休眠模式电流为4μA，低功耗深度睡眠电流为120μA，RX流量MCU激活状态电流为59 mA@54正交频分复用，TX流量MCU激活最大功率状态电流为229mA@54OFDM，空闲连接MCU处于低功耗深度睡眠状态电流为695 µA@ DTIM = 1
- 时钟源配置：带内部振荡器的40.0MHz晶振，支持32.768kHz晶振或外部RTC时钟
- 封装规格为0.5mm焊球间距、64引脚、9mm×9mm四方扁平无引线封装，工作环境温度范围为-40℃ 至 85℃
应用领域
- 物联网云连通性
- 家庭自动化
- 家用电器
- 访问控制
- 安防系统
- 智能能源
- 互联网网关
- 工业控制
- 智能插座和仪表计量
- 无线音频
- IP网络传感器节点
