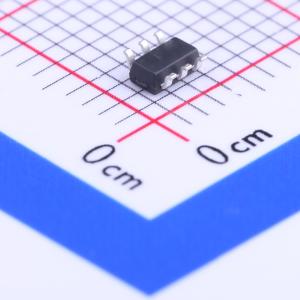

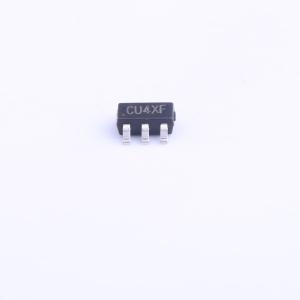

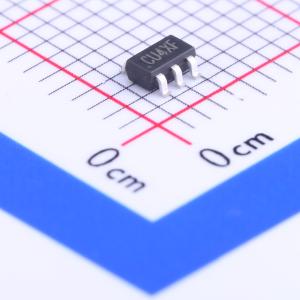

SY8009BABC

高效率1.5MHz/1MHz同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8009B是一款高效率的同步降压DC-DC调节器,能够提供高达2A的输出电流。它的工作输入电压范围为3V到5.5V,具有低导通电阻的内部开关,高开关频率（1MHz）以及低输出电压纹波。该器件适用于LCD电视、机顶盒、迷你笔记本电脑和接入点路由器等应用。
品牌名称: Silergy(矽力杰)
商品型号: SY8009BABC
商品编号: C79314
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

SY8009A和SY8009B是高效率、高频同步降压DC-DC调节器IC，能够提供高达1.5A/2A的输出电流。SY8009系列的工作输入电压范围广泛，从3V到5.5V，并集成了具有非常低RDS(ON)的主开关和同步开关，以最小化导通损耗。通过大于1MHz的开关频率，实现了低输出电压纹波和小尺寸的外部电感和电容。

商品特性

内部开关（顶部/底部）的低 RDS(ON)
- SY8009A: 180mΩ/120mΩ, 1.5A, SOT23-5
- SY8009B: 100mΩ/80mΩ, 2.0A, SOT23-6, SSOT23-6
输入电压范围：3-5.5V
高开关频率，最小化外部元件
- SY8009A: 1.5MHz
- SY8009B: 1MHz
内部软启动限制浪涌电流
100% 压差操作
符合 RoHS 标准且无卤素
小巧封装：SOT23-5, SOT23-6 和 Super SOT23-6 引脚兼容。其他封装可根据需求提供
温度范围：-40℃ 至 85℃

应用领域

液晶电视
机顶盒
上网本电脑
迷你笔记本电脑
访问点路由器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
