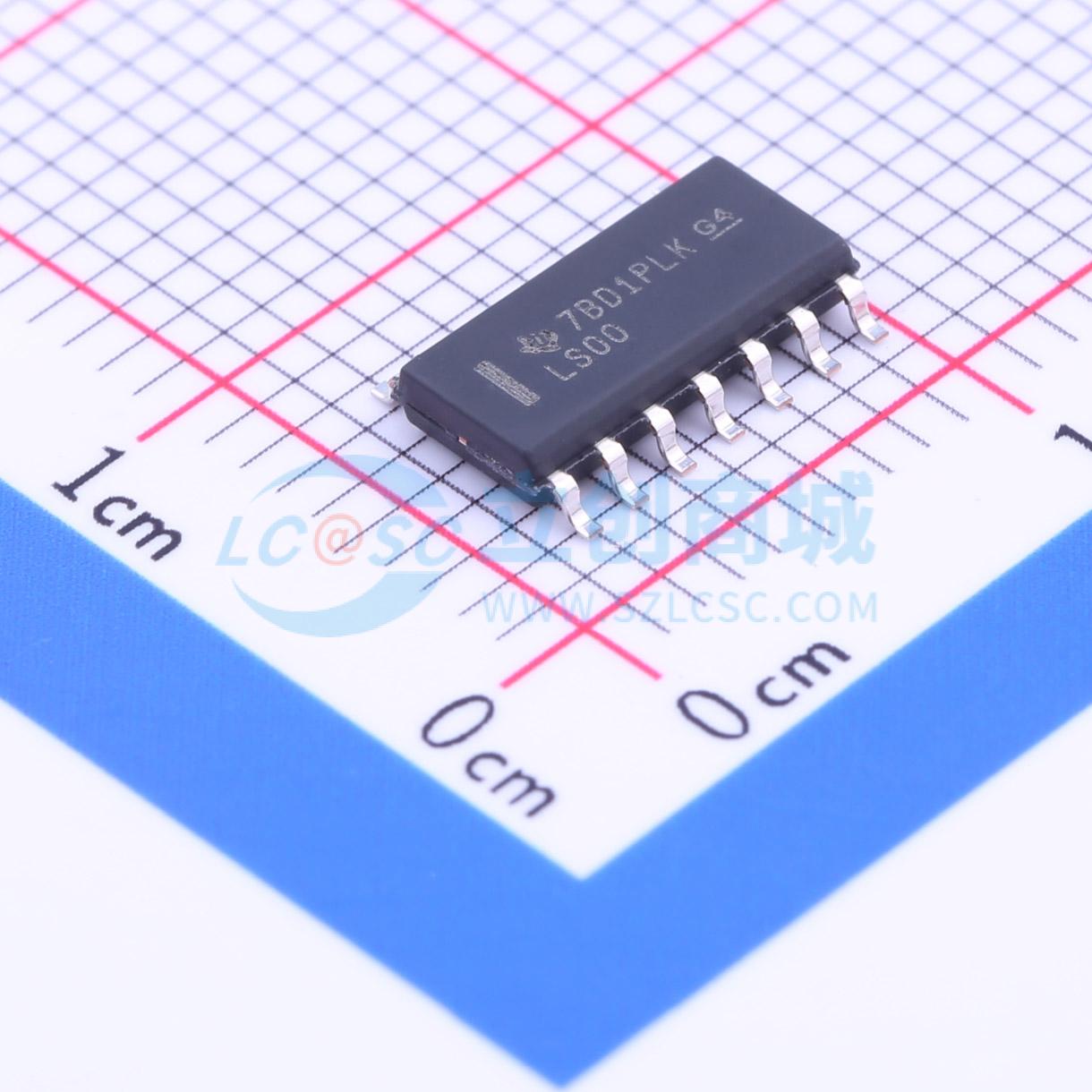

温馨提醒：图片仅供参考，商品以实物为准
SN74LS00DR
四路 2 输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS00 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS00DR
- 商品编号
- C74558
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.5V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 15ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
SNx4xx00器件包含四个独立的2输入正与非门，在正逻辑下可实现布尔功能Y=非A·非B或Y=非A+非B。
商品特性
- 提供多种封装可选，包括塑料小外形D、NS、PS、收缩小外形DB、陶瓷扁平W、陶瓷芯片载体FK、标准塑料N、陶瓷J，也可提供小外形PS封装的双2输入正与非门产品
- 输入符合TTL兼容标准，VIH=2V，VIL=0.8V
- 输入可接受3.3V或2.5V逻辑输入
- SN5400、SN54LS00、SN54S00可在-55℃~125℃全温度范围内正常工作
- SN74LS00N封装产品经过静电测试，标称可承受±2000V静电
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器
- 家庭影院
- MP3播放器或录音机
- 个人数字助理（PDAs）
