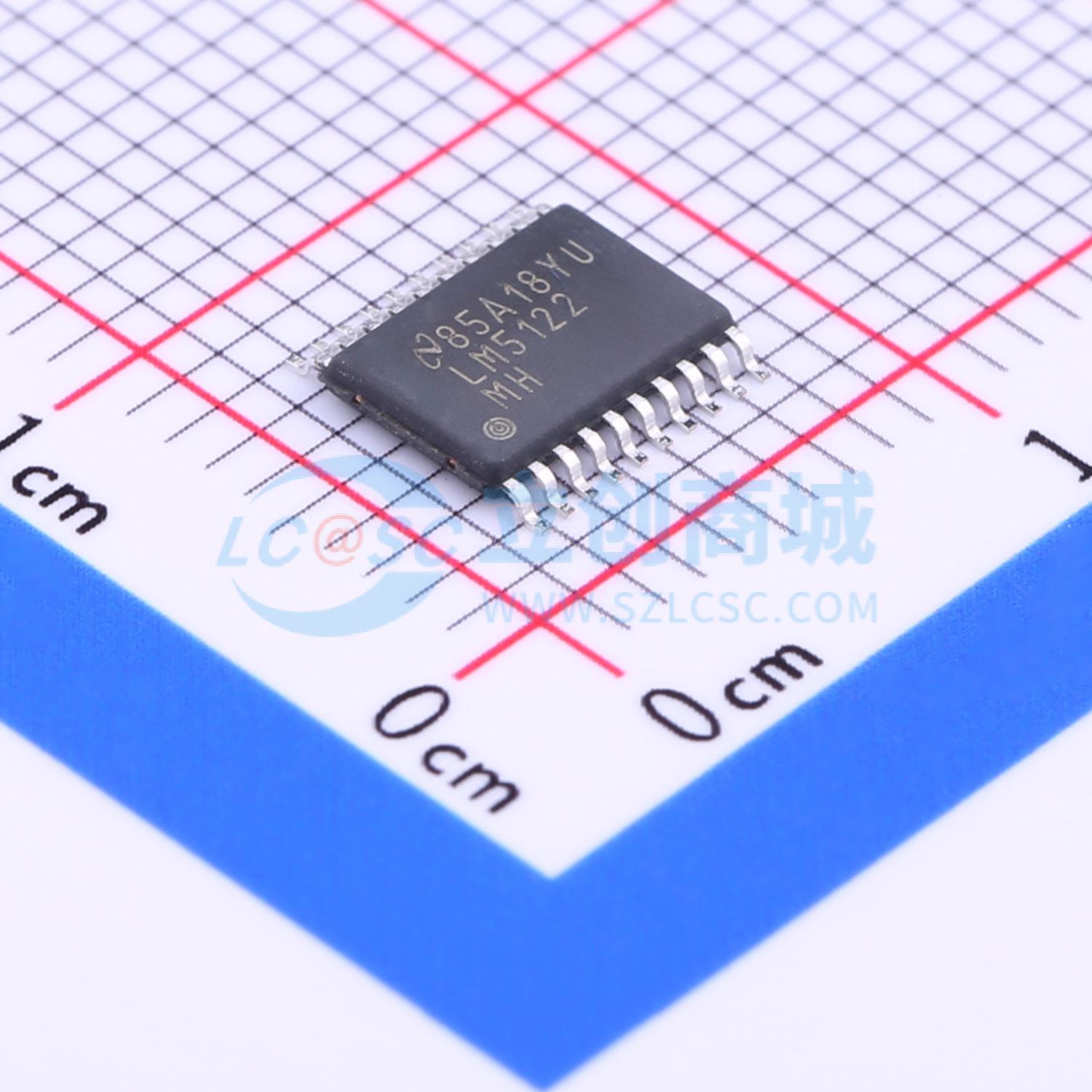

温馨提醒：图片仅供参考，商品以实物为准
LM5122MHX/NOPB
宽输入范围同步升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5122是一款多相能力的同步升压控制器,适用于高效率同步升压调节器应用。该控制器具有峰值电流模式控制,提供内在的线路前馈和环路补偿的简便性。高度集成的控制器提供强大的高侧和低侧N通道MOSFET驱动器,具有自适应死区时间控制。开关频率可编程高达1MHz,由单个电阻设置或同步到外部时钟。LM5122还支持可选的二极管仿真模式,提供轻载条件下断续模式操作,提高效率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5122MHX/NOPB
- 商品编号
- C77241
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
- 网友设计参考
- LM5122MHX同步整流升压模块
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 450kHz；875kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 9uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM5122 是一款适用于高效同步升压调节器应用的多相能力同步升压控制器。该控制方法基于峰值电流模式控制。电流模式控制提供了固有的线路前馈、逐周期电流限制以及易于环路补偿。
开关频率可编程至高达 1 MHz。通过两个具有自适应死区时间控制的强健 N 沟道 MOSFET 栅极驱动器实现更高效率。用户可选择的二极管仿真模式还支持在轻负载条件下进行不连续模式操作，以提高效率。
内部电荷泵允许高侧同步开关（旁路操作）达到 100% 占空比。180° 相移时钟输出便于实现多相交错配置。其他功能还包括热关断、频率同步、打嗝模式电流限制和可调线路欠压锁定。
应用领域
- 12V、24V 和 48V 电源系统
- 汽车启停系统
- 音频电源供应
- 大电流升压电源供应
