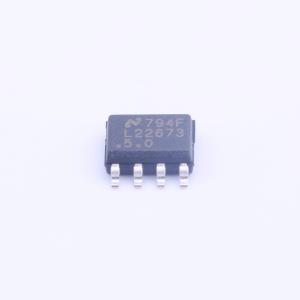

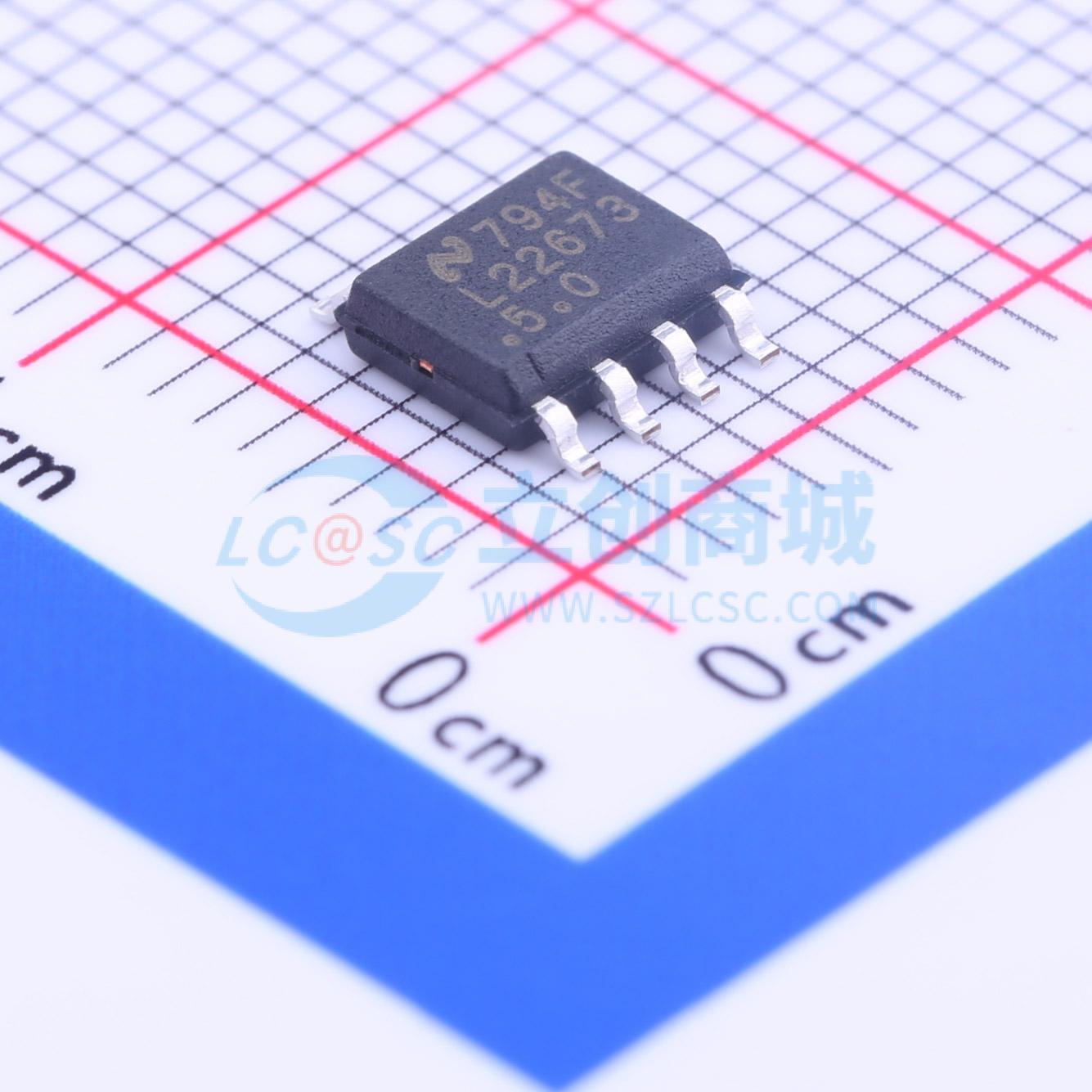

LM22673MRE-5.0/NOPB

高效高压降压稳压器

SMT扩展库PCB免费打样

描述: LM22673是一款高效高压降压稳压器,使用最少的外部组件来提供执行内部补偿电压模式控制所需的所有功能。集成一个42V N沟道MOSFET开关,可提供高达3A的负载电流。具有宽输入电压范围（4.5V至42V）,固定和可调输出电压选项,500kHz的开关频率,出色的线路和负载调节以及高效率（>90%）。内置热关断和限流功能,防止器件发生意外过载。
品牌名称: TI(德州仪器)
商品型号: LM22673MRE-5.0/NOPB
商品编号: C75354
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

LM22673 开关稳压器使用最少的外部组件来提供执行高效高压降压稳压器所需的全部功能。这款稳压器易于使用，且集成了一个42V N 沟道金属氧化物半导体场效应晶体管(MOSFET) 开关，可提供高达3A 的负载电流。并且特有出色的线路和负载调节以及高效率(>90%) 。电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。这款稳压器提供5V 固定输出和可调输出电压两种选项。500kHz 的开关频率使得小型外部组件的使用成为可能并可实现良好的瞬态响应。通过选择一个单个外部电容器可提供一个可调软启动特性。此外，使用一个单个外部电阻器可在200kHz 至1MHz 的范围内对频率进行调节。LM22673 器件还内置有热关断和限流功能，可防止器件发生意外过载。

商品特性

宽输入电压范围：4.5V 至42V
内部补偿电压模式控制
在使用低等效串联电阻(ESR) 陶瓷电容器时保持稳定
120mΩ N 通道金属氧化物半导体场效应晶体管(MOSFET) PFM 封装
100mΩ N 通道MOSFET 小外形尺寸(SO)PowerPAD 封装
输出电压选项：-ADJ（输出电压最低为1.285V）-5.0（输出电压固定为5V）
±1.5% 反馈基准精度
开关频率为500kHz
-40°C 至125°C 的运行结温范围
可调节软启动
可调节限流
集成引导加载二极管
完全Webench 启用
LM22673-Q1 是一款汽车级产品，符合AEC-Q100 1 级标准（运行结温范围为 -40°C 至 +125°C ）
SO PowerPAD（外露垫）PFM（外露垫）

应用领域

工业控制
电信和数据通信系统
嵌入式系统
转换自24V、12V 和5V 标准输入电源轨

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	5V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
