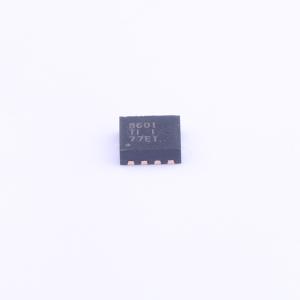

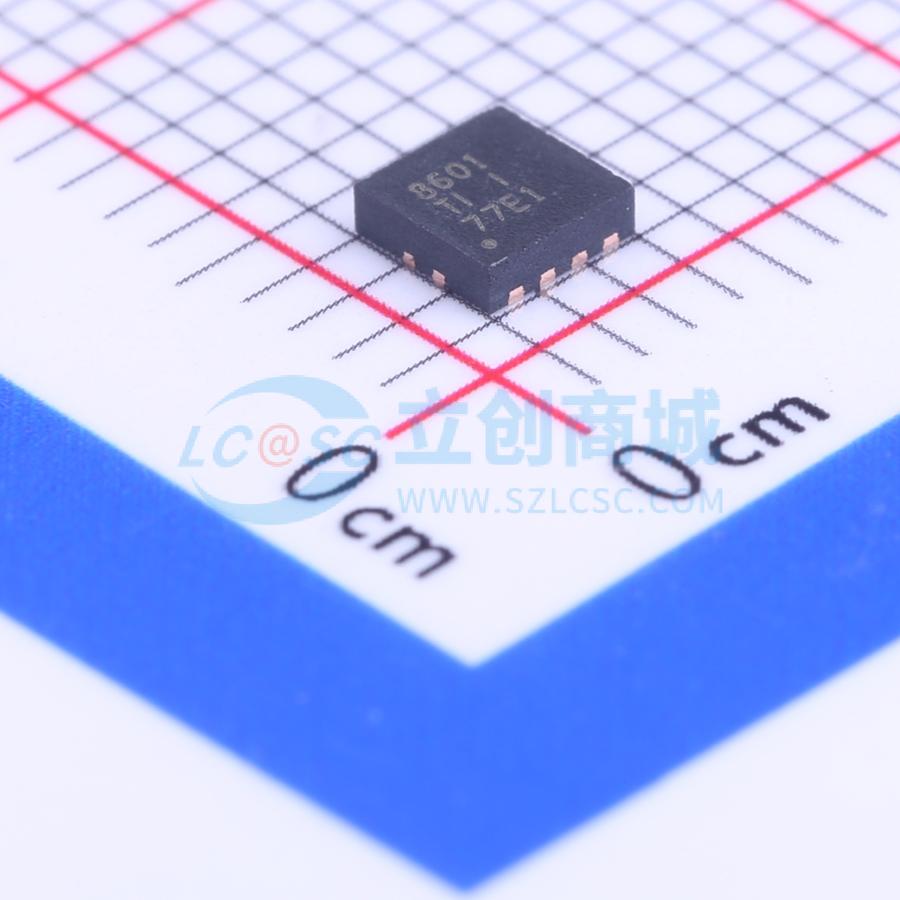

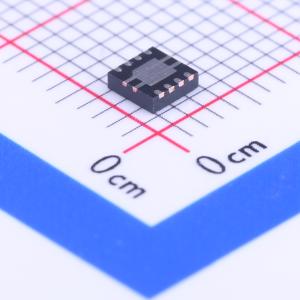

DRV8601DRBR

400mA 5.5V电机驱动芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV8601 具有 1.8V 逻辑电平和低功耗的 ERM/LRA 触觉驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8601DRBR
商品编号: C75462
商品封装: VSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

DRV8601是一款单电源触觉驱动器，它经过优化，可使用单端PWM输入信号驱动直流电机（在触觉术语中也称为偏心旋转质量块或ERM）或线性振动器（在触觉术语中也称为线性谐振执行器或LRA）。DRV8601的开启时间仅为100 μs，是适用于手机和其他便携式电子设备的出色触觉驱动器。 DRV8601在3.3 V电源下可提供高达400 mA的驱动电流。负载下接近轨到轨的输出摆幅，确保为大多数直流电机提供足够的电压驱动。差分输出驱动可快速反转输出端电压的极性，从而实现电机顺时针和逆时针两个方向的速度控制，并能使电机快速停止。较宽的输入电压范围可对直流电机和线性振动器进行精确的速度控制。 DRV8601的典型静态电流为1.7 mA，关断电流为10 nA，非常适合便携式应用。该器件具备热保护和输出短路保护功能，可防止在故障条件下器件受损。

商品特性

高电流输出：400 mA
宽电源电压范围（2.5 V至5.5 V），可直接由电池供电
低静态电流：1.7 mA（典型值）
快速启动时间：100 μs
低关断电流：10 nA
输出短路保护
热保护
使能引脚兼容1.8 V电压
提供3 mm x 3 mm VQFN封装（DRB）和2 mm x 2 mm MicroStar Junior PBGA封装（ZQV）

应用领域

手机
平板电脑
便携式游戏机
便携式导航设备
家电控制台

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	H桥数量	-
	输出电流	400mA
	峰值电流	-
	工作电压	2.5V~5.5V

	属性	参数值
	接口类型	-
	导通电阻	-
	静态电流(Iq)	1.7mA
	工作温度	-40℃~+85℃
	功能特性	主动制动功能
