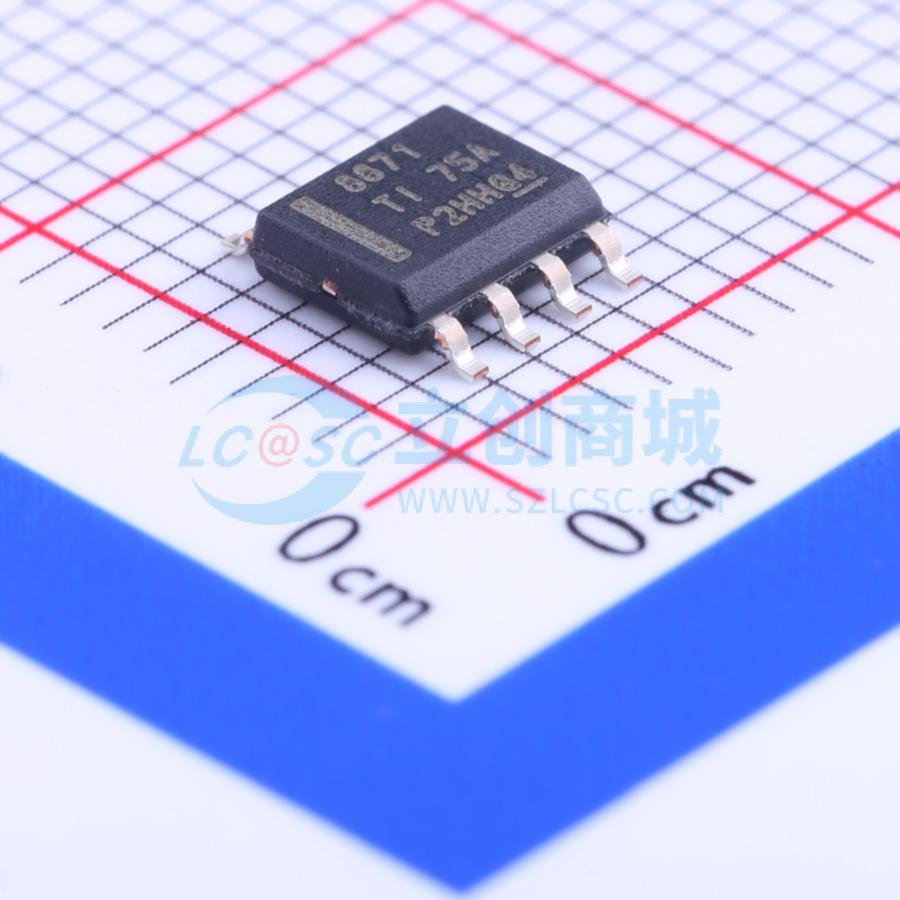

温馨提醒：图片仅供参考，商品以实物为准

DRV8871DDAR

3.6A 有刷直流电机驱动芯片 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8871 具有集成电流检测功能的 50V、3.6A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8871DDAR
商品编号: C75864
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.172克(g)

商品参数

商品概述

DRV8871 器件是一款刷式直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制H 桥驱动器，该驱动器由四个N 沟道金属氧化物半导体场效应晶体管(MOSFET) 组成，能够以高达3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制(PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。 DRV8871 器件具有高级电流调节电路，该电路不使用模拟电压基准或外部感应电阻器。这种新型解决方案采用标准的低成本、低功耗电阻来设置电流阈值。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。该器件针对故障和短路问题提供了全面保护，包括欠压锁定(UVLO)、过流保护(OCP) 和过热保护(TSD)。故障排除后，器件会自动恢复正常工作。

商品特性

H 桥电机驱动器驱动一个直流电机、一个步进电机的绕组或其他负载
6.5V 至45V 宽工作电压范围
565mΩ（典型值）RDS(on) (HS + LS)
3.6A 峰值电流驱动能力
PWM 控制接口无需感测电阻即可实现电流调节
低功耗休眠模式
小型封装尺寸– 8 引脚HSOP 封装，带有PowerPAD 4.9mm×6mm
集成保护特性– VM 欠压闭锁(UVLO)、过流保护(OCP)、热关断(TSD)、自动故障恢复

应用领域

打印机
电器
工业设备
其他机电应用

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	峰值电流	3.6A

	属性	参数值
	接口类型	PWM
	导通电阻	565mΩ
	静态电流(Iq)	10uA
	工作温度	-40℃~+125℃
