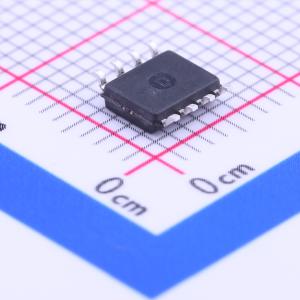

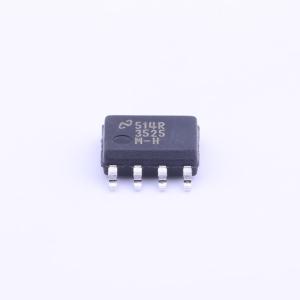

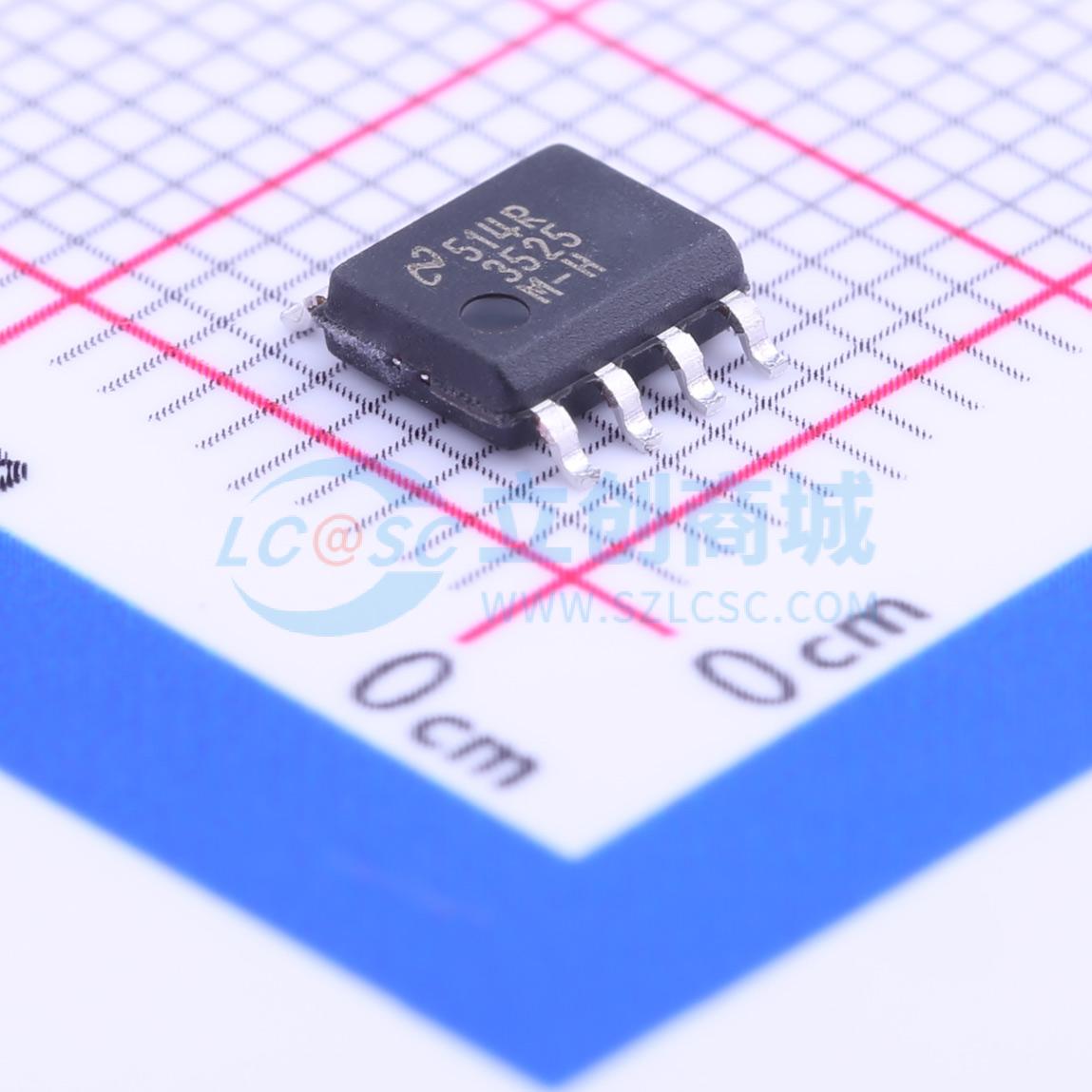

LM3525M-H/NOPB

USB单端口电源开关及过流保护

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3525 0.5A 负载、2.7-5.5V、80mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: LM3525M-H/NOPB
商品编号: C75913
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

LM3525 为所有主机端口应用提供通用串行总线 (USB) 标准电源开关和过流保护。单端口器件非常适合为单个端口供电的笔记本电脑和掌上电脑应用。故障标志输出的 1 ms 延迟可防止热插拔事件期间浪涌电流导致的错误过流报告。 LM3525 接受 2.7V 至 5.5V 的输入电压，既可用作 3.3V USB 外设的基于器件的浪涌电流限制器，也可用于 5.5V 的根集线器和自供电集线器。使能输入可接受 3.3V 和 5.0V 逻辑阈值。尺寸小、导通电阻低以及 1 ms 的故障标志延迟，使 LM3525 成为根集线器以及对空间要求苛刻的自供电集线器中联动电源控制的理想选择。

商品特性

兼容 USB1.1 和 USB 2.0
热插拔事件期间 1 ms 故障标志延迟
平滑开启可消除浪涌引起的电压降
UL 认证组件：参考编号 205202
标称 1A 短路输出电流，保护笔记本电脑电源
热关断功能可在直接短路情况下保护器件
最小连续负载电流 500mA
小型 SOIC-8 封装，最大限度减少电路板空间
输入电压范围 2.7V 至 5.5V
当 VIN = 5V 时，开关电阻最大 ≤120 mΩ
最大待机电流 1μA
最大工作电流 100μA
欠压锁定 (UVLO)

应用领域

通用串行总线 (USB) 根集线器，包括台式机和笔记本电脑
USB 监控集线器
其他自供电 USB 集线器设备
需要浪涌限制的高功率 USB 设备
通用高端开关应用

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	120mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
