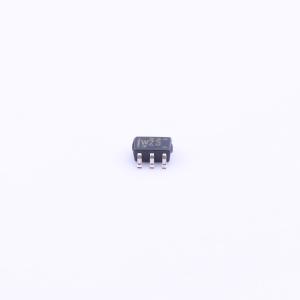

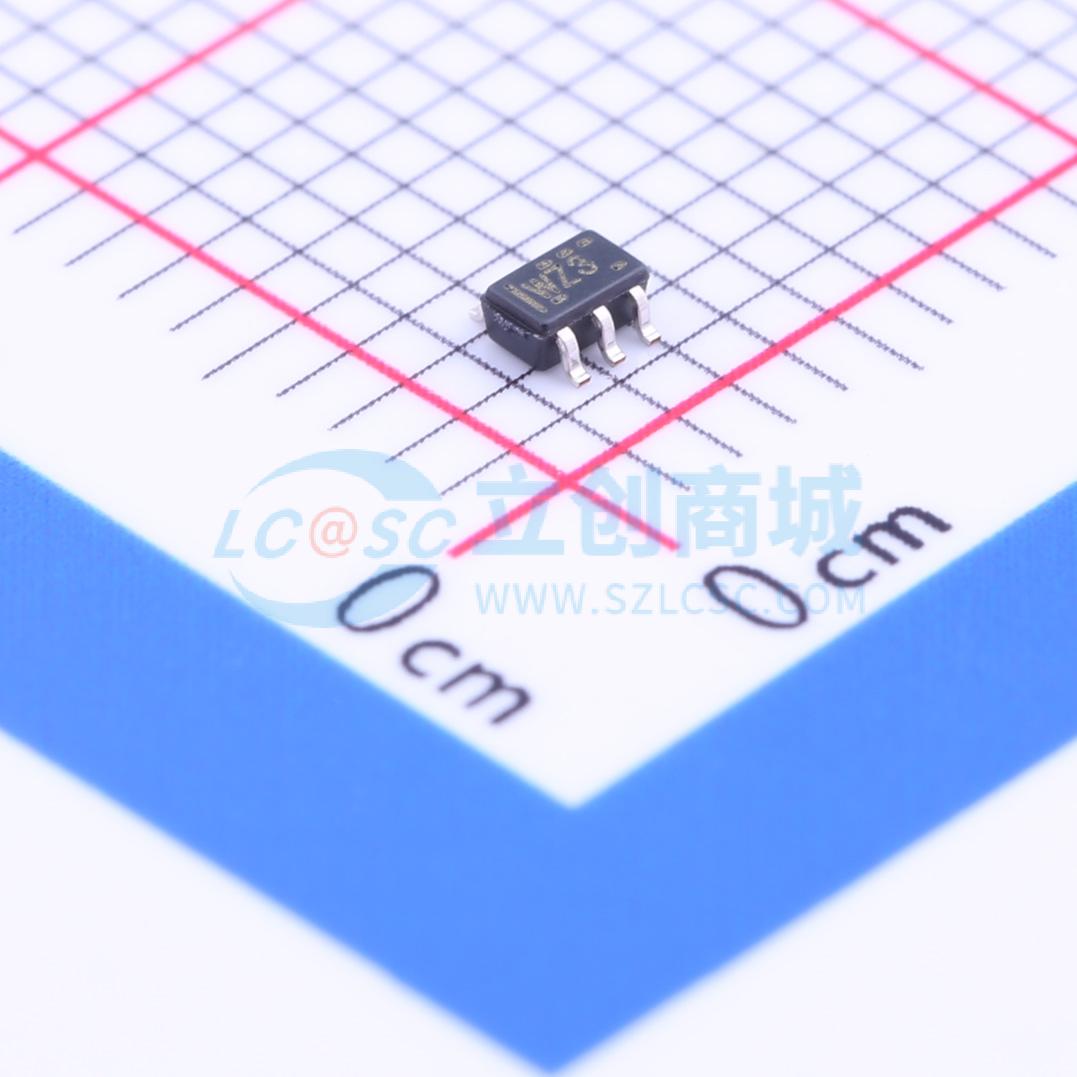

SN74LV1T125DCKR

单电源供电、带三态输出的单缓冲门CMOS逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV1T125 具有三态输出的单电源单通道缓冲门（低电平有效）
品牌名称: TI(德州仪器)
商品型号: SN74LV1T125DCKR
商品编号: C75925
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SN74LV1T125是一款低压CMOS门逻辑器件，具备较宽的工作电压范围，输出电平参考供电电压，支持1.8V/2.5V/3.3V/5V CMOS电平。输入设计采用低阈值电路，可实现电平转换，5.0V容差输入引脚支持向下电平转换，1.8V至5.5V的宽VCC范围可生成所需输出电平，用于连接控制器或处理器；该器件设计具备适配的电流驱动能力，可减少高驱动输出引发的线路反射、过冲和下冲。

商品特性

单电源电压转换，支持VCC为5.0V/3.3V/2.5V/1.8V
工作电压范围为1.8V至5.5V
支持向上电平转换，对应不同VCC的转换范围为：1.8V VCC时1.2V至1.8V；2.5V VCC时1.5V至2.5V；3.3V VCC时1.8V至3.3V；5.0V VCC时3.3V至5.0V
支持向下电平转换，对应不同VCC的转换范围为：1.8V VCC时3.3V至1.8V；2.5V VCC时3.3V至2.5V；3.3V VCC时5.0V至3.3V
逻辑输出参考VCC
输出驱动能力：5.0V时为8.0mA，3.3V时为7.0mA，1.8V时为3.0mA
3.3V VCC下可在最高50MHz频率正常工作
输入引脚耐受5.0V电压
工作温度范围为-40℃至125℃
闩锁性能超过250mA，符合JESD 17标准
ESD性能符合JESD 22测试标准，人体模式2000V，机器模式200V，器件充电模式1000V
支持标准逻辑引脚排列
CMOS输出兼容AUP1G和LVC1G系列

应用领域

工业控制器
通信领域
便携设备应用
服务器
个人电脑与笔记本电脑
汽车领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.6V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.5ns@5V,15pF
	功能特性	电平转换
