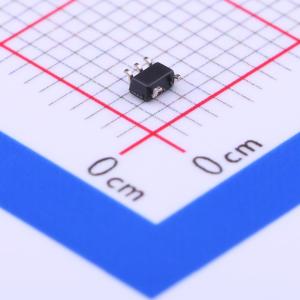

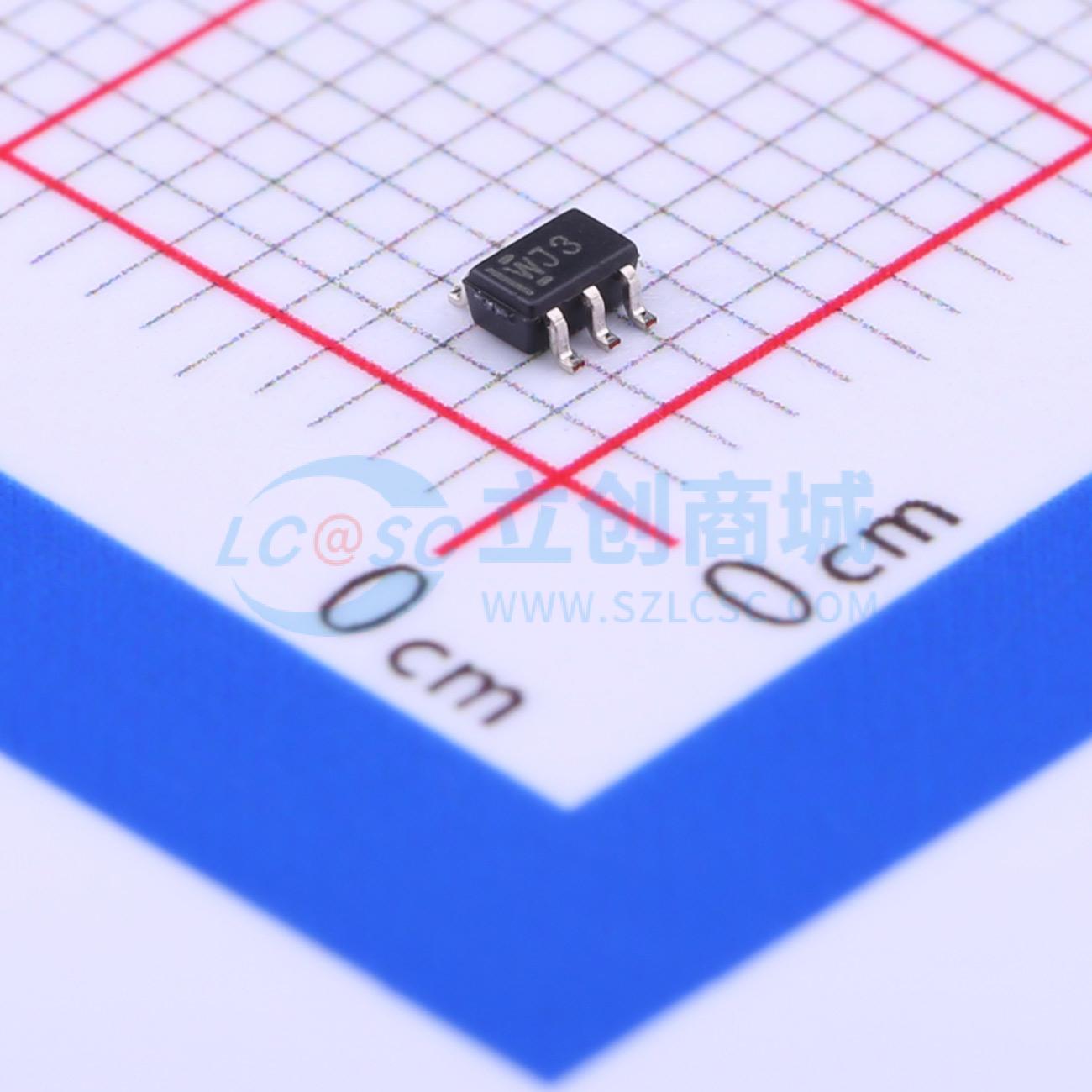

温馨提醒：图片仅供参考，商品以实物为准

SN74LV1T34DCKR

单电源单缓冲门CMOS逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV1T34 单电源缓冲门逻辑电平转换器（无使能端）
品牌名称: TI(德州仪器)
商品型号: SN74LV1T34DCKR
商品编号: C78541
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

SN74LV1T34是一款单电源缓冲门CMOS逻辑电平转换器，属于低电压CMOS门逻辑器件，拥有更宽的工作电压范围。输出电平以电源电压为参考，可支持1.8V、2.5V、3.3V和5V CMOS电平；输入采用低阈值电路设计，可实现电平向上转换，5V容差输入引脚可支持电平向下转换，宽Vcc范围可生成所需输出电平用于连接控制器或处理器，设计的电流驱动能力可减少高驱动输出引发的线路反射、过冲和下冲。

商品特性

闩锁性能超过250mA，符合JESD 17标准
ESD性能符合JESD 22测试要求，可满足2000-V人体模型、200-V机器模型、1000-V充电器件模型测试
支持5V、3.3V、2.5V、1.8V Vcc下单电源电压转换
工作电压范围为1.65V~5.5V
支持向上电平转换，涵盖多种转换规格：1.2V至1.8V对应1.8V Vcc、1.5V至2.5V对应2.5V Vcc、1.8V至3.3V对应3.3V Vcc、3.3V至5.0V对应5.0V Vcc
支持向下电平转换，涵盖多种转换规格：3.3V至1.8V对应1.8V Vcc、3.3V至2.5V对应2.5V Vcc、5V至3.3V对应3.3V Vcc
逻辑输出以Vcc为参考
不同工作电压对应不同输出驱动能力：5.0V下输出驱动为8mA、3.3V下输出驱动为7mA、1.8V下输出驱动为3mA
3.3V Vcc下可支持最高50MHz工作频率
输入引脚具备5V容差
工作温度范围为-40℃~+125℃
支持标准逻辑引脚分配
CMOS输出向后兼容AUP1G和LVC1G系列

应用领域

工业控制器
电信领域
便携应用
服务器
个人电脑和笔记本电脑

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	推挽式
	工作电压	1.6V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.5ns@5V,15pF
	功能特性	电平转换
