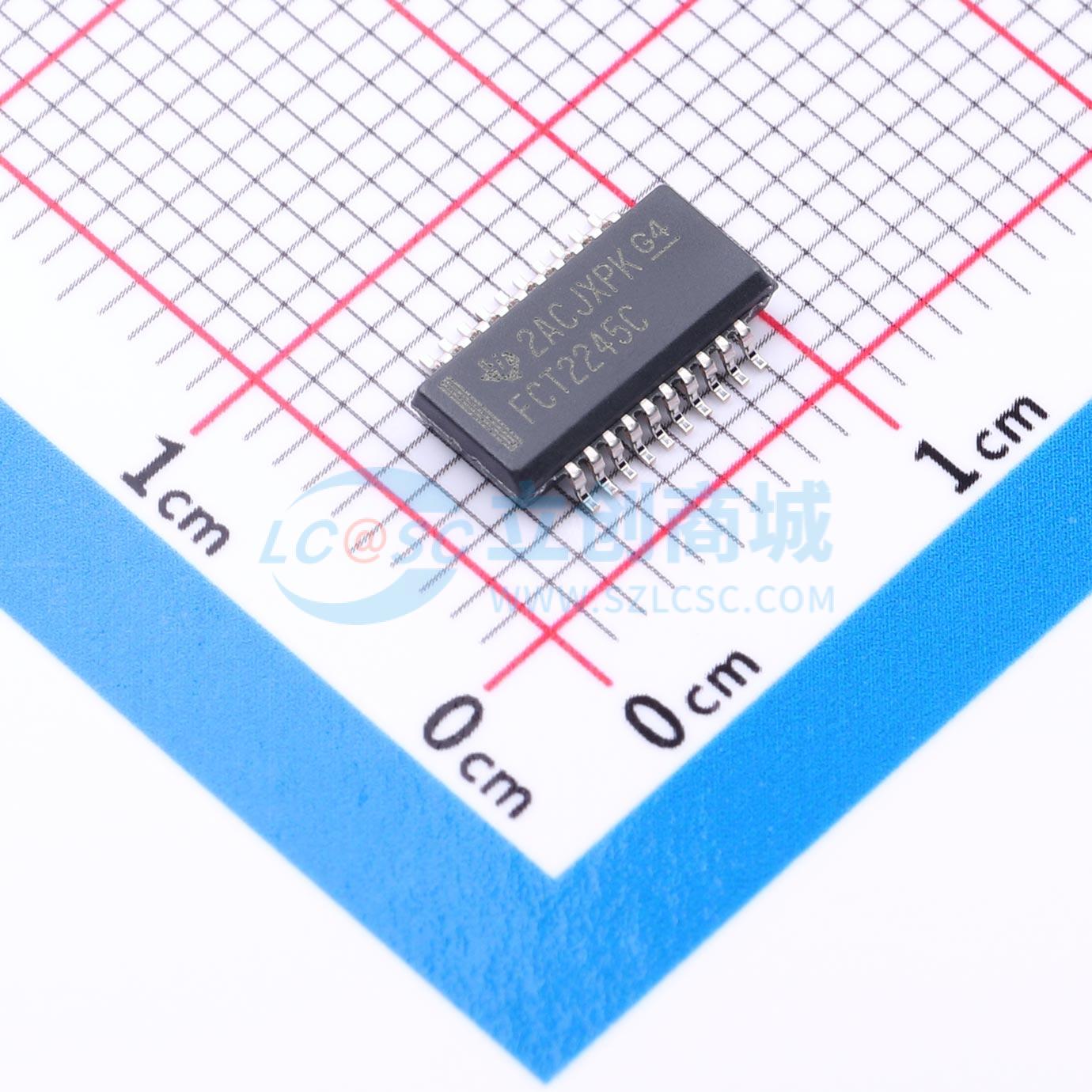

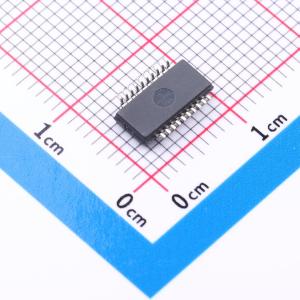

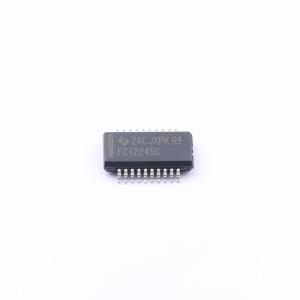

CY74FCT2245CTQCT

三态输出，8位收发器

描述: CY74FCT2245T 具有三态输出和串联阻尼电阻的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: CY74FCT2245CTQCT
商品编号: C78790
商品封装: SSOP-20-150mil
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

CY74FCT2245T包含八个同相双向缓冲器，带有三态输出，适用于总线类应用。输出端内置片上端接电阻，可减少反射引发的系统噪声，可替换原有设计中的对应型号。CY74FCT2245T在A端口和B端口的灌电流能力为12mA。收发T/R输入端决定双向收发器的数据流向，高电平发送状态下允许数据从A端口流向B端口，低电平接收状态下允许数据从B端口流向A端口。输出使能OE输入端为高电平时，会将A端口和B端口置于高阻状态，同时禁用两个端口。该器件针对部分掉电应用实现了完整规范设计，Ioff电路可关闭输出，避免器件掉电时产生有害的反向电流。

商品特性

功能与引脚和FCT、F逻辑兼容
输出串联25Ω电阻，可降低传输线反射噪声
内置边沿速率控制电路，可显著改善噪声特性
Ioff支持部分掉电模式运行
完全兼容TTL输入和输出逻辑电平
ESD防护性能超过JESD 22标准
可承受2000V人体模型放电、200V机器模型放电、1000V带电器件模型放电
输出灌电流为12mA，输出拉电流为15mA
具备三态输出，支持P、Q、SO多种封装
电源电压对地范围为-0.5V~7V
直流输入电压范围为-0.5V~7V，直流输出电压范围为-0.5V~7V
单引脚最大直流输出灌电流为120mA
P封装热阻为69℃/W，Q封装热阻为68℃/W，SO封装热阻为58℃/W
工作环境温度范围为-65℃~135℃，存储温度范围为-65℃~150℃
所有未使用的输入必须接VCC或GND，以保证器件正常工作

应用领域

总线类系统应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	8
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	15mA
	系列	74FCT
	工作温度	-40℃~+85℃
	静态电流(Iq)	200uA
	传播延迟(tpd)	-
	功能特性	边沿速率可控；掉电隔离；输出使能
