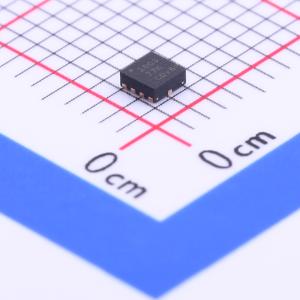

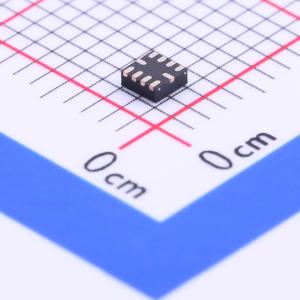

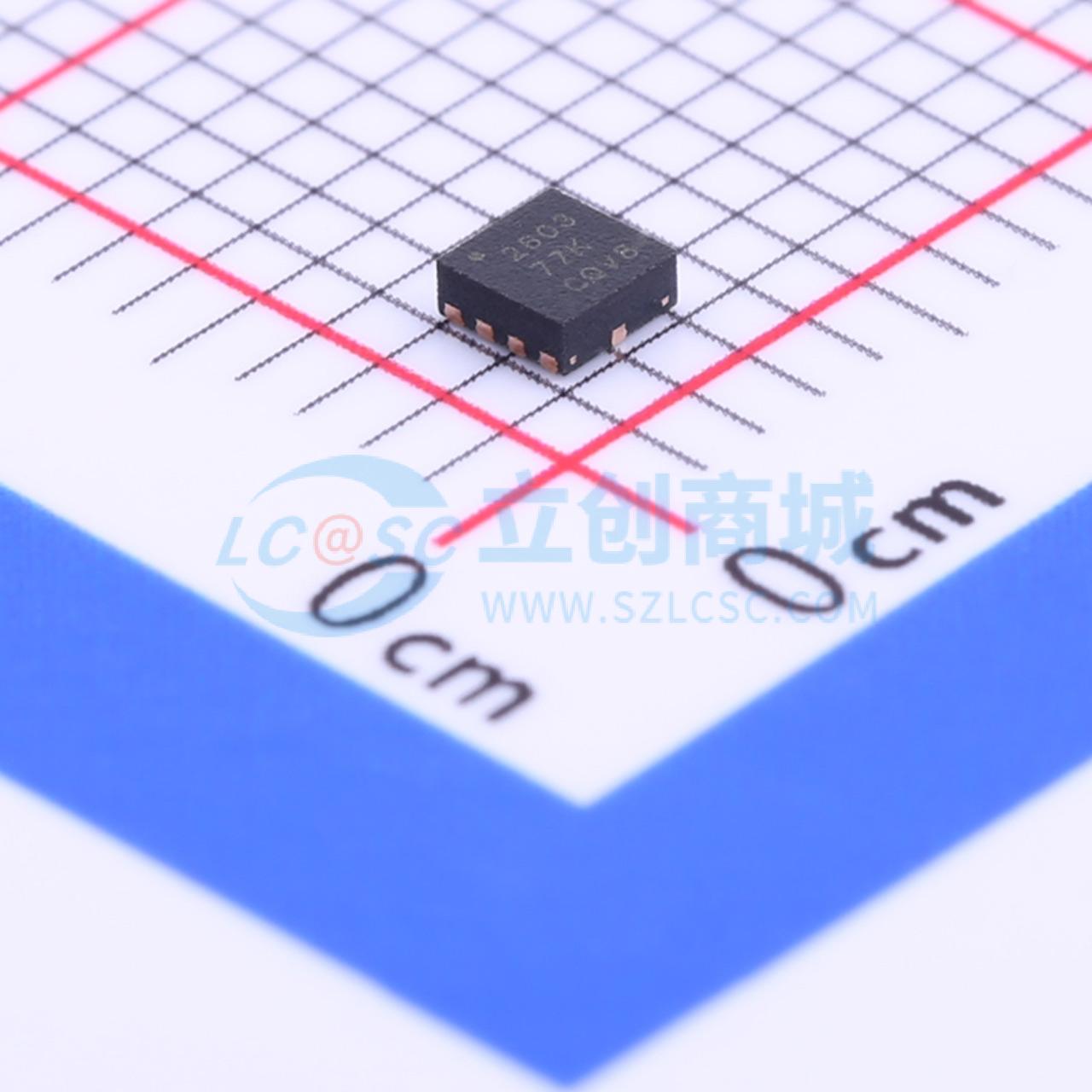

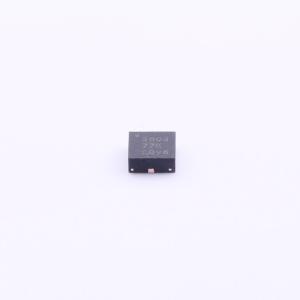

DRV2603RUNR

5.2V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV2603 采用 QFN 封装并具有自动谐振跟踪功能的 ERM/LRA 触觉驱动器
品牌名称: TI(德州仪器)
商品型号: DRV2603RUNR
商品编号: C75424
商品封装: QFN-10(2x2)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

DRV2603是一款触觉驱动器，专门设计用于解决驱动线性谐振执行器（LRA）和偏心旋转质量块（ERM）触觉元件时常见的难题。DRV2603旨在实现低延迟、高效率，并为便携式市场中常用于触觉反馈的执行器提供更强的驱动能力。

LRA执行器通常只有在较窄的频带内才能产生足够的触觉反馈。这个频率窗口通常为±2.5 Hz或更窄，因此驱动LRA执行器颇具挑战。DRV2603通过采用自动谐振跟踪技术解决了这一问题，该技术可实时自动检测并跟踪LRA的谐振频率。这意味着输入范围内（10 kHz至250 kHz）的任何输入PWM频率都将自动产生正确的谐振输出频率。此外，DRV2603还采用了自动制动算法，以防止波形结束时LRA产生振铃现象，为用户带来清晰的触觉感受。

对于ERM和LRA执行器，自动输入电平转换功能可解决低电压PWM源的问题，且无需额外的外部组件。因此，即使数字I/O电平发生变化，输出电压也不会改变。DRV2603还具备电源校正功能，可确保在保持恒定振动强度时无需进行电源调节，从而实现高效的直接电池连接。

商品特性

灵活的触觉/振动驱动器，适用于LRA（线性谐振执行器）和ERM（偏心旋转质量块）
无需频率校准
自动驱动换向
自动制动算法
宽输入PWM频率范围
电源电压变化时振动强度恒定
自动输入电平转换
占空比控制范围为0%至100%
启动时间短
单端输入实现差分驱动
宽电源电压范围2.5 V至5.2 V
与Immersion TouchSense 3000兼容
1.8-V兼容、5-V耐压数字引脚
采用2 mm×2 mm×0.75 mm无引线QFN封装（RUN）

应用领域

手机和平板电脑
手表和可穿戴技术
遥控器、鼠标和外围设备
电子销售点（ePOS）
振动警报和通知
触摸式设备、工业人机界面

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	工作电压	2.5V~5.2V

	属性	参数值
	接口类型	PWM
	静态电流(Iq)	1.7mA
	工作温度	-40℃~+85℃
