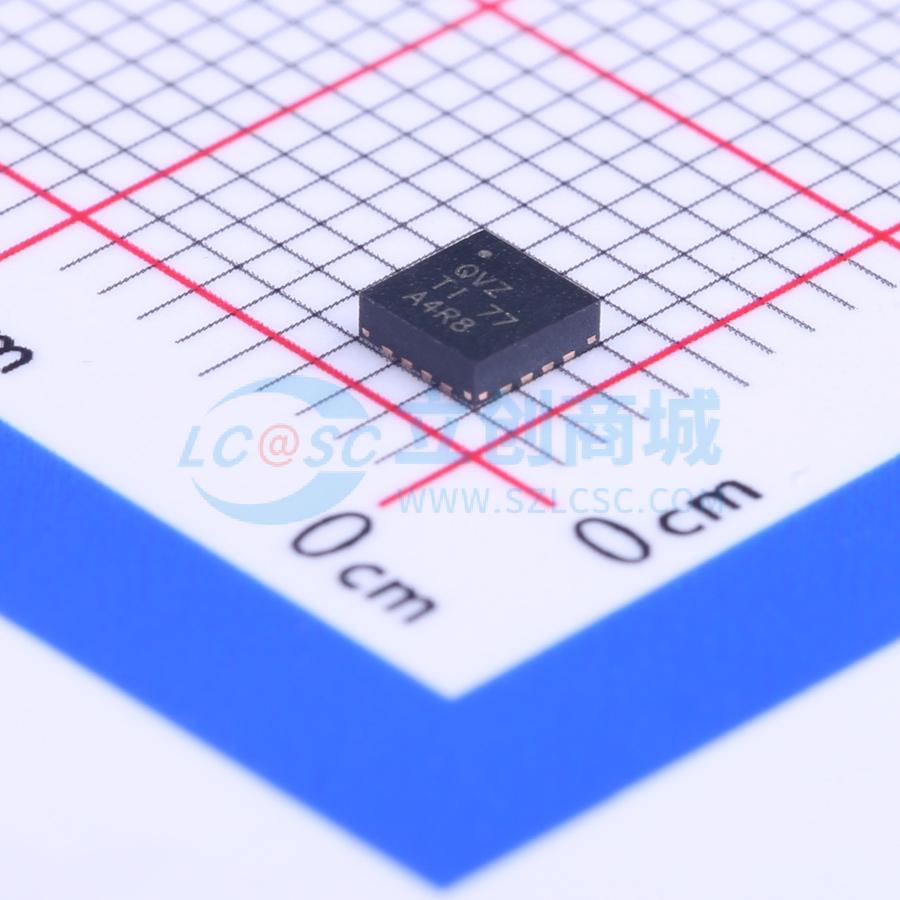

温馨提醒：图片仅供参考，商品以实物为准

TPS62133RGTR

3V至17V、3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62133是一款同步降压转换器,支持3V到17V的输入电压范围,输出电流高达3A。采用DCS-Control拓扑,具有高效率和低静态电流特性。适用于各种电源管理应用,如标准12V电源轨、单或多节锂离子电池供电系统等。
品牌名称: TI(德州仪器)
商品型号: TPS62133RGTR
商品编号: C73973
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

TPS6213X 系列是一种易于使用的同步降压 DC-DC 转换器，专为高功率密度应用进行了优化。典型的 2.5MHz 高开关频率允许使用小型电感，并通过 DCS-Control 拓扑提供快速瞬态响应和高输出电压精度。

该系列器件具有 3V 至 17V 的宽工作输入电压范围，非常适合由锂离子电池或其他电池供电的系统，以及 12V 中间电源轨供电的系统。它支持在 0.9V 至 6V 输出电压范围内（具有 100% 占空比模式）高达 3A 的连续输出电流。输出电压启动斜坡由软启动引脚控制，这使得它可以作为独立电源或在跟踪配置中运行。通过配置使能引脚和开漏电源良好引脚，还可以实现电源排序。

在节能模式下，器件从 VIN 吸取约 17μA 的静态电流。如果负载较小，器件会自动无缝进入节能模式，从而在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于 2μA。

该器件有可调输出电压版本和固定输出电压版本可供选择，采用 16 引脚 VQFN 封装，尺寸为 3.00 mm x 3.00 mm (RGT)。

商品特性

DCS-Control 拓扑
输入电压范围：3至17V
最高3A输出电流
可调输出电压从0.9至6V
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
无缝电源节省模式转换
静态电流17μA（典型值）
可选工作频率
电源良好输出
100%占空比模式
短路保护
过温保护
与TPS62140和TPS62150引脚兼容
提供3x3 mm，QFN-16封装

应用领域

标准12V电源轨供电
单个或多个锂离子电池固态硬盘的POL供电
嵌入式系统LDO替换
移动PC、平板电脑、调制解调器、相机
服务器、微服务器
数据终端，销售点(ePOS)

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	5V
	输出电流	3A
	开关频率	1.25MHz~2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
